Extel WEVP 626 E BIS Installations- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Extel Anleitungen
  4. Türsprechanlagen
  5. WEVP 626 E BIS
  6. Installations- und bedienungsanleitung

Extel WEVP 626 E BIS Installations- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für WEVP 626 E BIS:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 14

Quicklinks

Diese Anleitung herunterladen
G
'
UIDE D
INSTALLATION ET D
H
ANDLEIDING VOOR INSTALLATIE EN GEBRUIK
I
NSTALLATIONS
U
I
SER AND
NSTALLATION
M
ODALITÀ DI UTILIZZO E INSTALLAZIONE
I
NSTRUCCIONES DE USO E INSTALACIÓN
I
NSTRUCCIONES DE USO E INSTALACIÓN
WEVP 626 E BIS
VPMN 626 + VPPL A 626 E
-
B
UND
EDIENUNGSANLEITUNG
I
NSTRUCTIONS
Ed. 07-07 V1
'U
TILISATION
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Extel WEVP 626 E BIS

Inhaltszusammenfassung für Extel WEVP 626 E BIS

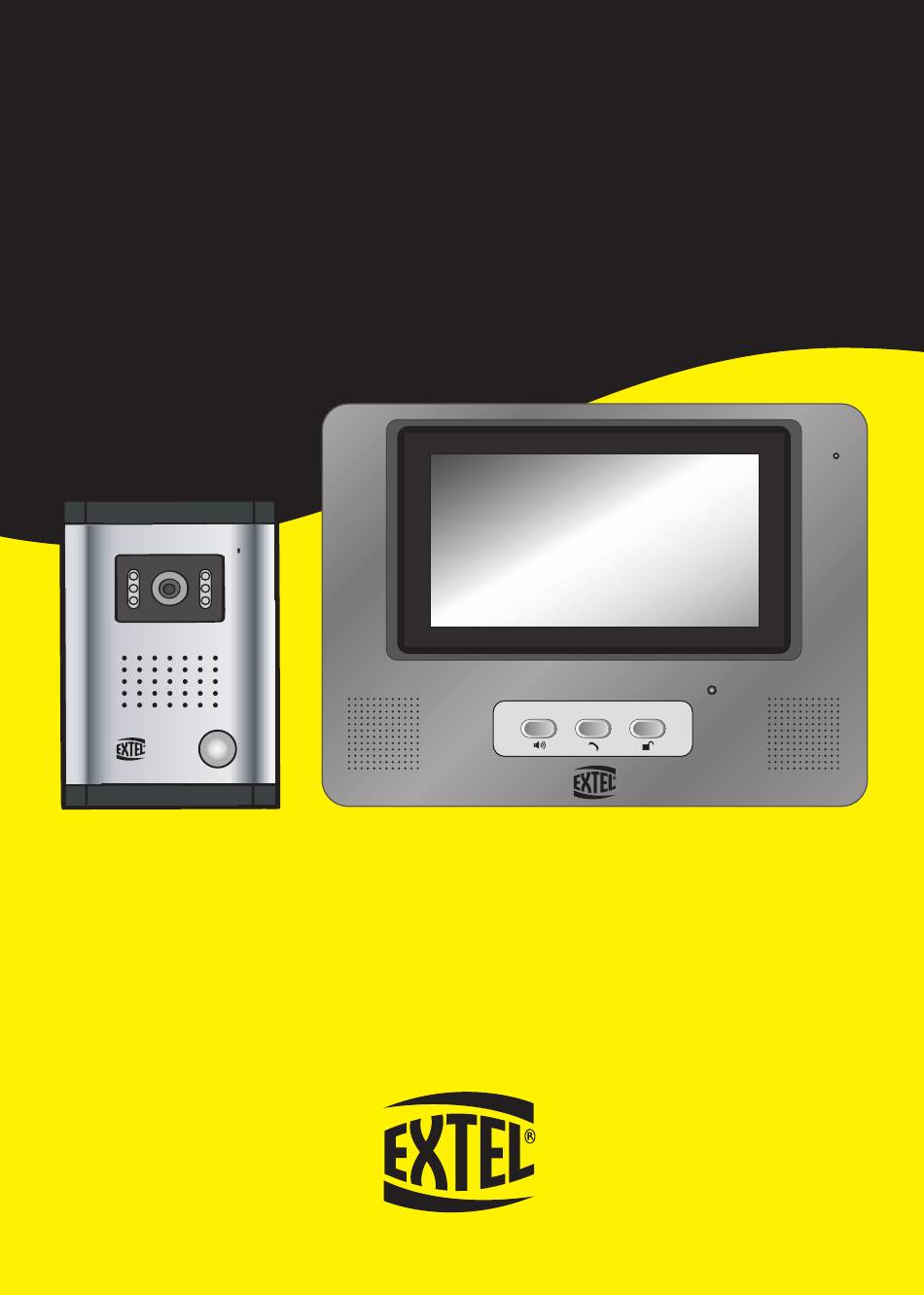

  • Seite 1 ANDLEIDING VOOR INSTALLATIE EN GEBRUIK NSTALLATIONS EDIENUNGSANLEITUNG SER AND NSTALLATION NSTRUCTIONS ODALITÀ DI UTILIZZO E INSTALLAZIONE NSTRUCCIONES DE USO E INSTALACIÓN NSTRUCCIONES DE USO E INSTALACIÓN WEVP 626 E BIS VPMN 626 + VPPL A 626 E Ed. 07-07 V1...

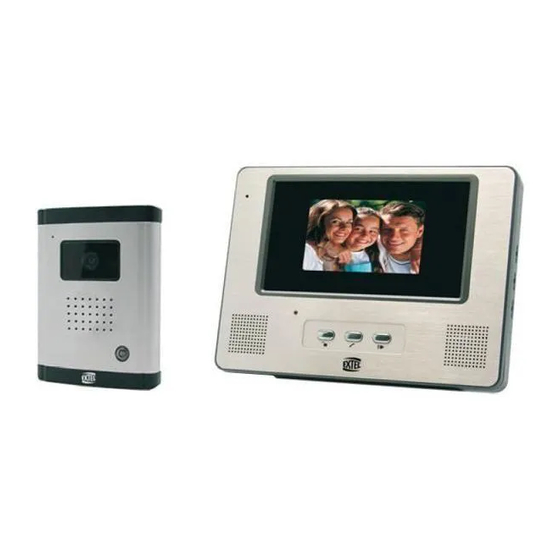

  • Seite 14 1. BESCHREIBUNG Monitor Wandhalterung Kamera 2 Verbinder Netzadapter ALLGEMEINES Dieses Visiophon besteht aus einer Innensprechstelle mit Farbbildschirm aus Flüssigkristall, einer Zwischensprechanlage und einer einbaubaren Außensprechanlage, die es ermöglicht mit dem Besucher zu kommunizieren. Zur optimalen Nutzung dieses Visiophons lesen Sie bitte aufmerksam diese Anleitung durch.

  • Seite 15: Außensprechstelle, Außenkamera

    2. NOMENKLATUR Monitor 1. Farbbildschirm von 14,5 cm 2. Alarmtaste 3. „Aktivierungs-/Deaktivierungs-“ Taste für das Video und die Kommunikation 4. Türöffnungsbedienung (stromfreier Kontakt auf den Klemmen 5 & 6 des Monitors). 5. Lautsprecher für Klingel und Gespräch. 6. Helligkeitseinstellung auf dem Bildschirm. 7.

  • Seite 16: Installation Der Außensprechstelle (Kamera)

    3. INSTALLATION Wichtig: Wenn Sie Ihre neue Video Sprechanlage vor der Installierung ausprobieren wollen, achten Sie darauf, dass sich Außenstation und Monitor nicht im gleichen Raum befinden, da die Video Sprechanlage sonst einen schrillen Ton verursacht (Larsen-Effekt). a. Installation der Außensprechstelle (Kamera) 1.

  • Seite 17: Installation Der Außenstation (Außen-Kamera)

    Diese Funktion ist nur gewährleistet, wenn der Bildschirm eingestellt ist. Der Türöffner oder das Elektroschloss müssen unbedingt über einen mechanischen Speicher verfügen, wie alle EXTEL Artikel. Für die Verdrahtung, sich bitte auf das Etikett auf der Rückseite des Monitors oder der Kamera beziehen.

  • Seite 18: Anschluss Eines Torantriebs

    c. Anschluss eines Torantriebs Diese direkt mit den Klemmen 5 und 6 auf der Monitorrückseite anschließen. Der monitor liefert einen Kontakt ohne Strom und ist mit der „Druckknopfschalter“ Steuerung Ihrer Automatik zu verbinden. Diese Funktion ist nur gewährleistet, wenn der Bildschirm eingestellt ist. 5.

  • Seite 19: Informationen Für Den Benutzer

    6. OPTIONEN •Alle elektrischen Extel Türöffner : WECA 90201, WECA 90301, WECA 90501. •Alle Extel Elektroschlösser : WE 5001/2 bis, WE 5002/2 bis, WE 5003/2 bis und WE 5004/2 bis • Transformator für die Versorgung des Türöffners und we 5001/2 bis Schlosses: WETR 14602 •Alle Extel Antriebssysteme: WEATV2, WEATB2 und...
  • Seite 44 9. CARACTÉRISTIQUES / TECHNISCHE GEGEVENS / TECHNISCHE EIGENSCHAFTEN / CHARACTERISTICS / CARATTERISTICHE / CARACTERÍSTICAS / CARACTERÍSTICAS Platine de rue (caméra) Alimentation Moniteur Référence : 820626 Référence : 830626 Référence : 810626 Caméra C-MOS couleur Adaptateur 230 VAC / 15 VDC Alimentation : 15 VDC Angle de prise de vue : 60°...
