3 MONTAGE
3 Montage
3.1 Schaltkasten für VIH 120 - 200/6
1
2
5

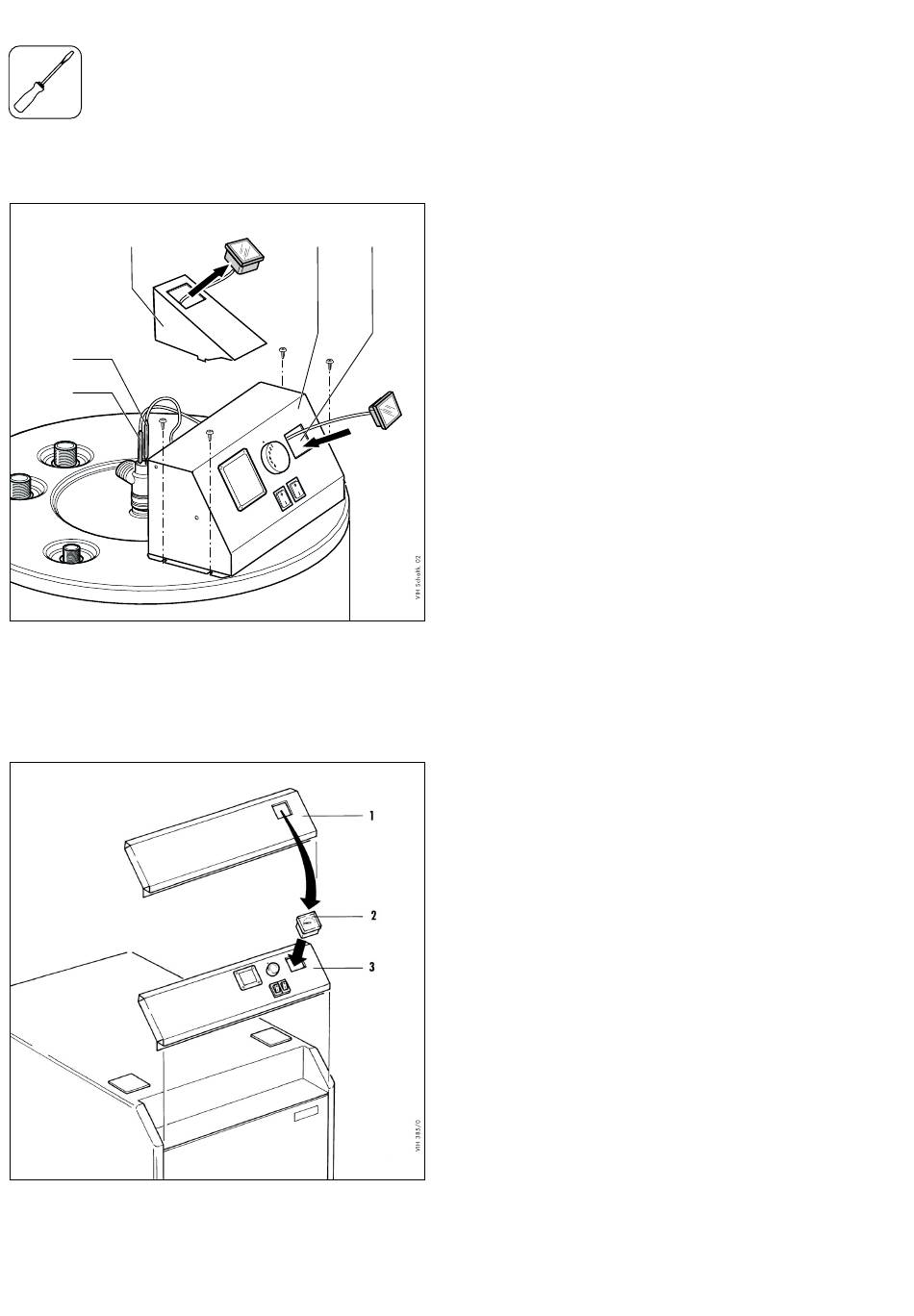

Abb. 3.1 Schaltkastenmontage (VIH 120 - 200/6)
3.2 Schaltleiste für
VIH Q 120 - 200/1 und
VIH H 150/3 - 200/3
Abb. 3.2 Schaltkastenmontage (VIH Q und VIH H)
8
• Thermometerhalter (1) abnehmen.
• Tauchfühler des Thermometers (2) aus der Tauchhülse
3
4
herausziehen.
• Thermometerhaltelaschen zusammendrüchen und das
Thermometer von innen aus dem Thermometerhalter
herausdrücken.
• Eine Kabeldurchführungstülle aus einer Bohrung in der
Rückseite des Schaltkastens (3) herausnehmen.
• Tauchfühler des Thermometers (2) durch die Einbau-
öffnung (4) und die Bohrung in der Schaltkastenrück-
wand hindurchstecken.
• Die Kabeldurchführungstülle auf die Kapillare des
Tauchfühlers aufstecken und in die Bohrung hinein-
drücken.
• Zuerst den Tauchfühler des Speicher-Temperatur-Wäh-
lers (5), danach den des Thermometers (2) in die Tauch-
hülse hineinstecken.
• Schaltkasten auf dem Gerät positionieren und vier
Löcher für die Befestigunsschrauben in den Deckel
bohren.
• Schaltkasten festschrauben.
• Vorderen, oberen Teil der Speicherverkleidung (1) ab-
nehmen.
• Tauchfühler des Thermometers (2) aus der Tauchhülse
herausziehen.
• Thermometerhaltelaschen zusammendrüchen und das
Thermometer von innen aus dem Thermometerhalter
herausdrücken.
• Eine Kabeldurchführungstülle aus einer Bohrung in der
Rückseite der Schaltleiste (3) herausnehmen.
• Tauchfühler des Thermometers (2) durch die Einbau-
öffnung und die Bohrung in der Schaltkastenrückwand
hindurchstecken.
• Die Kabeldurchführungstülle auf die Kapillare des
Tauchfühlers aufstecken und in die Bohrung hinein-
drücken.
• Schaltleiste in die Speicherverkleidung einhängen.
• Zuerst den Tauchfühler des Speicher-Temperatur-Wäh-
lers, danach den des Thermometers in die Tauchhülse
hineinstecken.
