4 ELEKTROINSTALLATION
4.3.3 Anschluß an einen Vaillant VK/VKS mit System ProE

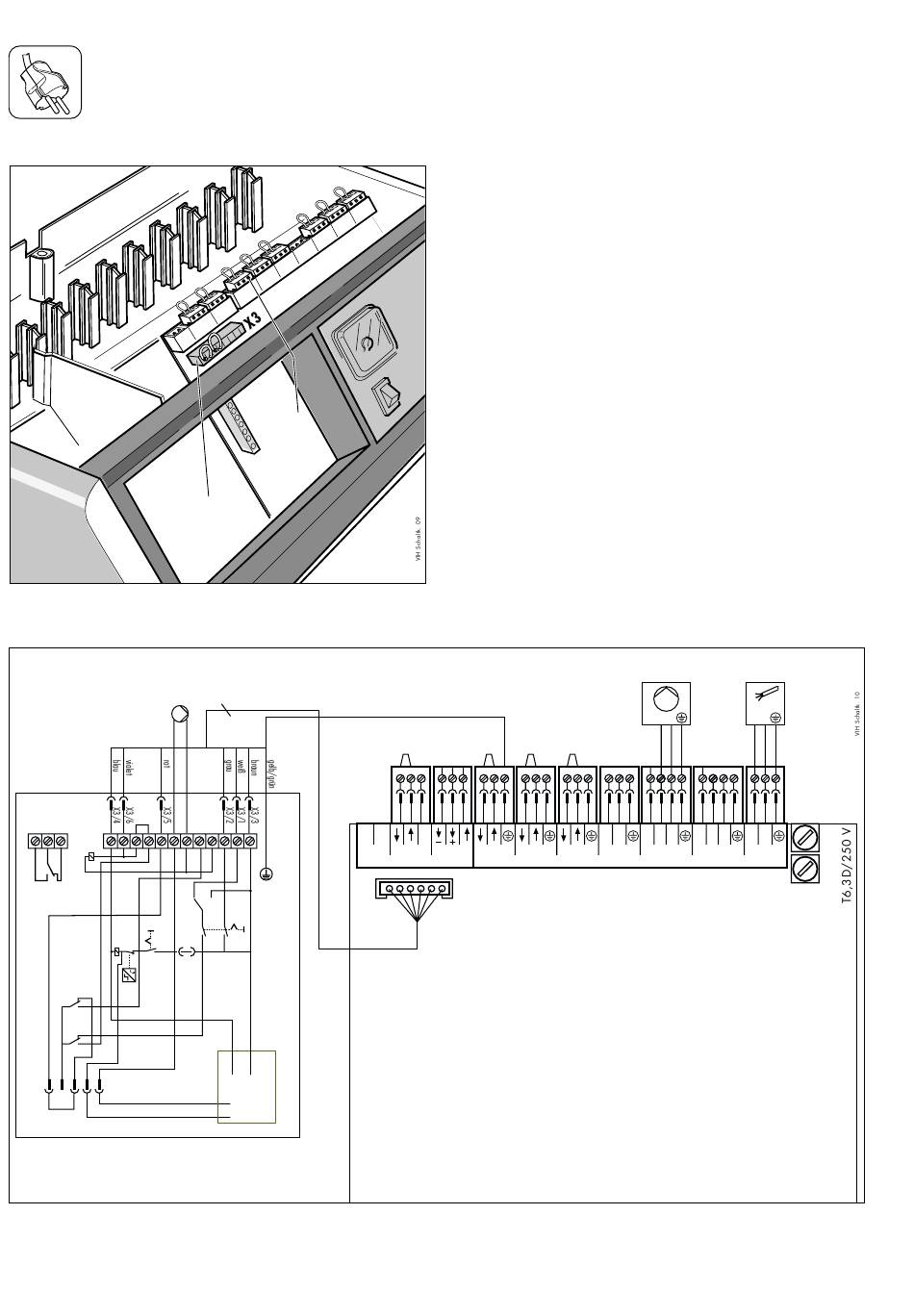

Abb. 4.7 Anschluß an Vaillant VK/VKS oder VKO mit System ProE
LP
VIH-Schaltfeld
C
B A
1
12 11 10
9
8
N
K2
K2
K1
S1
TR
K2
ST 2
Abb. 4.8 Verdrahtungsplan
14
2
1
6
7
6
5 4
3
2
L
A
B
ST 1
S2
Uhr
Nachlaufelektronik
Für VK/VKS-Kessel mit System ProE liegt dem Schaltkasten
ein Adapterkabel bei, mit dem Sie den 9-poliger Stecker
des Schaltkastens am entsprechenden Steckplatz im Kessel
anschließen können.
Zum Anschluß der Schaltleiste gehen Sie folgendermaßen
vor:
• Kessel spannungsfrei schalten (Hauptschalter ausschal-
ten oder Netz-Sicherung herausnehmen).
• Kesselabdeckblech abnehmen und den oberen Deckel
des ProE-Schaltkastens öffnen.
• Adapterkabel mit dem 9-poliger Stecker des Schalt-
kastens verbinden.
• Blindstecker vom Steckplatz X3 (1) auf der Kesselplatine
abziehen und den 6-poligen Stecker des Adapterkabels
aufstecken. Das gelb-grüne Kabel an eine freie
Erdungsklemme des System ProE (2) anschließen (siehe
Schaltplan).
• Ladepumpe oder Umschaltventil anschließen.
N L
N
Störm.ex. ex.Regler
ex.Regler
GDW
Abgaskl.
ST 1
ST 2
Anschluß VIH-
Schaltfeld
VIH-St.
X3
VK mit System ProE
LP
L
N
UV
LP
N
2
1
N
Wasser-
Magnetv.ex.
LP/UV
HP-B
mangel.
230
V~
F1
L
N
Netz
F2
