Masszeichnung

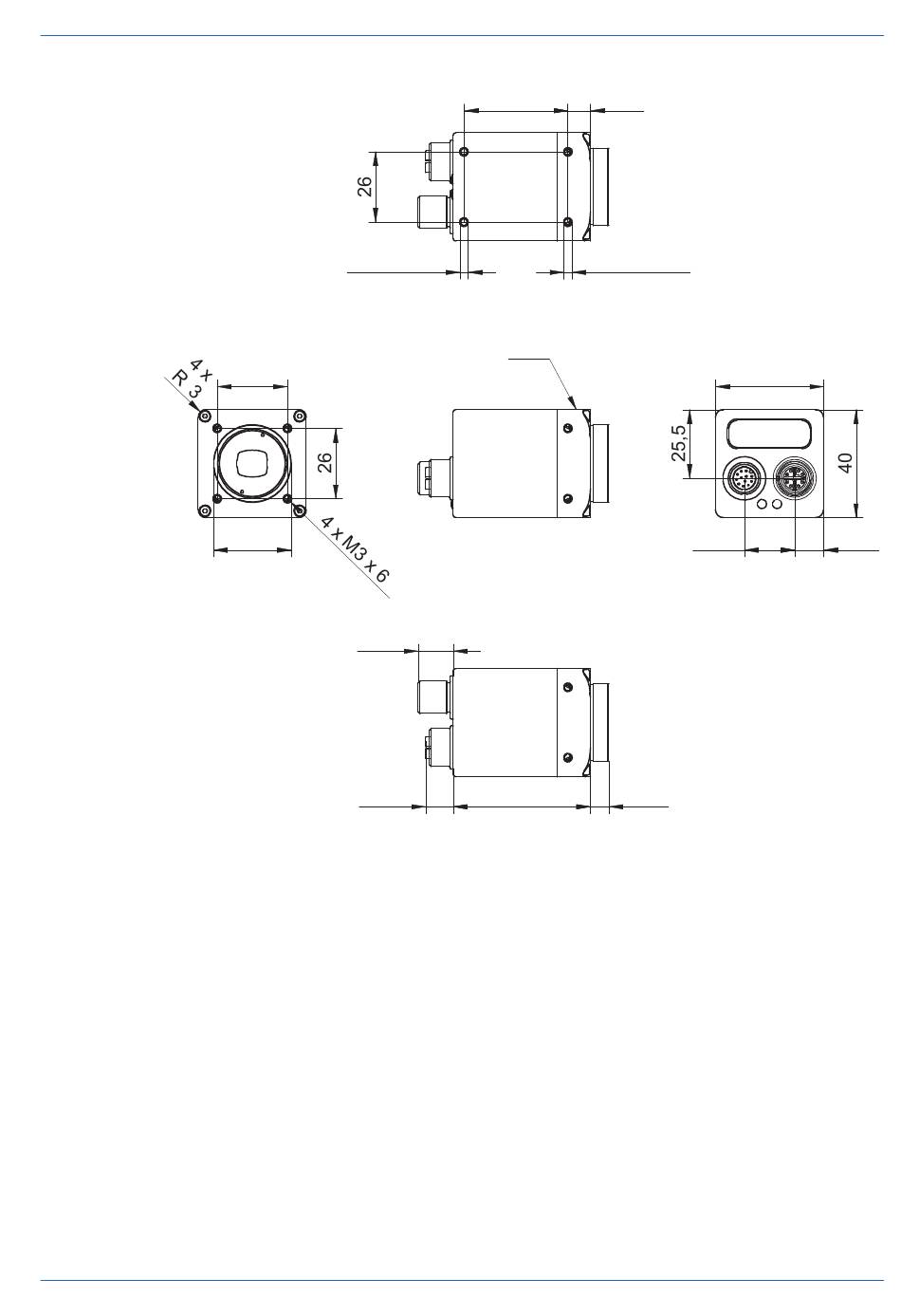

Abb. 3: Masszeichnung - VCXG.2.I
Vp1.0 | VCXG.2 / VCXG.2.XC / VCXG.2.I / VCXU.2
2 x M3 x 5
temperature
26
measurement point
Ø 28,7
12,9
10,2
38,4 8,33
8 x M3 x5
50,8 6,95
