4.

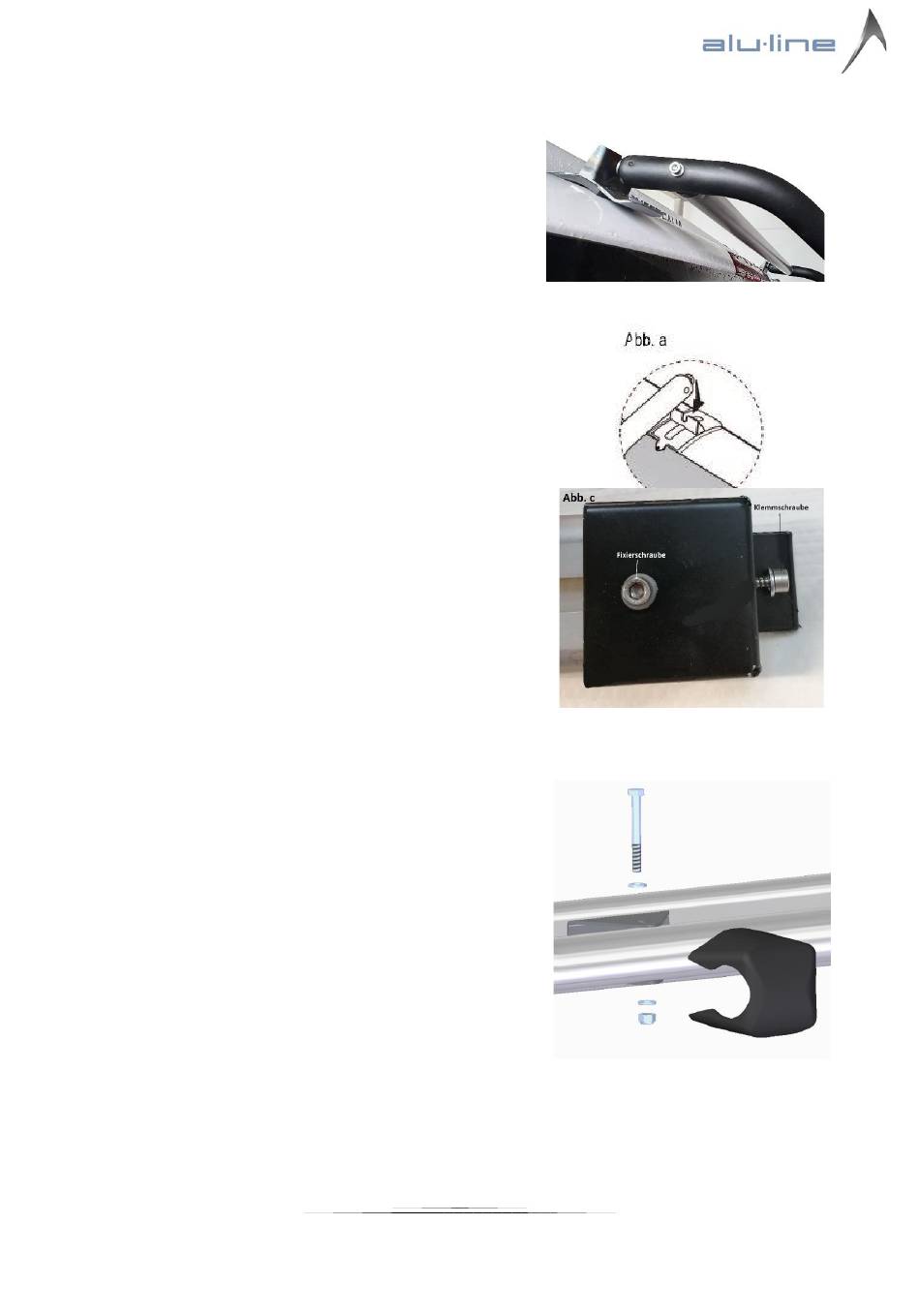

Montage am Fahrzeug:
Montagebereiche an der Heckklappe des Fahrzeugs vor
der Anbringung des Fahrradträgers sorgfältig reinigen.
Anschließend zunächst die oberen selbstklebenden
Lackschutzfolien an den Stellen der Heckklappe
aufkleben, wo später die Einhängekrallen an der
Karosserie angesetzt werden. Nachdem die Heckklappe
einen
Spalt
geöffnet
wurde,
können
die
zwei
Abbildung 5
Einhängekrallen mittig eingehängt werden (Abstand der
Rohr-Enden des oberen Grundrahmen-Teils (1) ca. 91
cm). Die dort montierten Schlossschrauben müssen in die
Schlitze der beiden Einhängekrallen eingehängt werden
(Abb. a / Abb. 5). Hierbei bitte stets auf eine mittige
Ausrichtung des Fahrradträgers achten.
Zwei zusätzliche Lackschutzfolien werden an der Position
auf die Heckklappe geklebt werden, an welcher die
beiden Heckklappenkrallen der Spannschiene (4) als
nächstes montiert werden. Die Heckklappenkrallen
werden so weit gelöst, bis sie die Heckklappe greifen
können.
Durch
Anziehen
(max.
8Nm)
der
Klemmschrauben wird die Spannschiene (4) an die
Heckklappe geklemmt. Zum Sichern müssen die
Fixierschrauben noch angezogen werden (Abb. c). Achten
Sie hier auf eine schlussendlich mittige Position der
Spannschiene (die Klemmschraube sollte auf beiden
Seiten gleichmäßig angezogen werden).
Die Sechskantschraube muss nochmal entfernt werden,
damit die Edelstahl-Dreiecksbleche nun fest an der
Spannschiene (4) montiert werden können. Danach kann
auch wieder die Sechskantschraube verschraubt – sowie
die
Abdeckungen
über
das
Rohr
des
unteren
Grundrahmen-Teils (2) und die Edelstahl-Dreiecksbleche
geklippt werden.
Abbildung 6
5
