3.

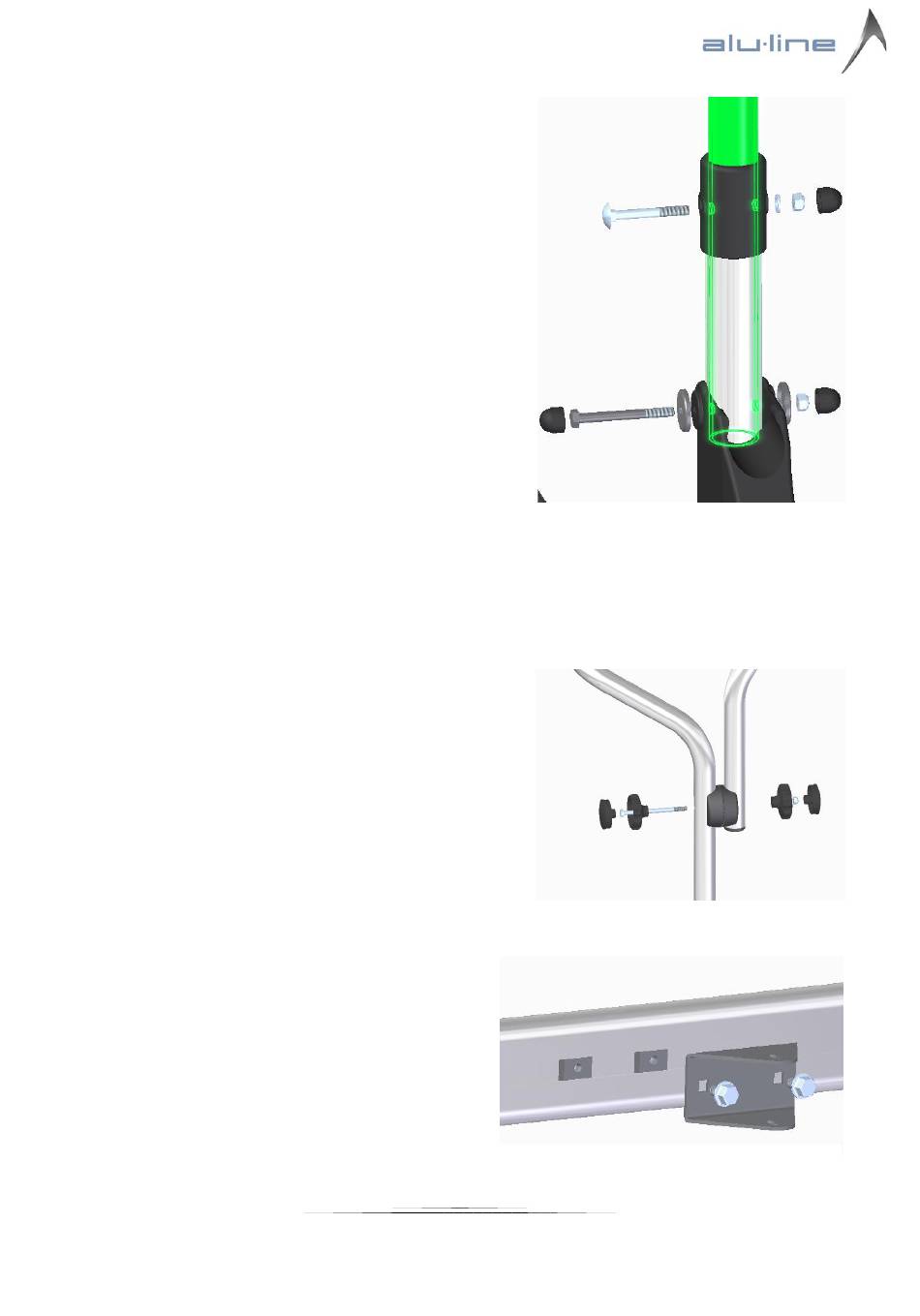

Vormontage:
Unterer Grundrahmen-Teil (2) vom Ausleger (5)
entklippen und Kunststoff-Teleskopverbinder auf
beide Rohr-Enden des Unteren Grundrahmen-Teils (2)
stecken. Oberer Grundrahmen-Teil (1) in die Rohr-
Enden des Unteren Grundrahmen-Teil (2) einschieben.
Auf beiden Seiten müssen jeweils beide Bohrungen
fluchten. Durch die beiden oberen Bohrungen (des
unteren Grundrahmen-Teils (2)) und durch die
Kunststoff-Teleskopverbinder
Schlossschraube M6x50 führen und mit einer
Unterlegscheibe und Mutter handfest (ca. 2Nm)
verschrauben (Abb. 1 – obere Schraubverbindung).
Den Ausleger (5) nun an den unteren Grundrahmen-
Teil (2) klippen, sodass auf beiden Seiten die
Bohrungen im Grundrahmen-Teil und im Kunststoff-
Scharnier
fluchten.
Sechskantschraube M6x60, zwei Karosseriescheiben
und einer Mutter handfest (ca. 2Nm) verschrauben
(Abb. 1 – untere Schraubverbindung).
Der Bügel für Befestigungskrallen (3) wird in der
obersten Bohrung des oberen Grundrahmen-Teils (1)
wie folgt montiert: Jeweils eine Sechskantschraube
M6x90 wird durch den Sterngriff, das Rohr des oberen
Grundrahmen-Teils
Rasterzahnscheiben
sowie
Befestigungskrallen (3) gesteckt. In den zweiten
Sterngriff kommt eine Mutter, die dann mit der
Schraube verschraubt wird (Abb. 2).
Nun werden beide Edelstahl-Dreiecksbleche mit je
zwei
Sperrzahnschrauben
Nutensteinen in der Nut der Spannschiene (4)
befestigt, wobei die Halter auf der Montageschiene
noch verschiebbar sein müssen (Abb. 3).
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de
jeweils
eine
Jeweils
mit
einer
(1),
die
beiden
den
Bügel
M6x10
mit
den
3
für
Abbildung 1
Abbildung 2
Abbildung 3
