3.
Vormontage:

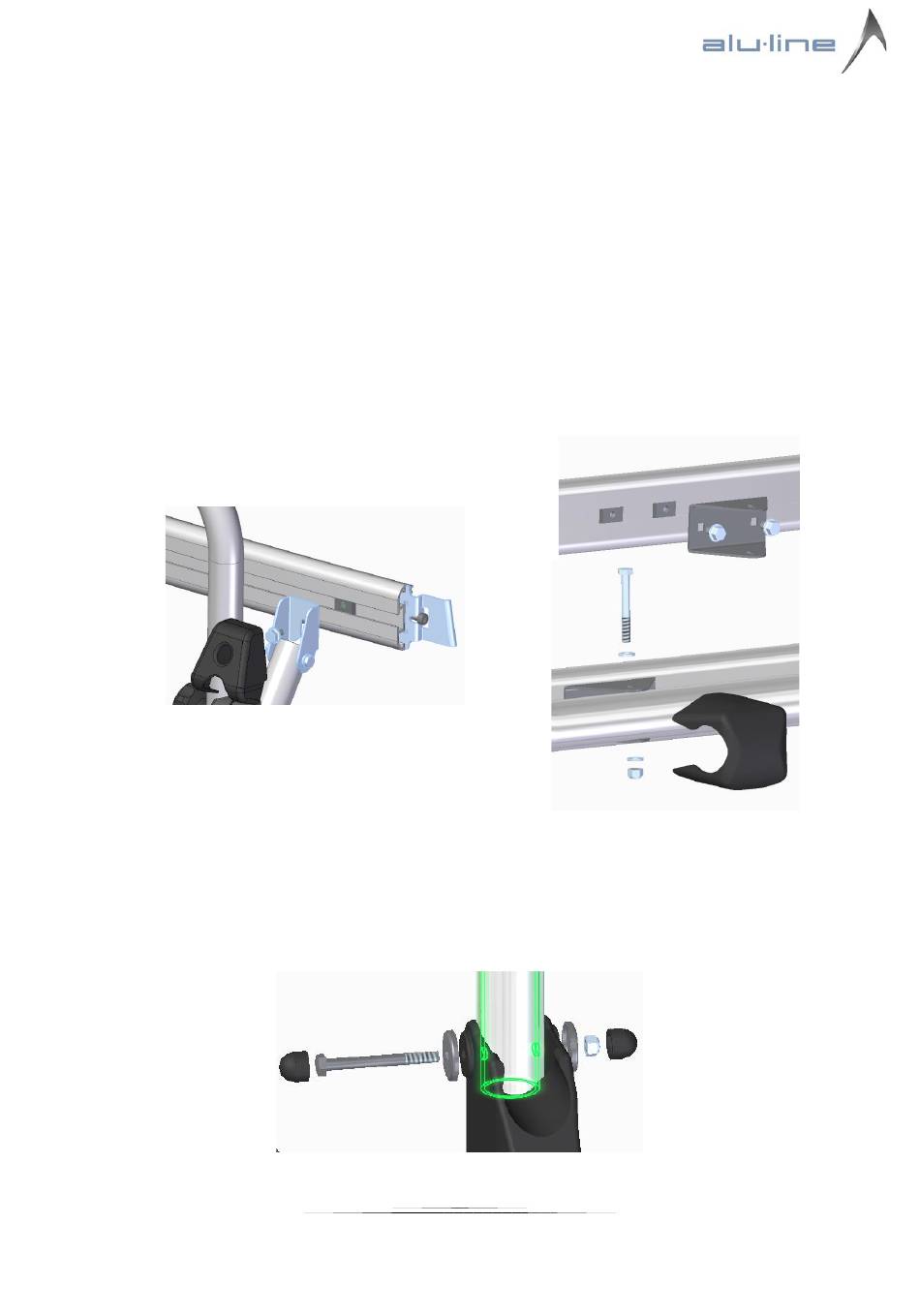

Zuerst müssen die Spannschienen (4 + 5) an den Grundrahmen montiert werden. Schieben Sie dazu
zwei Nutensteine in die obere Spannschiene (2) und vier Nutensteine in die Untere (3). Die obere
Spannschiene hat eine abgeschrägte Spannschienenkralle (siehe Bild unten links). Verschrauben Sie
die obere Spannschiene mit den beiden Blechen, die an den Teleskoprohren befestigt sind, mit den
Sperrzahnschrauben M6x10mm. Die untere Spannschiene (3) wird wie folgt montiert: Die
Dreiecksbleche werden mit jeweils zwei Sperrzahnschrauben mit jeweils zwei Nutensteine in den
Spannschienen verschraubt, aber noch nicht ganz angezogen. Die Bleche müssen erst in die richtige
Ausrichtung gebracht werden, damit die Löcher der Dreiecksbleche und die des Grundrahmens
übereinstimmen. Anschließend können Sie die Sperrzahnschrauben an den Dreicksblechen festziehen
und den Grundrahmen (1) wie unten bildlich dargestellt mit den Sechskantschrauben M6x50 mit ca.
6Nm montieren.
Nun kann der Schienenträger (6) eingesetzt und mit den Sechskantschrauben M6x60 mm handfest
angezogen werden (ca. 2 - 3Nm), so dass sich der Schienenträger noch leicht hochklappen lässt. Danach
werden die Befestigungskrallen (4 + 5) am oberen Bügel montiert.
3
