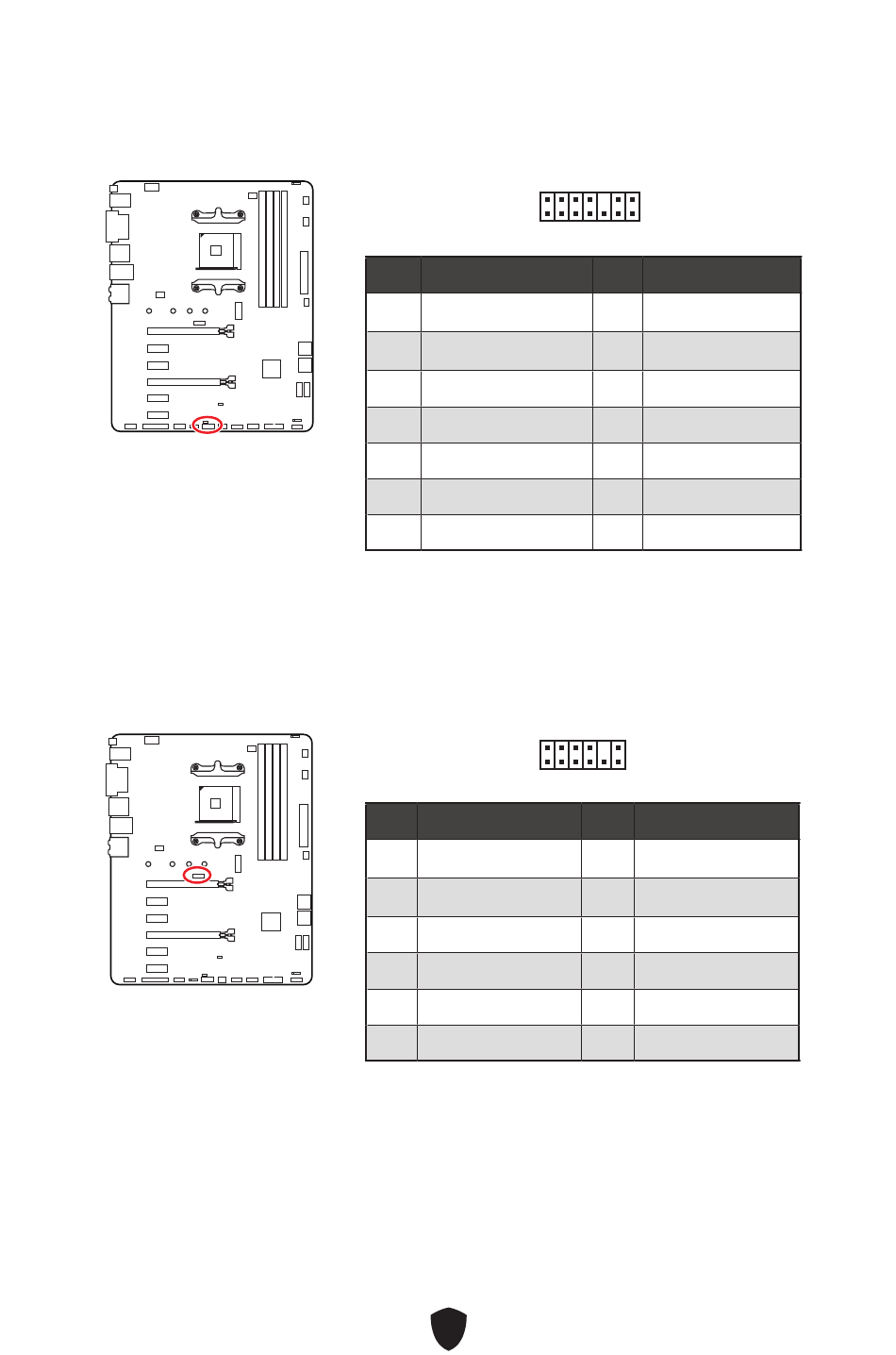

JLPC1: BIOS 侦错接口
此接口由制造商用于板级侦错目的。
JTPM1: TPM 模组接口
此接口是用来连接 TPM (安全平台模组)。 请参考 TPM 安全平台手册以获得更多细节和
用法。
2
1
针脚 信号名称
1 LPC Clock
3 LPC Reset
5 LPC address & data pin0
7 LPC address & data pin1
9 LPC address & data pin2
11 LPC address & data pin3
13 LPC Frame
2
1
针脚 信号名称
1 1.8V power
3 SPI_TPM_DATI
5 SPI_CS#_R
7 Ground
9 SPI_SW_SEL
11 SPI_TPM_WP#
34
14
13
针脚 信号名称
2 3V Standby power
4 3.3V Power
6 Serial IRQ
8 5V Power
10 No Pin
12 Ground
14 Ground
12
11
针脚 信号名称
2 SPI_TPM_CS#_R
4 SPI_DATO
6 SPI_TPM_CLK
8 SPI_TPM_RST#
10 NA
12 SPI_TPM_HOLD#
