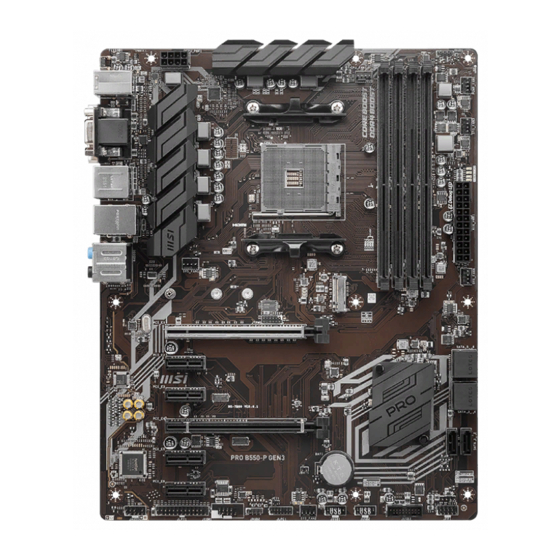

MSI PRO B550-P GEN3 Benutzerhandbuch
Verwandte Anleitungen für MSI PRO B550-P GEN3
Inhaltszusammenfassung für MSI PRO B550-P GEN3
- Seite 1 PRO B550-P GEN3 Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊 使用手册...
- Seite 2 English Deutsch Français Русский 日本語 한국어 繁體中文 簡体中文...
- Seite 49 Inhalt Schnellstart .......................3 Spezifikationen ....................16 Besondere Funktionen ..................19 Lieferumfang ....................20 Anschlüsse auf der Rückseite .................21 LAN Port LED Zustandstabelle ................22 Audiobuchsen ....................... 22 Übersicht der Komponenten ................24 CPU Sockel ......................25 DIMM Steckplätze ....................26 PCI_E1~6: PCIe Erweiterungssteckplätze ............27 M2_1: M.2 Steckplatz (Key M) ................
- Seite 50 Installation von OS, Treibern & MSI Center ............40 MSI Center ......................42 UEFI BIOS ......................43 BIOS Setup ......................44 Reset des BIOS ..................... 45 Aktualisierung des BIOS ..................45...
-
Seite 51: Schnellstart
Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. -
Seite 52: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. - Seite 53 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten.. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
-
Seite 54: Installation Des Prozessors
Installation des Prozessors ⚽ ∙ https://youtu.be/Xv89nhFk1vc... - Seite 55 ⚠ Wichtig Wenn Sie den schraubbaren CPU-Kühlkörper installieren, folgen Sie bitte der Abbildung unten, um zuerst das Retentionsmodul zu entfernen und dann den Kühlkörper zu installieren.
- Seite 56 Installation des DDR4-Speichers ⚽ ∙ http://youtu.be/T03aDrJPyQs DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
-
Seite 57: Anschließen Der Frontpanel-Stiftleiste
Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +... -
Seite 58: Installation Des Motherboards
Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in... - Seite 59 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1...
-
Seite 60: Installation Der Sata-Laufwerke
Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc... -
Seite 61: Einbau Der Grafikkarte
Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A... -
Seite 62: Peripheriegeräte
Peripheriegeräte... -
Seite 63: Einschalten
Einschalten... -
Seite 64: Spezifikationen
Spezifikationen ∙ Unterstützt AMD Ryzen™ 5000 Serie, 5000 G-Serie, 4000 G-Serie, und 3000 Serie Prozessoren* ∙ Unterstützt Sockel AM4 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz AMD® B550 Chipsatz ∙ 4x DDR4 Speicherplätze, aufrüstbar bis 128 GB* ∙... - Seite 65 Fortsetzung der vorherigen Spalte ∙ 1x VGA Anschluss, Unterstützung einer maximalen Auflösung von 2048x1536 @50Hz* ∙ 1x DVI-D Anschluss, Unterstützung einer maximalen Auflösung von 1920x1200 @60Hz* ∙ 1x HDMI™ 2.0b Anschluss, Unterstützung einer Onboard-Grafik maximalen Auflösung von 4096x2160 @30Hz, 2560x1600 @60Hz* * Es ist verfügbar für den Prozessor mit integrierter Grafik.
- Seite 66 ∙ 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) ∙ 1x 256 Mb Flash ∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.1, SMBIOS 2.8 ∙ Mehrsprachenunterstützung ∙ MSI Center ∙ CPU-Z MSI GAMING Software ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution...
-
Seite 67: Besondere Funktionen
• Hardware Monitor Leistung • Super Charger • DDR4 Boost • Speed Up • Core Boost • Smart Image Finder • Game Boost • MSI Companion Schutz Audio • PCI-E Steel Armor • Audio Boost Erfahrung Netzwerk • MSI Center •... -
Seite 68: Lieferumfang
Lieferumfang Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Platine • 1x Motherboard Dokumentation • Schnellinstallationsanleitung Kabel • 2x SATA 6Gb/s Kabel Zubehör • 1x Gehäuse-Aufkleber • 1x Anschlussblende • 1x M.2 Schraube • Produktregistrierungskarte ⚠ Wichtig Falls einer der oben aufgeführten Artikel beschädigt ist oder fehlt, wenden Sie sich bitte an Ihren Händler. -
Seite 69: Anschlüsse Auf Der Rückseite
Anschlüsse auf der Rückseite Artikel Beschreibung Flash BIOS Taste PS/2 Tastatur/ Maus-Combo-Anschluss VGA Anschluss USB 3.2 Gen 1 5Gbit/s Typ-A Anschlüsse (von CPU) 1 Gbit/s LAN-Anschluss Audiobuchsen USB 2.0 Typ-A Anschluss (vom B550 Chipsatz) • Flash BIOS Anschluss USB 2.0 Typ-A Anschluss (vom B550 Chipsatz) DVI-D Anschluss HDMI Anschluss USB 3.2 Gen 2 10Gbit/s Typ-A Anschlüsse (vom B550 Chipsatz) -
Seite 70: Lan Port Led Zustandstabelle
LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) 10 Mbit/s Gelb Verbindung Grün 100 Mbit/s Blinkt Datenaktivität Orange 1 Gbit/s Audiobuchsen Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT... -
Seite 71: Audiobuchsen Für 4 Kanal Anlage
Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer... -
Seite 72: Übersicht Der Komponenten
Übersicht der Komponenten PUMP_FAN1 SYS_FAN3 ATX_PWR1 SYS_FAN1 SYS_FAN4 M2_1 JTPM1 PCI_E1 SATA▼5▲6 PCI_E2 SATA▼3▲4 PCI_E3 SATA2 PCI_E4 SATA1 PCI_E5 JBAT1 JCI1 PCI_E6 JFP2... -
Seite 73: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren. -
Seite 74: Dimm Steckplätze
Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ www.msi.com... -
Seite 75: Pci_E1~6: Pcie Erweiterungssteckplätze
PCI_E1~6: PCIe Erweiterungssteckplätze PCI_E1: PCIe 3.0 x16 (von CPU) PCI_E2: PCIe 2.0 x1 (vom B550 Chipsatz) PCI_E3: PCIe 2.0 x1 (vom B550 Chipsatz) PCI_E4: PCIe 3.0 x4 (vom B550 Chipsatz) PCI_E5: PCIe 2.0 x1 (vom B550 Chipsatz) PCI_E6: PCIe 2.0 x1 (vom B550 Chipsatz) ⚠... -
Seite 76: M2_1: M.2 Steckplatz (Key M)
M2_1: M.2 Steckplatz (Key M) ⚽ Eine anschauliche Darstellung zur Installation einer M.2 SSD finden Sie im Video. ∙ http://youtu.be/JCTFABytrYA Installation eines M.2 Moduls 1. Entfernen Sie den M.2-Abstandshalter und befestigen Sie ihn an der entsprechenden Position Ihrer M.2-SSD. 2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 3. -
Seite 77: Sata1~6: Sata 6Gb/S Anschlüsse
SATA1~6: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA6 SATA5 SATA4 SATA3 SATA2 SATA1 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙... -
Seite 78: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse. Die Power /Reset-Stiftleisten dienen zum Anschluss der Power-/Reset-Taste. Der Power-LED-Anschluss wird mit der LED-Leuchte am PC- Gehäuse verbunden, und der HDD-LED-Anschluss zeigt die Aktivität der Festplatte an. Der JFP2-Anschluss ist für den Signaltongeber und Lautsprecher vorgesehen. -
Seite 79: Cpu_Pwr1, Atx_Pwr1: Stromanschlüsse
CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signalname Signalname +3,3V +3,3V CPU_PWR1 Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3,3V +3,3V -12V Ground PS-ON# Ground... -
Seite 80: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4. -
Seite 81: Jusb3: Usb 3.2 Gen 1 Anschluss
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI® Center-Dienstprogramm. -
Seite 82: Jlpc1: Bios-Debug-Anschluss
JLPC1: BIOS-Debug-Anschluss Dieser Anschluss wird vom Hersteller für Debugging-Zwecke auf Boardebene verwendet. Signalname Signalname LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address & data pin0 Serial IRQ LPC address & data pin1 5V Power LPC address & data pin2 No Pin LPC address &... -
Seite 83: Jlpt1: Parallele Schnittstelle
JLPT1: Parallele Schnittstelle Mit diesem Anschluss können Sie das optionale parallele Schnittstelle mit dem Einbausatze verbinden. Signalname Signalname RSTB# AFD# PRND0 ERR# PRND1 PINIT# PRND2 LPT_SLIN# PRND3 Ground PRND4 Ground PRND5 Ground PRND6 Ground PRND7 Ground ACK# Ground BUSY Ground Ground SLCT No Pin... - Seite 84 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.
-
Seite 85: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten... -
Seite 86: Jrgb1~2: Rgb Led Anschluss
∙ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙... -
Seite 87: Onboard Leds
Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft. -
Seite 88: Installation Von Os, Treibern & Msi Center
„Windows® 10/ Windows 11“ zu installieren. Installieren von Treibern mit MSI DUI Der MSI DUI (Driver Utility Installer) muss über das Internet installiert werden. Wenn Sie keine Verbindung zum Internet herstellen können, lesen Sie bitte den Abschnitt „Installieren von Treibern mit DVD/USB-Laufwerk“. - Seite 89 Sie dann auf „Weiter“. 5. Aktivieren Sie das Kontrollkästchen „Alle auswählen“ in der unteren linken Ecke und klicken Sie auf „Installieren“, um MSI Center und Treiber zu installieren. Der Fortschritt der Installation wird am unteren Rand des Fensters angezeigt.
-
Seite 90: Installieren Von Treibern Mit Dvd/Usb-Laufwerk
Installieren von Treibern mit DVD/USB-Laufwerk 1. Starten Sie Ihren Computer mit Windows 10/ Windows 11. 2. Legen Sie die MSI® Drive-Disk in das optische Laufwerk ein oder stecken Sie das MSI® USB-Laufwerk in den USB-Anschluss. 3. Klicken Sie auf die Pop-up-Meldung Wählen Sie eine Aktion für Wechseldatenträger aus , und wählen Sie DVDSetup.exe starten aus, um... -
Seite 91: Uefi Bios
UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen. -
Seite 92: Bios Setup
Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte http://download.msi.com/manual/mb/AMDX570BIOSde.pdf oder scannen Sie den QR-Code. ⚠ Wichtig Die Funktionen können je nach Produkt variieren. -
Seite 93: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer. -
Seite 94: Aktualisierung Des Bios Mit Msi Center
1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB 2.0-Speichermedien. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker. - Seite 375 MSI will comply with the product take back requirements at the end of life of MSI- branded products that are sold into the EU. You can return these products to local collection points.
