CTT-200
3.4.
CTT-300
Bedienungsanleitung
Operation manual
Notice d'utilisation
Instrucciones de servcio
Istruzioni per l'uso

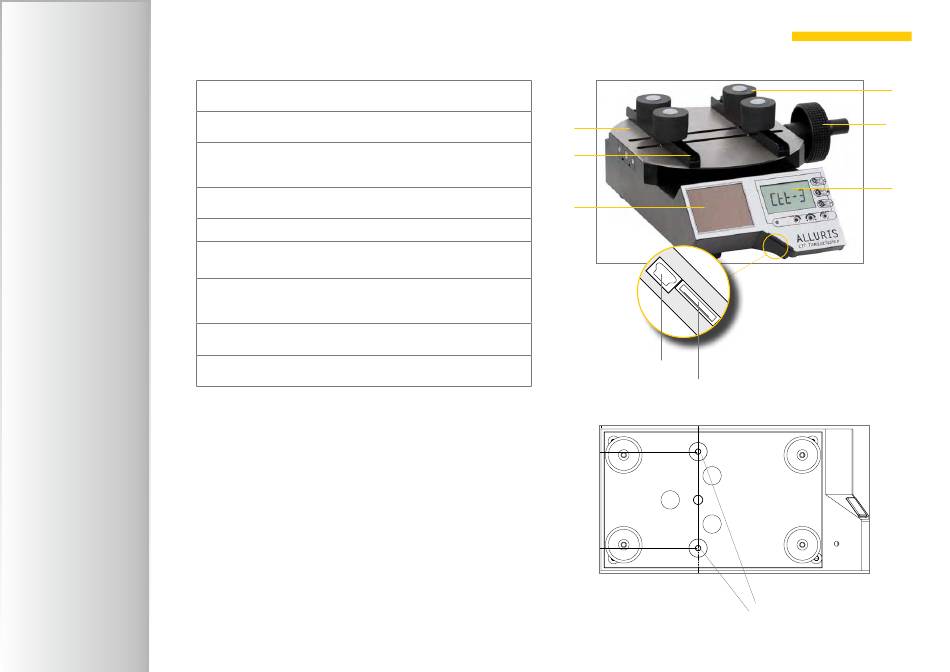

Funktionselemente
1
Auswechselbare Objektträgerplatte mit Zentriereinrichtung
(CTT-905)
2
Aufnahmeleiste für Haltebolzen (CTT-906)
(L = ca. 180 mm; 4 x sechs Steckpositionen)
3
Gummierte Haltebolzen (CTT-905)
(H =25 mm, Ø = 35 mm)
Zubehör für besondere Befestigungen unter
4
Handrad
zum Einspannen der Messobjekte
5
Display
6
Solarzelle
sammelt Energie auch wenn das Gerät ausgeschaltet ist
7
USB 2.0 Mini-Buchse
zur Datenübertragung und auch zur Schnellladung nach langer
Lagerung im Dunkeln
8
15-polige Hirose-Buchse
(für digitale I/Os, Service, Kalibrierung etc.)
9
Gewindebohrungen (M6)
auf der Gehäuseunterseite
mit Gewindebolzen und Rändelmutter
1
2
www.alluris.de
6
für Tischmontage
1
2
A
A-A
Ansicht Gewindestifte
im Gehäuseinneren
55
B
C
D
55
E
F
1
2
7
3
4
5
6
8
Gerät Unterseite
100,50
179,50
A
Gehäuseunterseite
A
Nr per Set
9
NAME
SIGNATURE
DATE
DRAWN
Rommerskirchen
07.05.2015
© bei Übermittlung schutzfähiger Informationen behält sich die
Alluris GmbH & Co. KG, Baslerstr. 65,
79100 Freiburg - Germany
alle Rechte für den Fall der Patentierung vor.
Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns.
© In case of communicating patentable information
all rights arising in the event of a patent grant remain with
Alluris GmbH & Co. KG, Baslerstr. 65,
79100 Freiburg - Germany.
All rights of disposition, particularly for
copying or distributing, are reserved.
The English translation is believed to be accurate.
3
4
In case of discrepancies the german version shall govern.
www.alluris.de
3
4
5
7
8
A
B
C
D
WEIGHT:
MATERIAL:
5,5 Kg
PS/Alu./Edelstahl
TITLE:
CTT/TTT Befestigung Unterseitig
DWG NO.
A3
CTT/TTT-Befestigung_V01
Seite 8 von 40
1 OF 1
SCALE:
1:5
