CTT-200 6.2.2. Kabel zur Übertragung digitaler I/Os
Anschlusskabel mit Hirose-Stecker (Art. FMI-934SO)
CTT-300
• 3VDC Versorgung
• digitaler Schalteingang
Bedienungsanleitung
• Triggersignal der Messtakte
Operation manual
• digitale Grenzwert/Überlast-Ausgänge
Notice d'utilisation
Instrucciones de servcio
Istruzioni per l'uso
Max. Grenzwerte je Eingang:
Eingangsspannung U
Innenwiderstand R
Max. Grenzwerte je Ausgang:
Kollektorspannung U
Kollektorstrom I
Gesamtleistung P ≤ 350 mW
Max. Arbeitspunkte: 5 V@40 mA; 12 V@29 mA; 24 V@14 mA
= 3...24 V (positive Logik)
in
= 10 kΩ
i
≤ 40 V
CE
≤ 40 mA
C
Kabelbelegung loses Kabelende
Farbe Belegung
1 Weiss / White Versorgung 3VDC
2 Braun /Brown GND
3 Grün / Green DIGIN1
4 Gelb / Yellow TRIGGER_OUT(C)
5 Grau / Grey TRIGGER_OUT(E)
6 Orange / Orange DIGOUT1(C)
7 Blau / Blue DIGOUT1(E)
8 Rot / Red DIGOUT2(C)
9 Schwarz / Black DIGOUT2(E)
10 Violett / Violet DIGOUT3(C)
11 Schwarz-Weiss / Black-White DIGOUT3(E)
12 Rot-Weiss / Red-White LIMIT_MAX(C)
13 Weiss-Grün / White-Green LIMIT_MAX(E)
14 Braun-Weiss / Brown-White LIMIT_MIN(C)
15 Weiss-Gelb / White-Gelb LIMIT_MIN(E)

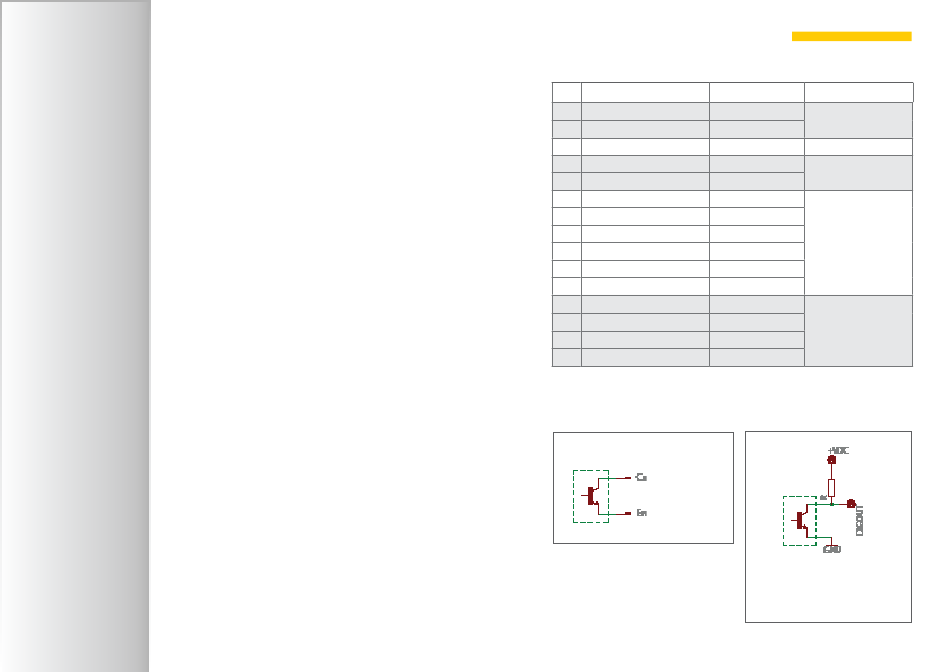

Anschluss der digitalen Ausgänge
Ausgänge Open Collector NPN
www.alluris.de
3VDC Versorgung
digitaler Schalteingang
Triggersignale der
Messtakte
digitale Schaltausgän-
ge, parametriesierbar
über FMI_Analyze
digitale Grenzwert-/
Überlastausgänge
Anschlussbeispiel
HIGH = offen
LOW = geschlossen
