5.5.
CTT-200
Mit den Drehmoment-Messgeräten CTT kann der aktuelle Messwert
CTT-300
mit einem zuvor eingestellten unteren und oberen Grenzwert vergli-
chen werden. Das Unter- oder Überschreiten dieser Schwellen wird
im Display angezeigt. Zusätzlich ertönt ein Buzzer-Ton und ein Signal-
Bedienungsanleitung
ausgang wird entsprechend geschaltet. Um die Schaltausgänge nut-
Operation manual
zen zu können, benötigen Sie ein entsprechendes Datenkabel (Art.
Notice d'utilisation
FMI-934SO). Nach der Messung zeigt auch eine LED-Anzeige (grün/
Instrucciones de servcio
rot) an, ob das Messergebnis gut/schlecht war. Die Grenzwertüber-
Istruzioni per l'uso
wachung ersetzt die Überlastüberwachung am Schaltausgang (sofern
der Grenzwert kleiner ist als die zulässige Überlast).
5.5.1. Funktionsweise der Grenzwertüberwachung
Durch das Setzen von Grenzwerten (mindestens ein Grenzwert ist un-
gleich Null) ist die Grenzwert-Funktion aktiviert und am oberen Display-
rand rechts erscheint das Limit-Zeichen.
Solange der aktuelle Messwert kleiner ist als der untere Grenzwert, wird
im Display neben dem aktuellen Wert der Pfeil nach unten angezeigt. Ist
der Messwert größer als der obere Grenzwert, zeigt der Pfeil nach oben.
Liegt der aktuelle Messwert zwischen den beiden Grenzwerten, ver-
schwinden die Pfeile.
Sobald die Grenzwertüberwachung aktiviert ist und eine externe Energie-
versorgung anliegt, ist auch der akustische Signalgeber aktiviert. Durch
einen Dauerton signalisiert er während der Messung, dass der aktuell
gemessene Wert innerhalb der Grenzwerte liegt. Beim Überschreiten
des oberen oder unteren Grenzwertes ändert sich der Ton in einen unter-
brochenen Ton. Sie können den aktustischen Signalgeber deaktivieren
(siehe Kapitel 5.2.7 „Signalton (Buzzer) einstellen
Optisch wird die Grenzwertüberwachung durch die LED-Anzeige unter-
stützt, wenn eine externe Energieversorgung anliegt. Sie leuchtet nach
einer Messung grün, wenn der aktuelle Messwert innerhalb der Grenz-
werte liegt oder Rot wenn die Messwerte über oder unter den Grenzwer-
ten liegen.
Bei der Baureihe CTT-300 wird in den Betriebsarten Peak CCW und Peak
CW nach einer Messung „bAd" angezeigt, wenn einer der beiden Peak-
Werte ausserhalb der Grenzwerte lag.
Grenzwerte überwachen (P3 bis P6)

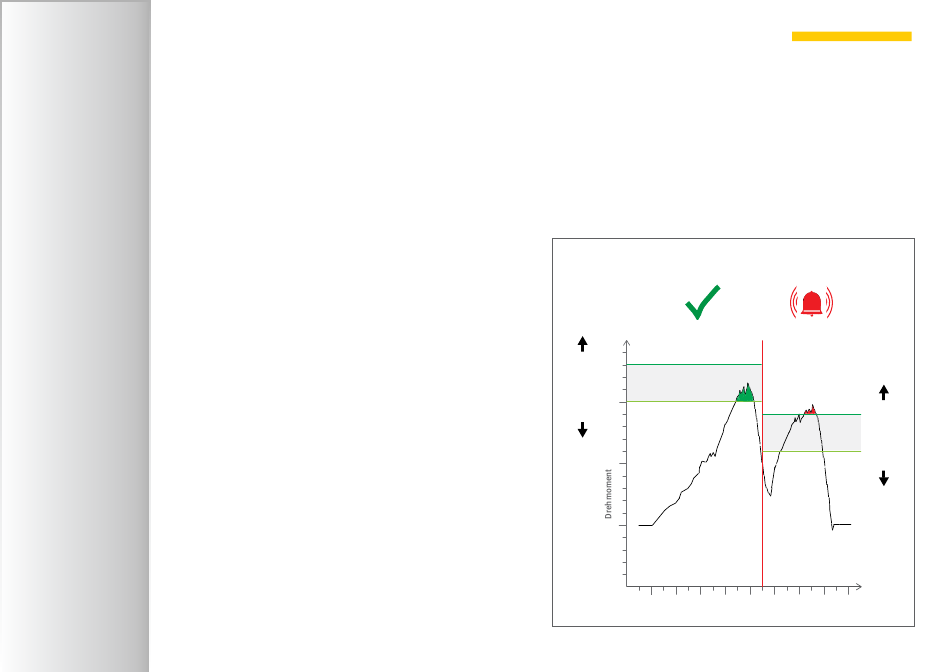

Grenzwertüberwachung bei CTT-300
Limit oben
1. Peak
Limit unten
1. Peak
(P17)").
www.alluris.de
1. Peak
2. Peak
Gut
Schlecht
Limit unten
Zeit
Seite 29 von 40
Limit oben
2. Peak
2. Peak
