CTT-200
4.2.

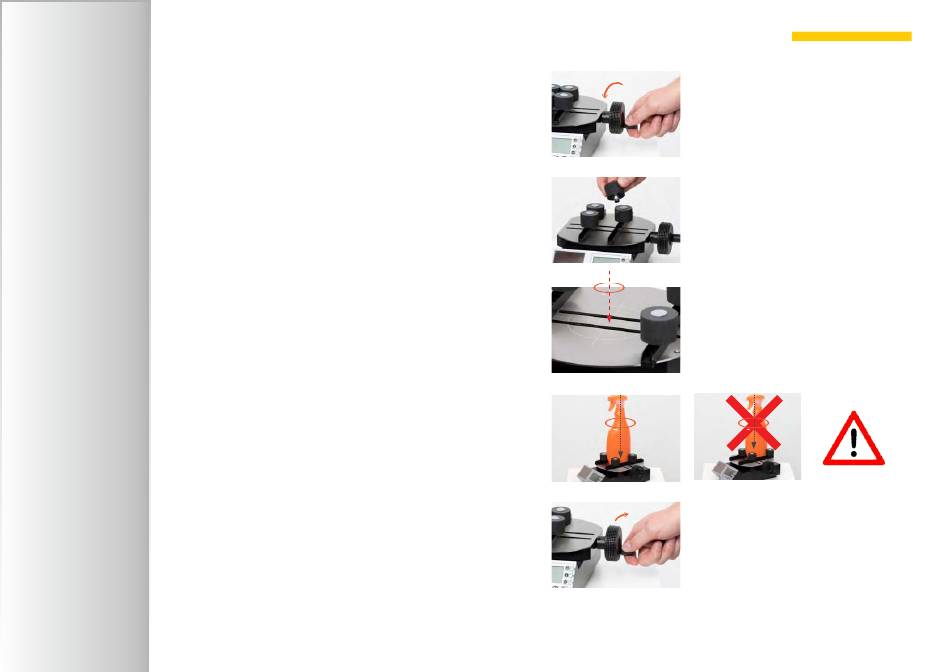

• Öffnen Sie die Zentriereinrichtung, indem Sie das Handrad, das
CTT-300
sich seitlich am Gerät befindet, lösen.
Bedienungsanleitung
Operation manual
Notice d'utilisation
Instrucciones de servcio
• Stecken Sie die Haltebolzen in Abhängigkeit von der
Istruzioni per l'uso
Größe und Form des Messobjektes in die vorgesehe-
nen Löcher in den beiden Schienen auf dem Drehteller.
Weitere Spannmittel für die Zentriereinrichtung für Ihre spezielle
Applikation finden Sie im Internet unter www.alluris.de.
• Stellen Sie das Prüfobjekt gemäß Abbildung zwischen die Ein-
spannstifte. Die Drehachse des Prüfobjektes muss sich in der
Mitte der Messplatte befinden.
• Achten Sie insbesondere bei nicht rotationssymmetrischen
Prüfobjekten darauf, dass die zu prüfende Drehachse mit der
Mitte der Messplatte übereinstimmt. Wenn die Achsen, wie in
der Abbildung rechts gezeigt, nicht übereinstimmen, erhalten Sie
falsche Messergebnisse.
• Drehen Sie nun das Handrad im Uhrzeigersinn; hierdurch
wird das Messobjekt mit den Einspannstiften eingespannt.
Bitte vergewissern Sie sich vor Beginn der Messung, dass das
Prüfobjekt fest sitzt. Drehen Sie fest, aber nicht so fest, dass das
zu messende Objekt -z. B. Glas - beschädigt werden könnte.
Messobjekt einsetzen
www.alluris.de
Seite 11 von 40
