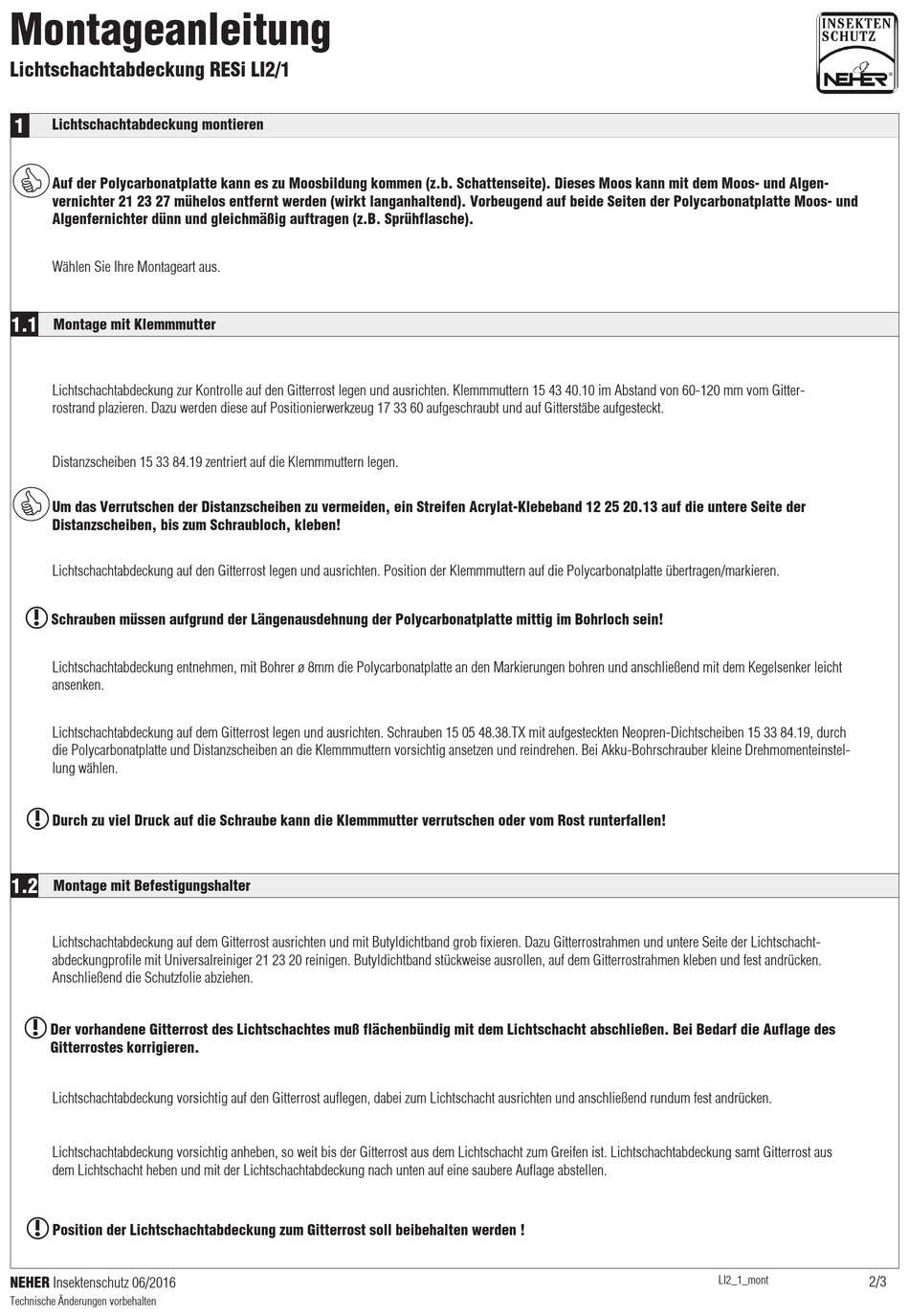

Montageanleitung
Lichtschachtabdeckung RESi LI2/1
1
Lichtschachtabdeckung montieren
Auf der Polycarbonatplatte kann es zu Moosbildung kommen (z.b. Schattenseite). Dieses Moos kann mit dem Moos- und Algen-
vernichter 21 23 27 mühelos entfernt werden (wirkt langanhaltend). Vorbeugend auf beide Seiten der Polycarbonatplatte Moos- und
Algenfernichter dünn und gleichmäßig auftragen (z.B. Sprühflasche).
Wählen Sie Ihre Montageart aus.
1.1
Montage mit Klemmmutter
Lichtschachtabdeckung zur Kontrolle auf den Gitterrost legen und ausrichten. Klemmmuttern 15 43 40.10 im Abstand von 60-120 mm vom Gitter-
rostrand plazieren. Dazu werden diese auf Positionierwerkzeug 17 33 60 aufgeschraubt und auf Gitterstäbe aufgesteckt.
Distanzscheiben 15 33 84.19 zentriert auf die Klemmmuttern legen.
Um das Verrutschen der Distanzscheiben zu vermeiden, ein Streifen Acrylat-Klebeband 12 25 20.13 auf die untere Seite der
Distanzscheiben, bis zum Schraubloch, kleben!
Lichtschachtabdeckung auf den Gitterrost legen und ausrichten. Position der Klemmmuttern auf die Polycarbonatplatte übertragen/markieren.
Schrauben müssen aufgrund der Längenausdehnung der Polycarbonatplatte mittig im Bohrloch sein!
Lichtschachtabdeckung entnehmen, mit Bohrer ø 8mm die Polycarbonatplatte an den Markierungen bohren und anschließend mit dem Kegelsenker leicht
ansenken.
Lichtschachtabdeckung auf dem Gitterrost legen und ausrichten. Schrauben 15 05 48.38.TX mit aufgesteckten Neopren-Dichtscheiben 15 33 84.19, durch
die Polycarbonatplatte und Distanzscheiben an die Klemmmuttern vorsichtig ansetzen und reindrehen. Bei Akku-Bohrschrauber kleine Drehmomenteinstel-
lung wählen.
Durch zu viel Druck auf die Schraube kann die Klemmmutter verrutschen oder vom Rost runterfallen!
1.2
Montage mit Befestigungshalter
Lichtschachtabdeckung auf dem Gitterrost ausrichten und mit Butyldichtband grob fixieren. Dazu Gitterrostrahmen und untere Seite der Lichtschacht-
abdeckungprofile mit Universalreiniger 21 23 20 reinigen. Butyldichtband stückweise ausrollen, auf dem Gitterrostrahmen kleben und fest andrücken.
Anschließend die Schutzfolie abziehen.
Der vorhandene Gitterrost des Lichtschachtes muß flächenbündig mit dem Lichtschacht abschließen. Bei Bedarf die Auflage des
Gitterrostes korrigieren.
Lichtschachtabdeckung vorsichtig auf den Gitterrost auflegen, dabei zum Lichtschacht ausrichten und anschließend rundum fest andrücken.
Lichtschachtabdeckung vorsichtig anheben, so weit bis der Gitterrost aus dem Lichtschacht zum Greifen ist. Lichtschachtabdeckung samt Gitterrost aus
dem Lichtschacht heben und mit der Lichtschachtabdeckung nach unten auf eine saubere Auflage abstellen.
Position der Lichtschachtabdeckung zum Gitterrost soll beibehalten werden !
NEHER Insektenschutz 06/2016
Technische Änderungen vorbehalten
LI2_1_mont
2/3
