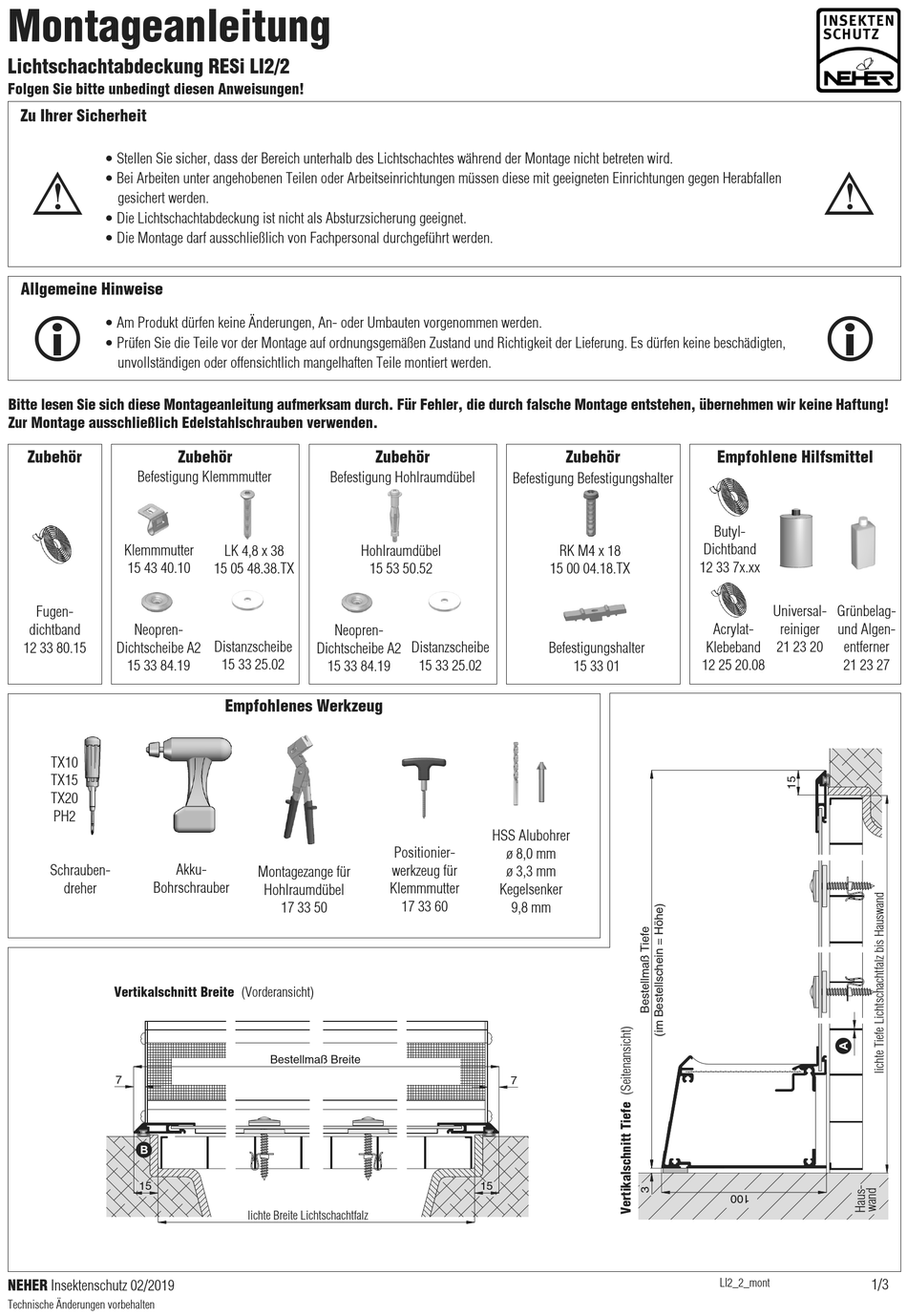

Montageanleitung
Lichtschachtabdeckung RESi LI2/2
Folgen Sie bitte unbedingt diesen Anweisungen!
Zu Ihrer Sicherheit
• Stellen Sie sicher, dass der Bereich unterhalb des Lichtschachtes während der Montage nicht betreten wird.
�
• Bei Arbeiten unter angehobenen Teilen oder Arbeitseinrichtungen müssen diese mit geeigneten Einrichtungen gegen Herabfallen
gesichert werden.
• Die Lichtschachtabdeckung ist nicht als Absturzsicherung geeignet.
• Die Montage darf ausschließlich von Fachpersonal durchgeführt werden.
Allgemeine Hinweise
• Am Produkt dürfen keine Änderungen, An- oder Umbauten vorgenommen werden.
• Prüfen Sie die Teile vor der Montage auf ordnungsgemäßen Zustand und Richtigkeit der Lieferung. Es dürfen keine beschädigten,
unvollständigen oder offensichtlich mangelhaften Teile montiert werden.
Bitte lesen Sie sich diese Montageanleitung aufmerksam durch. Für Fehler, die durch falsche Montage entstehen, übernehmen wir keine Haftung!
Zur Montage ausschließlich Edelstahlschrauben verwenden.
Zubehör
Zubehör
Befestigung Klemmmutter
Klemmmutter
15 43 40.10
Fugen-
dichtband
Neopren-
12 33 80.15
Dichtscheibe A2
15 33 84.19
TX10
TX15
TX20
PH2
Akku-
Schrauben-
Bohrschrauber
dreher
Vertikalschnitt Breite (Vorderansicht)
7
15
NEHER Insektenschutz 02/2019
Technische Änderungen vorbehalten
Zubehör
Befestigung Hohlraumdübel
LK 4,8 x 38
Hohlraumdübel
15 05 48.38.TX
15 53 50.52
Neopren-
Distanzscheibe
Dichtscheibe A2
15 33 25.02
15 33 84.19
Empfohlenes Werkzeug
Montagezange für
Hohlraumdübel
17 33 50
Bestellmaß Breite
lichte Breite Lichtschachtfalz
Befestigung Befestigungshalter
RK M4 x 18
15 00 04.18.TX
Distanzscheibe
Befestigungshalter
15 33 25.02
HSS Alubohrer
Positionier-
ø 8,0 mm
werkzeug für
ø 3,3 mm
Klemmmutter
Kegelsenker
17 33 60
9,8 mm
M 1:2.5
7
15
Zubehör
Empfohlene Hilfsmittel
Butyl-
Dichtband
12 33 7x.xx
Acrylat-
Klebeband
12 25 20.08
15 33 01
LI2_2_mont
�
Universal-
Grünbelag-
reiniger
und Algen-
21 23 20
entferner
21 23 27
1/3
