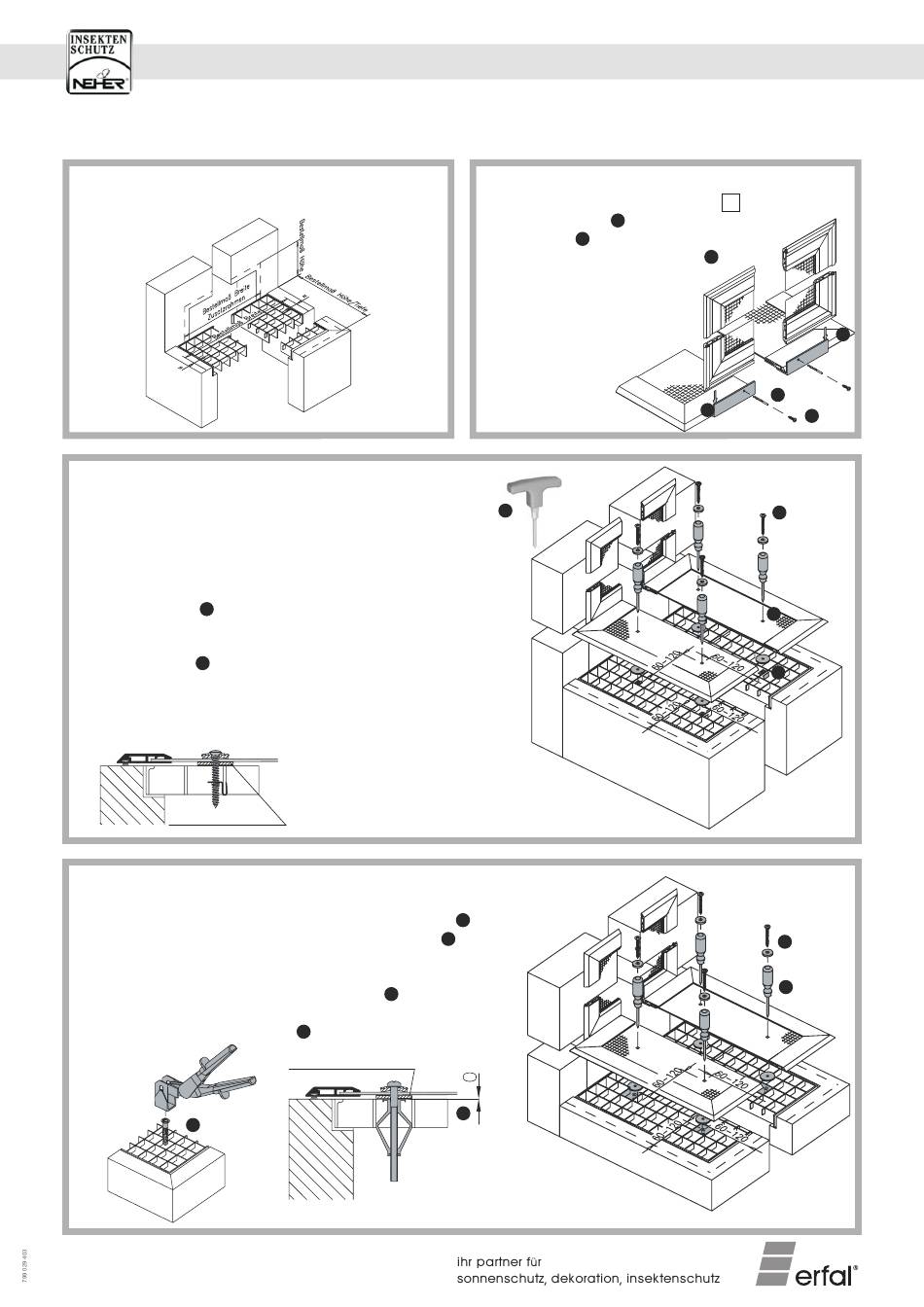

Lichtschachtabdeckung LiSA LI1/4
Montage- und Bedienungsanleitung
Zur Montage ausschließlich Edelstahlschrauben verwenden
1
Position der Lichtschachtabdeckung ermitteln
- Position am Lichtschacht ausmessen und markieren
3
Montage mit Klemmmutter
- Position der Klemmmuttern ausmessen, diese auf Positionier-
werkzeug 173360 schrauben und auf Gitterstäbe aufstecken
- Lichtschachtabdeckung mit Zusatzrahmen zur Wand auf
Gitterrost auflegen und ausrichten
- Über den Klemmmuttern mit Kreuzschlitzschrauben-
dreher (oder Vorstecher) ein Loch ins Gewebe
2
eindrücken
- Mit Schraube LK4,8x38 mm + Neoprendichtscheibe durch
Gewebe und Distanzscheibe mit Klemmmutter ver-
3
schrauben
Achtung:Bei Verwendung eines E-Schraubers die
kleinste Drehmomenteinstellung wählen!
Distanzscheibe
3.1
Option: Montage mit Hohlraumdübel (bis Gitterrostteilung 29 mm möglich)
- Aufgrund der Position der Gitterrostwaben Positionen der Hohlraumdübel ermitteln
und mit NEHER-Montagezange (Art. Nr. 173350) fixieren
Hohlraumdübels und der Gitterrost müssen eben sein!
- Lichtschachtabdeckung auf Gitterrost auflegen und ausrichten
- Über den Hohlraumdübeln mit Kreuzschlitzschraubendreher (oder
Vorstecher) ein Loch ins Gewebe eindrücken
- Mit Schraube + Neoprendichtscheibe durch Gewebe und
Distanzscheibe anschrauben
1
- technische Änderungen vorbehalten - 04 / 2007 -
Um eine Weißverfärbung des Gewebes
zu reduzieren muss die Distanzscheibe
zwischen V2A-Gewebe und verzinktem
Gitterrost montiert werden.
1
2
3
4
Distanzscheibe
2
Um eine Weißverfärbung
des Gewebes zu vermeiden
muss die Distanzscheibe zwischen
V2A-Gewebe und verzinktem Gitterrost
montiert werden.
2
Anlage vormontieren
- Aufgrund der ermittelten Position
1
positionieren und mit Bohrer D= 2,2 mm vor-
2
bohren
- Mit Schraube RK 2,9x6,5 mm
Zusatzrahmen anschrauben
Achtung:Bei Montage mit
Befestigungshalter Zusatz-
rahmen erst direkt vor
dem Anschrauben
der Licht-
schachtadeckung
montieren!
1
- Der Bund des
1
Zusatzrahmen
3
1
2
1
3
3
2
1
4
3
