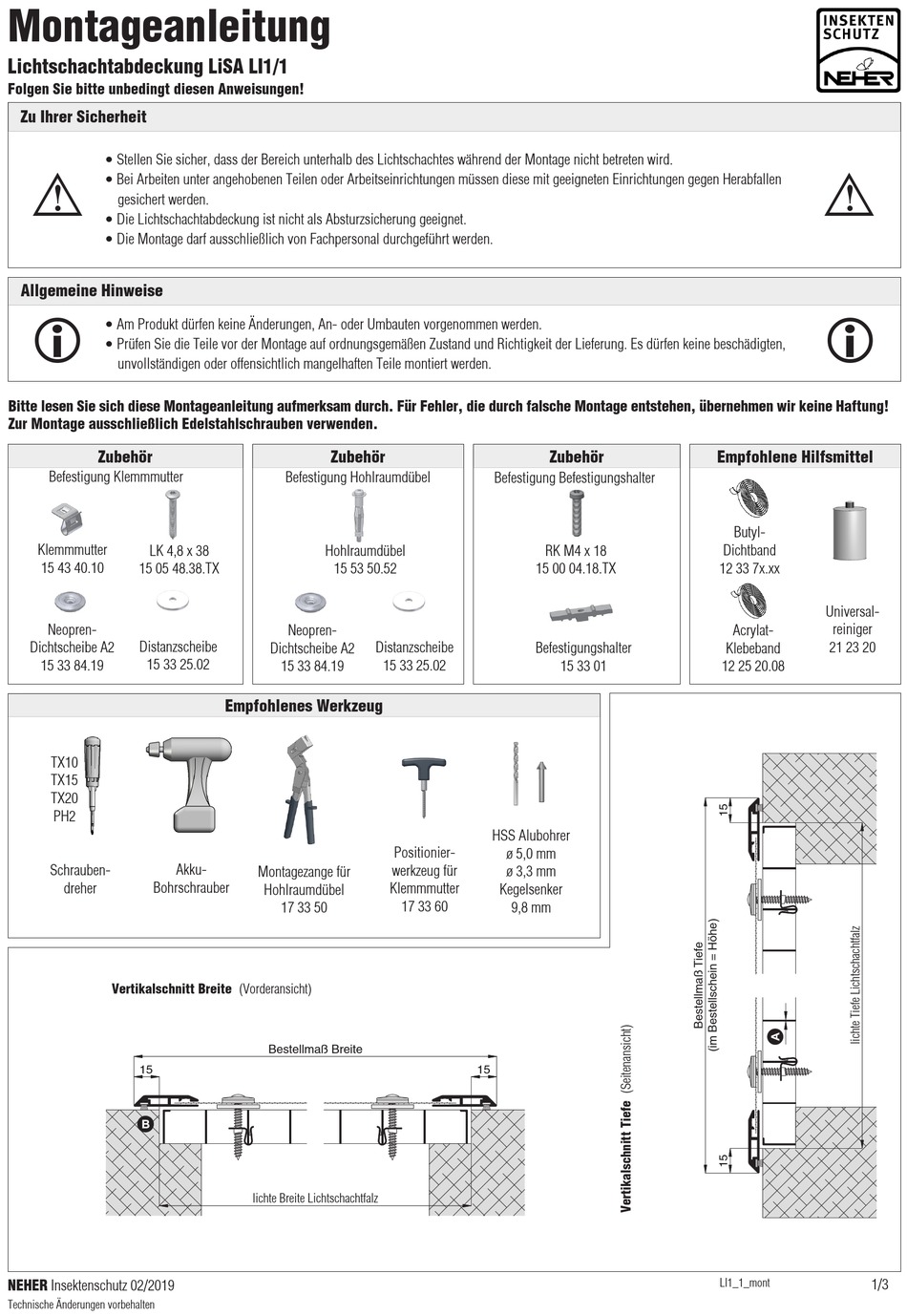

Montageanleitung
Lichtschachtabdeckung LiSA LI1/1
Folgen Sie bitte unbedingt diesen Anweisungen!
Zu Ihrer Sicherheit
• Stellen Sie sicher, dass der Bereich unterhalb des Lichtschachtes während der Montage nicht betreten wird.
�
• Bei Arbeiten unter angehobenen Teilen oder Arbeitseinrichtungen müssen diese mit geeigneten Einrichtungen gegen Herabfallen
gesichert werden.
• Die Lichtschachtabdeckung ist nicht als Absturzsicherung geeignet.
• Die Montage darf ausschließlich von Fachpersonal durchgeführt werden.
Allgemeine Hinweise
• Am Produkt dürfen keine Änderungen, An- oder Umbauten vorgenommen werden.
• Prüfen Sie die Teile vor der Montage auf ordnungsgemäßen Zustand und Richtigkeit der Lieferung. Es dürfen keine beschädigten,
unvollständigen oder offensichtlich mangelhaften Teile montiert werden.
Bitte lesen Sie sich diese Montageanleitung aufmerksam durch. Für Fehler, die durch falsche Montage entstehen, übernehmen wir keine Haftung!
Zur Montage ausschließlich Edelstahlschrauben verwenden.
Zubehör
Befestigung Klemmmutter
Klemmmutter
LK 4,8 x 38
15 43 40.10
15 05 48.38.TX
Lichtschachtabdeckung LiSA
Lichtschachtabdeckung LiSA
Neopren-
Dichtscheibe A2
Distanzscheibe
15 33 25.02
15 33 84.19
Montage: von oben geschraubt
Montage: von oben geschraubt
Positionierwerkzeug für Klemmmuttern 17 33 60,
siehe Register Montagehilfsmittel
Variante
LI1/1
TX10
TX15
TX20
Preisgestaltung
PH2
Lichtschachtabdeckungen LiSA Preisliste 1
Schrauben-
Akku-
Bestellmaße
dreher
Bohrschrauber
Breite
= lichte Breite Lichtschachtfalz
Tiefe (Höhe) = lichte Tiefe Lichtschachtfalz
Vertikalschnitt Breite (Vorderansicht)
15
Worauf Sie unbedingt achten sollten
NEHER Insektenschutz 02/2019
Stabstärke des Gitterrostes max. 3,5 mm
Technische Änderungen vorbehalten
Auflagefläche und Rechtwinkligkeit prüfen
Zubehör
Befestigung Hohlraumdübel
Hohlraumdübel
15 53 50.52
Neopren-
Dichtscheibe A2
15 33 84.19
Positionierwerkzeug für Klemmmuttern 17 33 60,
Empfohlenes Werkzeug
siehe Register Montagehilfsmittel
Auf Wunsch Lichtschachtabdeckung mit
Variante
Auf Wunsch Lichtschachtabdeckung mit
Schnellentriegelungssicherung
Schnellentriegelungssicherung
LI1/1
(Zusatzausstattungen LI1).
(Zusatzausstattungen LI1).
Preisgestaltung
Lichtschachtabdeckungen LiSA Preisliste 1
Montagezange für
Bestellmaße
Hohlraumdübel
17 33 50
Breite
= lichte Breite Lichtschachtfalz
Tiefe (Höhe) = lichte Tiefe Lichtschachtfalz
Vertikalschnitt Breite (Vorderansicht)
Bestellmaß Breite
Bestellmaß Breite
15
lichte Breite Lichtschachtfalz
lichte Breite Lichtschachtfalz
Worauf Sie unbedingt achten sollten
Stabstärke des Gitterrostes max. 3,5 mm
Auflagefläche und Rechtwinkligkeit prüfen
Befestigung Befestigungshalter
RK M4 x 18
15 00 04.18.TX
Distanzscheibe
Befestigungshalter
15 33 25.02
HSS Alubohrer
Seite 30
Seite 30
Positionier-
ø 5,0 mm
werkzeug für
ø 3,3 mm
Klemmmutter
Kegelsenker
17 33 60
+ 30 mm
9,8 mm
+ 30 mm
+ 30 mm
+ 30 mm
M 1:2.5
M 1:2.5
15
15
alternativ
alternativ
alternative Befestigungen
alternative Befestigungen
(Zusatzausstattungen LI1)
(Zusatzausstattungen LI1)
Bestellmaße verkleinern oder
Bestellmaße verkleinern oder
vergrößern
vergrößern
Zubehör
Empfohlene Hilfsmittel
12 33 7x.xx
Empfehlung
Lichtschächte
15 33 01
mit 4-seitiger Auflage
3-D Ansicht von oben
3-D Ansicht von oben
LI1_1_mont
�
Butyl-
Dichtband
Universal-
Acrylat-
reiniger
Empfehlung
21 23 20
Klebeband
Lichtschächte
12 25 20.08
mit 4-seitiger Auflage
1/3
