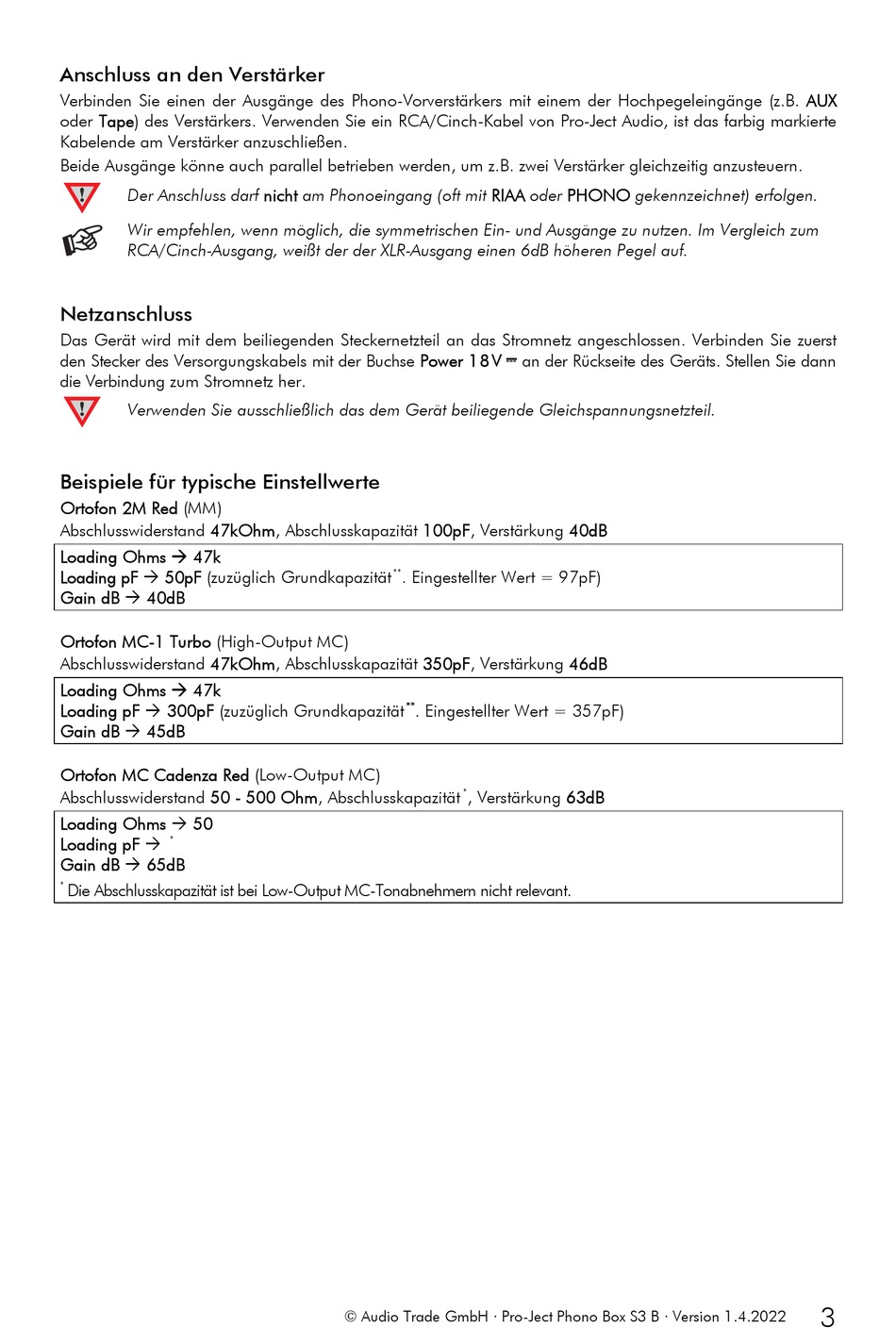

Anschluss an den Verstärker
Verbinden Sie einen der Ausgänge des Phono-Vorverstärkers mit einem der Hochpegeleingänge (z.B. AUX
oder Tape) des Verstärkers. Verwenden Sie ein RCA/Cinch-Kabel von Pro-Ject Audio, ist das farbig markierte
Kabelende am Verstärker anzuschließen.
Beide Ausgänge könne auch parallel betrieben werden, um z.B. zwei Verstärker gleichzeitig anzusteuern.
Der Anschluss darf nicht am Phonoeingang (oft mit RIAA oder PHONO gekennzeichnet) erfolgen.
Wir empfehlen, wenn möglich, die symmetrischen Ein- und Ausgänge zu nutzen. Im Vergleich zum
RCA/Cinch-Ausgang, weißt der der XLR-Ausgang einen 6dB höheren Pegel auf.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse Power 1 8 V
die Verbindung zum Stromnetz her.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
Beispiele für typische Einstellwerte
Ortofon 2M Red (MM)
Abschlusswiderstand 47kOhm, Abschlusskapazität 100pF, Verstärkung 40dB
Loading Ohms 47k
Loading pF 50pF (zuzüglich Grundkapazität
Gain dB 40dB
Ortofon MC-1 Turbo (High-Output MC)
Abschlusswiderstand 47kOhm, Abschlusskapazität 350pF, Verstärkung 46dB
Loading Ohms 47k
Loading pF 300pF (zuzüglich Grundkapazität
Gain dB 45dB
Ortofon MC Cadenza Red (Low-Output MC)
Abschlusswiderstand 50 - 500 Ohm, Abschlusskapazität
Loading Ohms 50
*
Loading pF
Gain dB 65dB
*
Die Abschlusskapazität ist bei Low-Output MC-Tonabnehmern nicht relevant.
"
**
. Eingestellter Wert = 97pF)
**
. Eingestellter Wert = 357pF)
*
, Verstärkung 63dB
© Audio Trade GmbH · Pro-Ject Phono Box S3 B · Version 1.4.2022
an der Rückseite des Geräts. Stellen Sie dann
3
