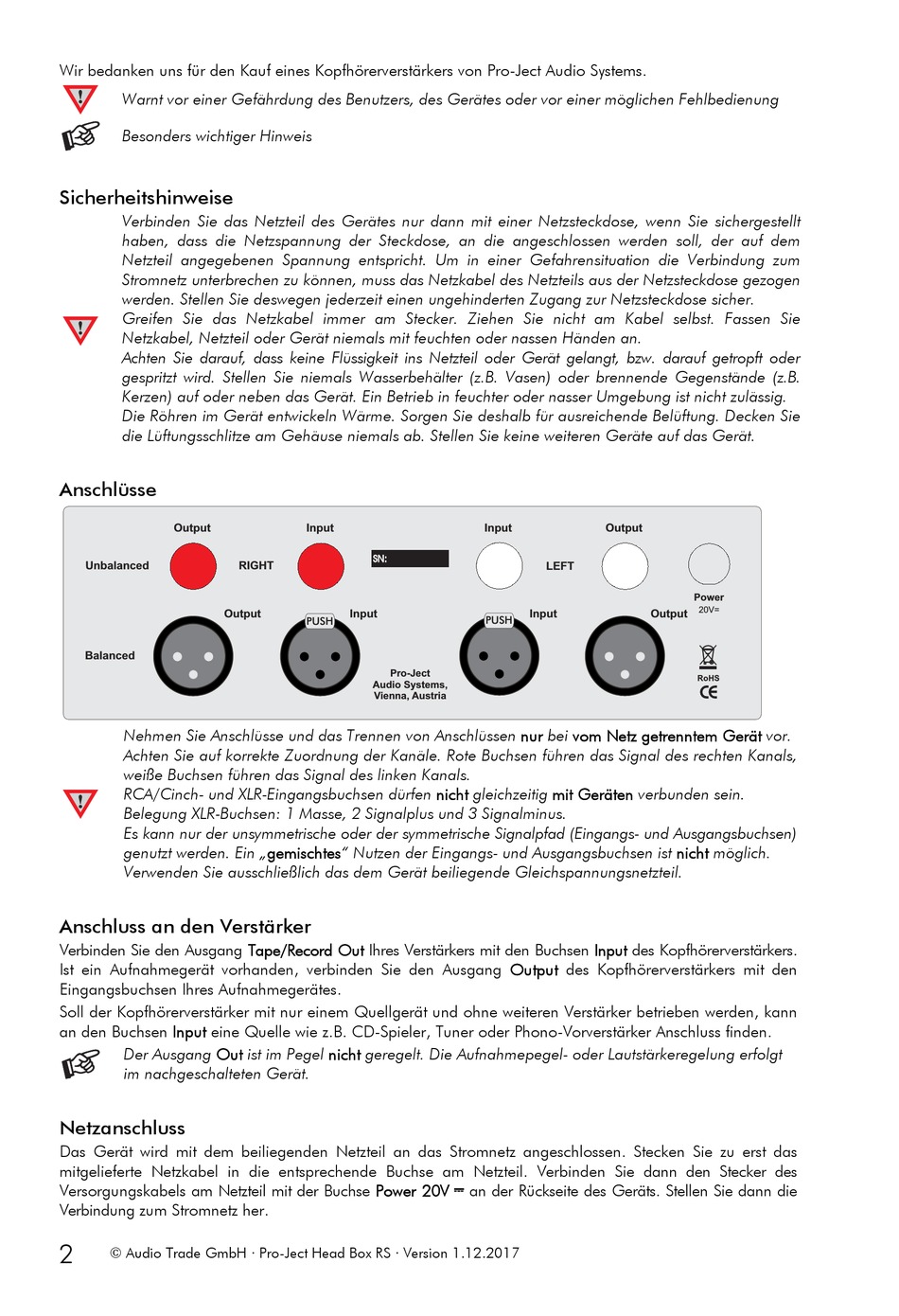

Wir bedanken uns für den Kauf eines Kopfhörerverstärkers von Pro-Ject Audio Systems.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung
Besonders wichtiger Hinweis
Sicherheitshinweise
Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt
haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem
Netzteil angegebenen Spannung entspricht. Um in einer Gefahrensituation die Verbindung zum
Stromnetz unterbrechen zu können, muss das Netzkabel des Netzteils aus der Netzsteckdose gezogen
werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher.
Greifen Sie das Netzkabel immer am Stecker. Ziehen Sie nicht am Kabel selbst. Fassen Sie
Netzkabel, Netzteil oder Gerät niemals mit feuchten oder nassen Händen an.
Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft oder
gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B.
Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig.
Die Röhren im Gerät entwickeln Wärme. Sorgen Sie deshalb für ausreichende Belüftung. Decken Sie
die Lüftungsschlitze am Gehäuse niemals ab. Stellen Sie keine weiteren Geräte auf das Gerät.
Anschlüsse
Output
Unbalanced
Balanced
Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrenntem Gerät vor.
Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals,
weiße Buchsen führen das Signal des linken Kanals.
RCA/Cinch- und XLR-Eingangsbuchsen dürfen nicht gleichzeitig mit Geräten verbunden sein.
Belegung XLR-Buchsen: 1 Masse, 2 Signalplus und 3 Signalminus.
Es kann nur der unsymmetrische oder der symmetrische Signalpfad (Eingangs- und Ausgangsbuchsen)
genutzt werden. Ein „gemischtes" Nutzen der Eingangs- und Ausgangsbuchsen ist nicht möglich.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
Anschluss an den Verstärker
Verbinden Sie den Ausgang Tape/Record Out Ihres Verstärkers mit den Buchsen Input des Kopfhörerverstärkers.
Ist ein Aufnahmegerät vorhanden, verbinden Sie den Ausgang Output des Kopfhörerverstärkers mit den
Eingangsbuchsen Ihres Aufnahmegerätes.
Soll der Kopfhörerverstärker mit nur einem Quellgerät und ohne weiteren Verstärker betrieben werden, kann
an den Buchsen Input eine Quelle wie z.B. CD-Spieler, Tuner oder Phono-Vorverstärker Anschluss finden.
Der Ausgang Out ist im Pegel nicht geregelt. Die Aufnahmepegel- oder Lautstärkeregelung erfolgt
im nachgeschalteten Gerät.
Netzanschluss
Das Gerät wird mit dem beiliegenden Netzteil an das Stromnetz angeschlossen. Stecken Sie zu erst das
mitgelieferte Netzkabel in die entsprechende Buchse am Netzteil. Verbinden Sie dann den Stecker des
Versorgungskabels am Netzteil mit der Buchse Power 20V
Verbindung zum Stromnetz her.
2
© Audio Trade GmbH · Pro-Ject Head Box RS · Version 1.12.2017
Input
RIGHT
Output
Input
PUSH
Audio Systems,
Vienna, Austria
Input
LEFT
Input
PUSH
Pro-Ject
"
an der Rückseite des Geräts. Stellen Sie dann die
Output
Power
20V=
Output
