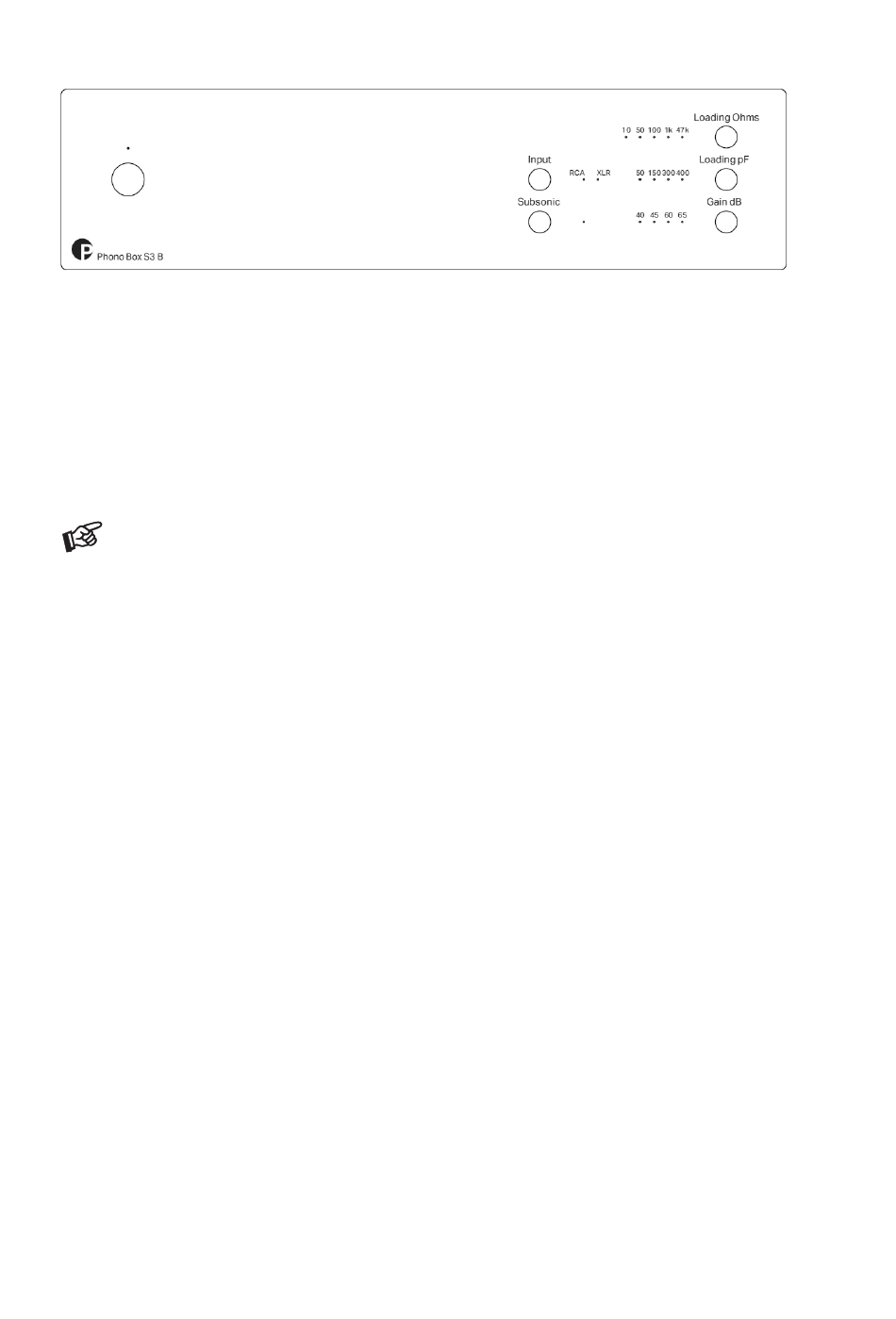

Bedienelemente auf der Gerätefront
Ein- und Ausschalten
Die Taste links auf der Gerätefront schaltet das Gerät ein und schaltet es in Stand-By zurück. Die blaue
Leuchtanzeige über der Stand-By-Taste zeigt an, dass das Gerät mit dem Netz verbunden ist.
Wählen des Eingangs
Input wählt alternierend den unsymmetrischen Eingang (RCA/Cinch-Buchsen) und die symmetrischen Eingänge
(mini-XLR-Buchse) an. Die dem Eingang zugeordnete LED leuchtet.
Einstellungen zur elektrischen Anpassung des Tonabnehmers und die Schalstellung des Subsonic-
Filters werden automatisch abgespeichert. Die Speicherung erfolgt für jeden Eingang individuell.
Mit Anwählen eines Eingangs, werden die für den Eingang individuell abgespeicherte Einstellungen
automatisch geladen.
Anpassung an den verwendeten Tonabnehmer
Mit Loading pF und Loading Ohms werden die Abschlusskapazität und der Abschlusswiderstand eingestellt.
Nach welchem Konstruktionsprinzip Ihr Tonabnehmer arbeitet, entnehmen Sie bitte dessen Anleitung. Den
für einen Low-Output MC-Tonabnehmer empfohlenen Abschlusswiderstand, wie auch die für einen MM-,
Moving Iron- oder High-Output MC-Tonabnehmer empfohlene Abschlusskapazität erfahren Sie ebenfalls in
der Bedienanleitung. Im Zweifel fragen Sie Ihren Fachhändler um Rat.
Wählen der Betriebsart
Die Betriebsart wird mit der Taste Loading Ohms umgeschaltet. Für MM-, Moving Iron- und High-Output
MC-Tonabnehmer muss 47k eingestellt sein. Für Low-Output MC-Tonabnehmern stehen die Werte 10, 50,
100 Ohm und 1kOhm zur Wahl. Mit Anwählen eines der Werte, wird in die Betriebsart MC geschaltet.
Verstärkung
Die Taste Gain dB wählt die Verstärkungen von 40dB, 45dB, 60dB und 65dB der Reihe nach an. Die gewählte
Einstellung wird von einer LED angezeigt.
4
© Audio Trade GmbH · Pro-Ject Phono Box S3 B · Version 1.4.2022
