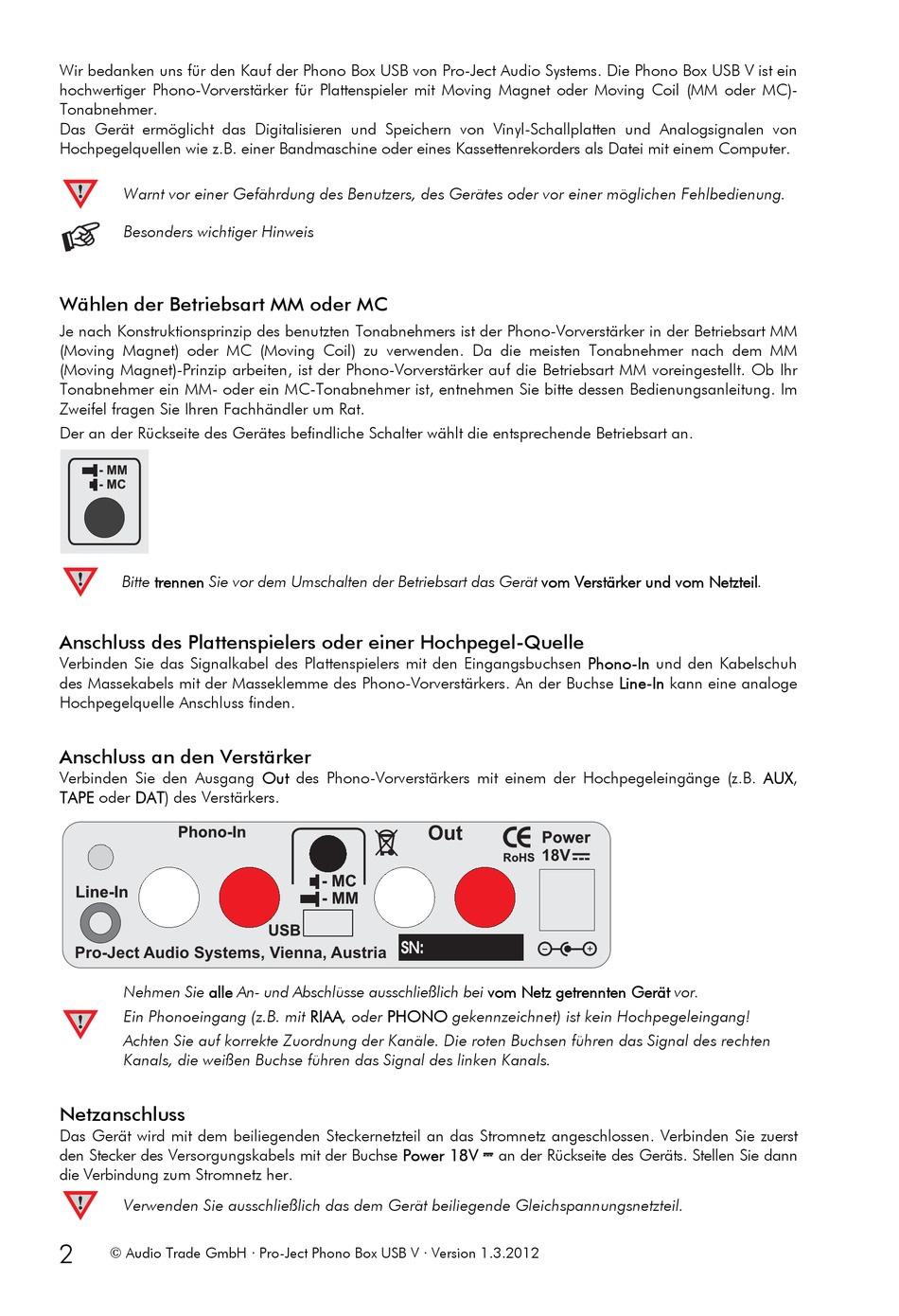

Wir bedanken uns für den Kauf der Phono Box USB von Pro-Ject Audio Systems. Die Phono Box USB V ist ein
hochwertiger Phono-Vorverstärker für Plattenspieler mit Moving Magnet oder Moving Coil (MM oder MC)-
Tonabnehmer.
Das Gerät ermöglicht das Digitalisieren und Speichern von Vinyl-Schallplatten und Analogsignalen von
Hochpegelquellen wie z.B. einer Bandmaschine oder eines Kassettenrekorders als Datei mit einem Computer.
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
Wählen der Betriebsart MM oder MC
Je nach Konstruktionsprinzip des benutzten Tonabnehmers ist der Phono-Vorverstärker in der Betriebsart MM
(Moving Magnet) oder MC (Moving Coil) zu verwenden. Da die meisten Tonabnehmer nach dem MM
(Moving Magnet)-Prinzip arbeiten, ist der Phono-Vorverstärker auf die Betriebsart MM voreingestellt. Ob Ihr
Tonabnehmer ein MM- oder ein MC-Tonabnehmer ist, entnehmen Sie bitte dessen Bedienungsanleitung. Im
Zweifel fragen Sie Ihren Fachhändler um Rat.
Der an der Rückseite des Gerätes befindliche Schalter wählt die entsprechende Betriebsart an.
Bitte trennen Sie vor dem Umschalten der Betriebsart das Gerät vom Verstärker und vom Netzteil.
Anschluss des Plattenspielers oder einer Hochpegel-Quelle
Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchsen Phono-In und den Kabelschuh
des Massekabels mit der Masseklemme des Phono-Vorverstärkers. An der Buchse Line-In kann eine analoge
Hochpegelquelle Anschluss finden.
Anschluss an den Verstärker
Verbinden Sie den Ausgang Out des Phono-Vorverstärkers mit einem der Hochpegeleingänge (z.B. AUX,
TAPE oder DAT) des Verstärkers.
Pro-Ject Audio Systems, Vienna, Austria
Nehmen Sie alle An- und Abschlüsse ausschließlich bei vom Netz getrennten Gerät vor.
Ein Phonoeingang (z.B. mit RIAA, oder PHONO gekennzeichnet) ist kein Hochpegeleingang!
Achten Sie auf korrekte Zuordnung der Kanäle. Die roten Buchsen führen das Signal des rechten
Kanals, die weißen Buchse führen das Signal des linken Kanals.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse Power 18V
die Verbindung zum Stromnetz her.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
2
© Audio Trade GmbH · Pro-Ject Phono Box USB V · Version 1.3.2012
Out
18V
"
an der Rückseite des Geräts. Stellen Sie dann
