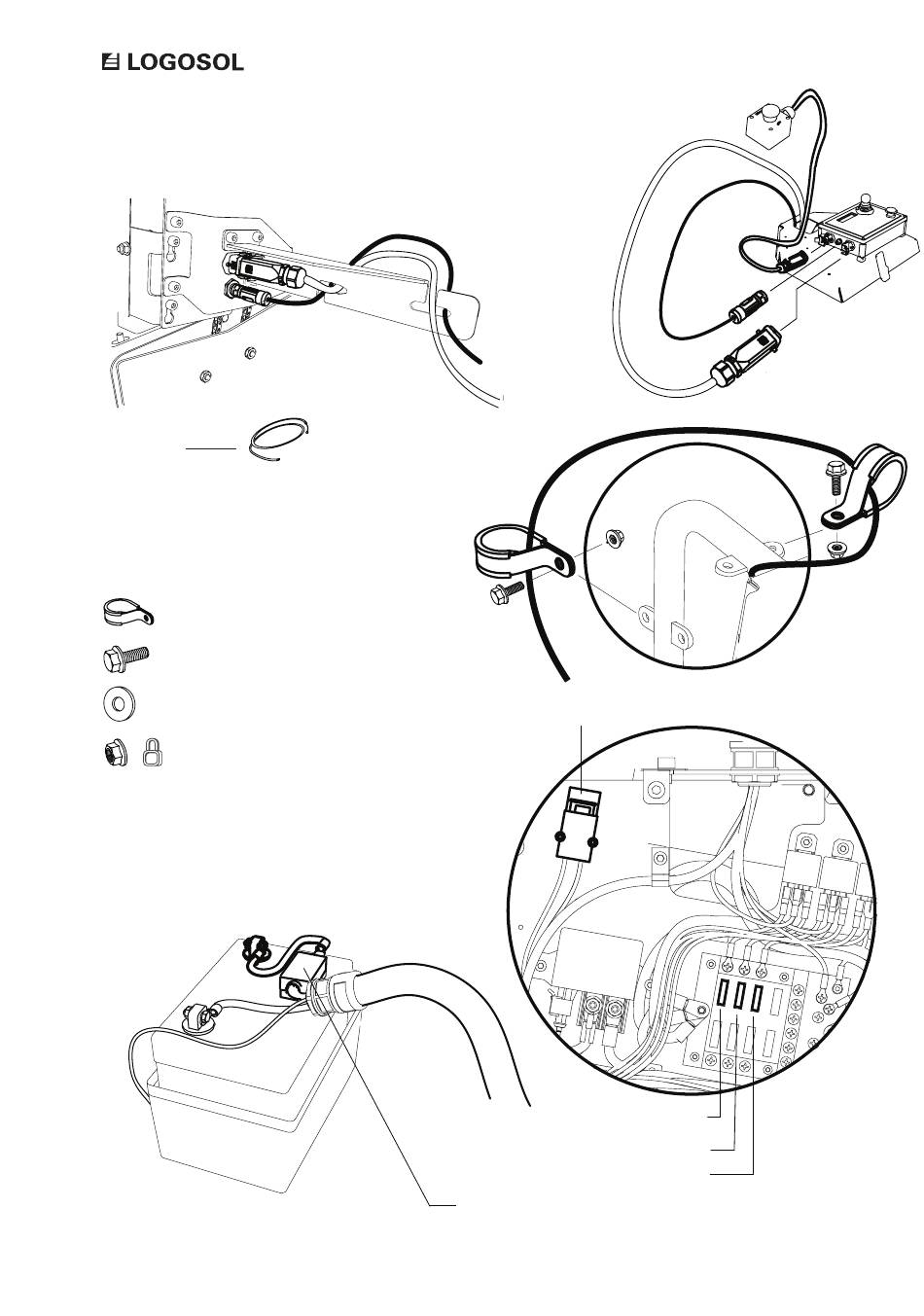

ANSCHLUSS NOT-HALT UND STEUERKASTEN
05-00004
Bei Montage der Verlängerung der
Stammauflage müssen Verlängerungskabel
05-00004 verwendet werden, 1 St. pro 2
Verlängerungen.
VERLEGUNG DER STEUERKABEL
2 x
2 x – M6x20
2 x – M6
2 x – M6
SICHERUNGEN
Die Maschine besitzt einige Sicherungen, einige
befinden sich an der Oberseite der Batterie und vier
Stück am oberen Teil des Komponentenblechs. Ampere
und Funktion werden in der Abbildung dargestellt.
26
Smart Set-
Midi/ATO 10A
Steuerpult
Vorschub
Midi/ATO 30A
Startkreis Magnetspule
Midi/ATO 10A
Haltekreis Magnetspule
Midi/ATO 10A
Stoppsignal Motor
Midi ISO 8820-5:25 32V 120A
Hauptsicherung
