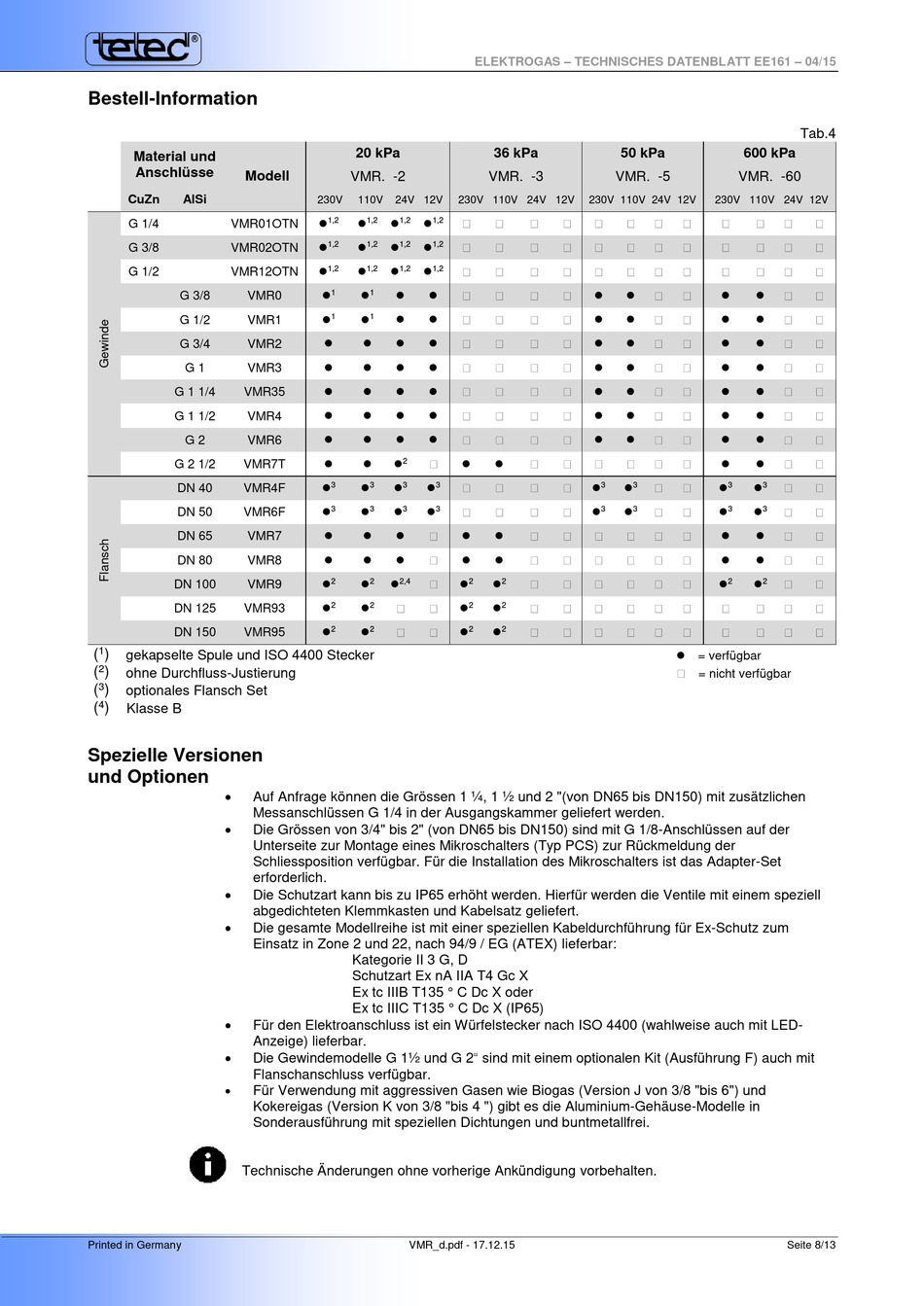

Bestell-Information
Material und
Anschlüsse
Modell
CuZn AlSi
G 1/4 VMR01OTN
G 3/8 VMR02OTN
G 1/2 VMR12OTN
G 3/8 VMR0
G 1/2 VMR1
G 3/4 VMR2
G 1 VMR3
G 1 1/4 VMR35
G 1 1/2 VMR4
G 2 VMR6
G 2 1/2 VMR7T
DN 40 VMR4F
DN 50 VMR6F
DN 65 VMR7
DN 80 VMR8
DN 100 VMR9
DN 125 VMR93
DN 150 VMR95
( 1 )
gekapselte Spule und ISO 4400 Stecker
( 2 )
ohne Durchfluss-Justierung
( 3 )
optionales Flansch Set
( )
4
Klasse B
Spezielle Versionen
und Optionen

Auf Anfrage können die Grössen 1 ¼, 1 ½ und 2 "(von DN65 bis DN150) mit zusätzlichen
Messanschlüssen G 1/4 in der Ausgangskammer geliefert werden.

Die Grössen von 3/4" bis 2" (von DN65 bis DN150) sind mit G 1/8-Anschlüssen auf der
Unterseite zur Montage eines Mikroschalters (Typ PCS) zur Rückmeldung der
Schliessposition verfügbar. Für die Installation des Mikroschalters ist das Adapter-Set
erforderlich.

Die Schutzart kann bis zu IP65 erhöht werden. Hierfür werden die Ventile mit einem speziell
abgedichteten Klemmkasten und Kabelsatz geliefert.

Die gesamte Modellreihe ist mit einer speziellen Kabeldurchführung für Ex-Schutz zum
Einsatz in Zone 2 und 22, nach 94/9 / EG (ATEX) lieferbar:

Für den Elektroanschluss ist ein Würfelstecker nach ISO 4400 (wahlweise auch mit LED-
Anzeige) lieferbar.

Die Gewindemodelle G 1½ und G 2" sind mit einem optionalen Kit (Ausführung F) auch mit
Flanschanschluss verfügbar.
 Für Verwendung mit aggressiven Gasen wie Biogas (Version J von 3/8 "bis 6") und
Kokereigas (Version K von 3/8 "bis 4 ") gibt es die Aluminium-Gehäuse-Modelle in
Sonderausführung mit speziellen Dichtungen und buntmetallfrei.
Technische Änderungen ohne vorherige Ankündigung vorbehalten.
Printed in Germany
ELEKTROGAS – TECHNISCHES DATENBLATT EE161 – 04/15
20 kPa
VMR. -2 VMR. -3
230V 110V 24V 12V 230V 110V 24V 12V
 1,2   1,2  1,2  1,2 
1,2 1,2 1,2 1,2
     
1,2 1,2 1,2 1,2
     
1 1
     
 1   1   
   
   
   
   
   
2
      
3 3 3 3
       
 3   3   3   3 
     
     
2 2 2,4   2
       
 2   2     2  
2 2 2
        
Kategorie II 3 G, D
Schutzart Ex nA IIA T4 Gc X
Ex tc IIIB T135 ° C Dc X oder
Ex tc IIIC T135 ° C Dc X (IP65)
VMR_d.pdf - 17.12.15
36 kPa 50 kPa
VMR. -5
230V 110V 24V 12V
 
 
 
 
 
 
 
3 3
   
 3   3 
2

2 
2

Tab.4
600 kPa
VMR. -60
230V 110V 24V 12V
 
 
 
 
 
 
 
 
3 3
   
 3   3 
 
 
2 2
   
= verfügbar
= nicht verfügbar
Seite 8/13
