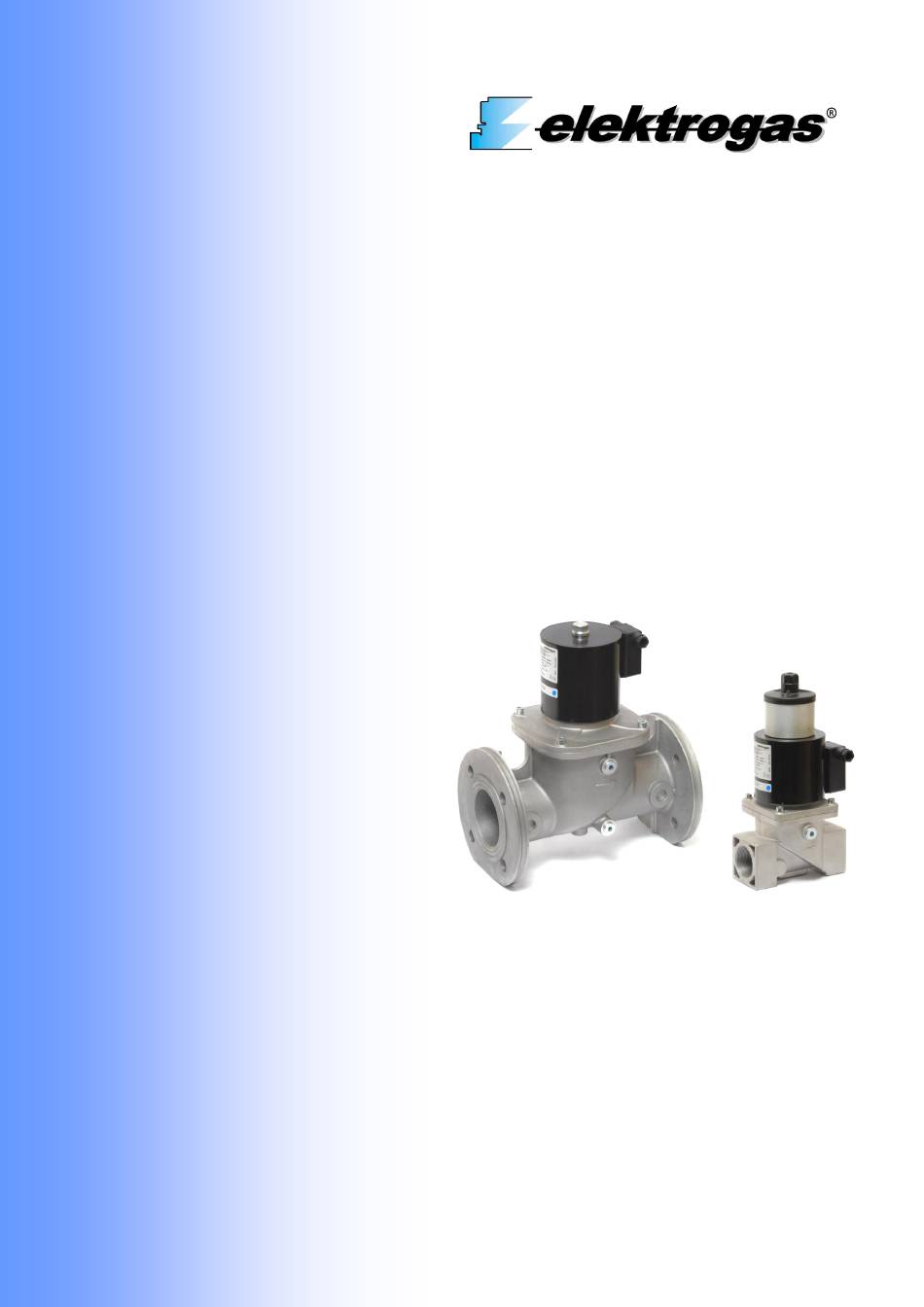

- Seite 1 Magnetventile zur Verbrennungsluft-Regelung DN20 … DN80 delta-elektrogas.com EE164 -03/17...
-
Seite 2: Inhaltsverzeichnis
Design, Installation und Wartung ......9 Normen und Zulassungen ........10 Beschreibung Die Ventile Typ VRA / VLA / VTA sind stromlos geschlossene Magnetventile für die Regulierung der kalten Verbrennungsluft (geöffnet unter Spannung). Diese Ventilart eignet sich für die Steuerung der Verbrennungsluft in Industriegasbrennern. -
Seite 3: Funktionsweise Und Anwendung
ELEKTROGAS – TECHNISCHES DATENBLATT EE164 - 03/17 Funktionsweise und Anwendung Das Ventil vom Typ VRA ist ein schnell öffnendes und schnell schließendes Magnetventil. Der Typ VLA ist ein langsam öffnendes und schnell schließendes Magnetventil. Der Typ VTA hingegen ist ein langsam öffnendes und schließendes Magnetventil. -
Seite 4: Technische Daten
ELEKTROGAS – TECHNISCHES DATENBLATT EE164 - 03/17 Technische Daten Tab. 1 Anschlüsse Gasgewinde ISO 7-1 von Rp3/4 bis Rp2½ oder ANSI-ASME B1.20 von 3/4”NPT bis 2”½NPT Flansch PN16 – ISO 7005 von DN40 bis DN80 oder ANSI-ASA-ASME B16.5 Klasse 150 von 2” bis 3”... - Seite 5 ELEKTROGAS – TECHNISCHES DATENBLATT EE164 - 03/17 Abb.3 Tab. 3 Anschlüsse Äußere Abmessungen ( Gewicht ( [mm] [in] [Kg] [lbs] Rp 3/4 2,5 / 2,7 3/4”NPT 3,46 3,78 5,71 7,05 2,13 5,5 / 6,0 Rp 1 2,5 / 2,7 1”NPT...
-
Seite 6: Durchflußcharakteristik (Druckverlust)
ELEKTROGAS – TECHNISCHES DATENBLATT EE164 - 03/17 Durchflußcharakteristik (Druckverlust) Abb.4 1,25 Kg/ m , 15°C, 1013 mbar, dry Auf Wunsch können die Ventile mit einer Bypass Bohrung im Ventilgehäuse für Kleinlast geliefert werden. Der Durchmesser muss entsprechend der min. Durchflussmenge gewählt werden. Die ungefähre Formel zur Berechnung des Durchflusses lautet wie folgt:... - Seite 7 ELEKTROGAS – TECHNISCHES DATENBLATT EE164 - 03/17 Wenn sich der im Diagramm abgelesene Durchfluss auf den Betriebsdruck bezieht und nicht auf Standardbedingungen, muss der im Diagramm abgelesene Druckabfall ∆p mit den Faktor (1+ relativer Druck in bar) multipliziert werden. Beispiel: In einem VRA62 2“...
-
Seite 8: Bestell-Information
12V AC/DC ( ) VTA für Größen 3/4” -1” nicht verfügbar. ) 12-24V für Größen 2”½ -3“ nicht verfügbar. ) 12V nur für Typ VRA verfügbar. Spezielle Versionen und Optionen Die Größen 1 1/4“, 1 1/2“ und 2“ sind auch mit ¼“ Messanschlüssen in der Auslasskammer verfügbar. -
Seite 9: Design, Installation Und Wartung
ELEKTROGAS – TECHNISCHES DATENBLATT EE164 - 03/17 Design, Installation und Wartung Zur Gewährleistung eines ordnungsgemäßen und sicheren Betriebes sowie einer langen Lebensdauer des Ventils beachten Sie die folgenden Empfehlungen bei der Auslegung der Anlage, in das das Ventil eingebaut werden soll: ... -
Seite 10: Normen Und Zulassungen
ELEKTROGAS – TECHNISCHES DATENBLATT EE164 - 03/17 Normen und Zulassungen Das Produkt erfüllt die grundlegenden Anforderungen der folgenden europäischen Richtlinien und deren Änderungen: 2014/34/EU (ATEX) falls auf dem Produkt angegeben 2014/30/EU (Elektromagnetische Verträglichkeit) 2014/35/EU (Niederspannungs-Richtlinie) 2011/65/EU (RoHS II) Das Produkt entspricht der Technischen Verordnung RT UD 004/2011, RT UD 020/2011 von Russland, Weißrussland und Kasachstan.
