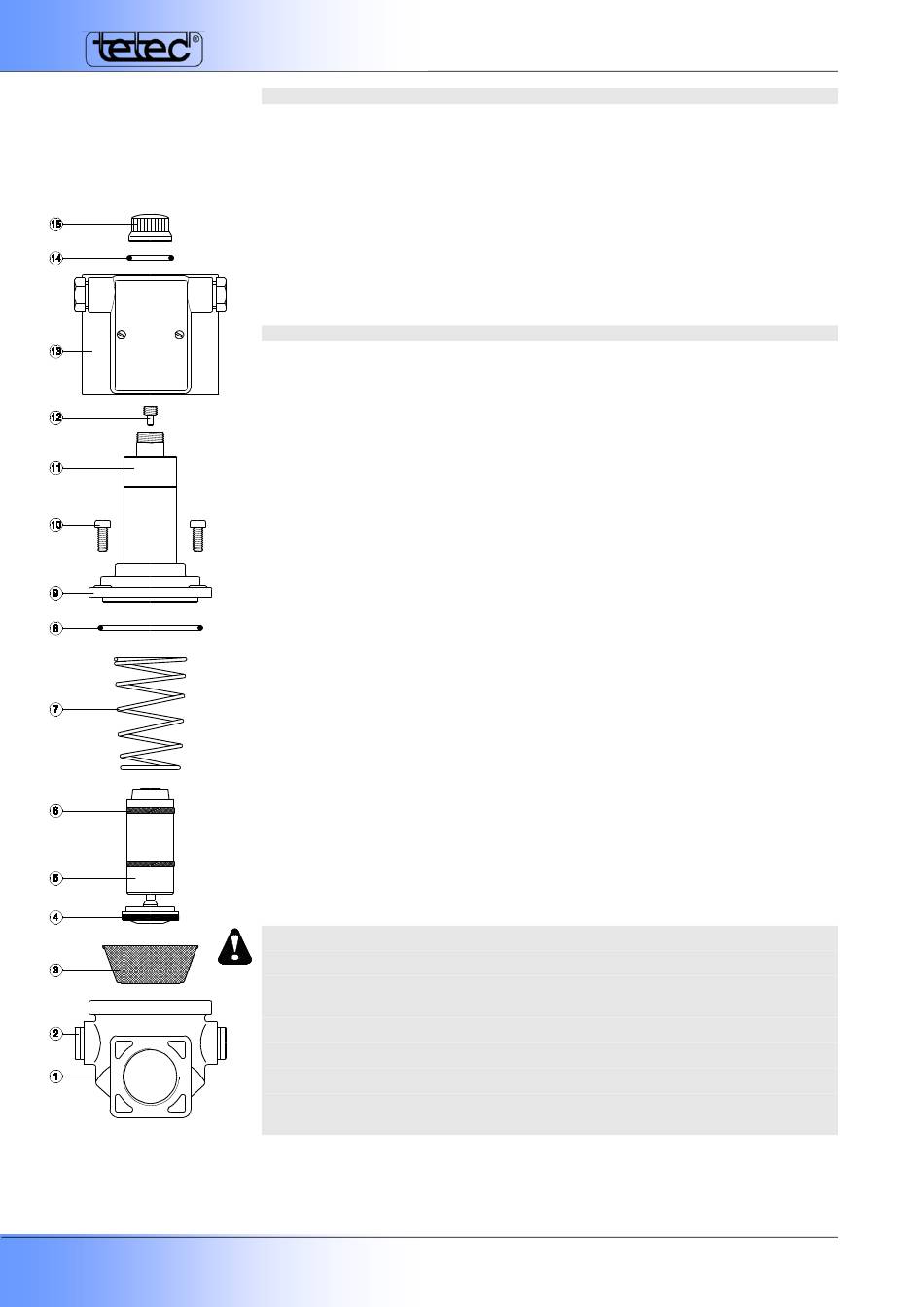

Fig. 10
Printed in Germany
ÄUSSERE ÜBERPRÜFUNG
-
Vor Beginn von Wartungsarbeiten Netzspannung abschalten.
-
Überprüfen Sie den Zustand der Steckerdichtung (2). Wenn sich die Dichtung in keinem
guten Zustand befindet, sollte sie durch eine neue ersetzt werden.
-
Überprüfen Sie, ob die elektrischen Verbindungen sauber, trocken und festgezogen sind.
-
Überprüfen Sie den Zustand der Rohrverbindungen: mit Hilfe einer aufgetragenen
Seifenlösung können Sie auf eventuelle Undichtigkeiten überprüfen.
-
Überprüfen Sie die einwandfreie Funktion des Ventils: Schalten Sie die Spulenspannung
ein und überprüfen Sie die SchließfunktionTurn off all power before servicing any part of
the system.
INTERNE ÜBERPRÜFUNG
Diese Überprüfung ist nur im Falle einer nicht einwandfreien Funktion des Ventils
durchzuführen.
Bei der internen Überprüfung des Ventils ist folgendermaßen vorzugehen:
-
Schließen Sie den Kugelhahn in der Gasleitung vor dem Ventil und stellen Sie sicher,
daß das Ventil drucklos ist.
-
Entfernen Sie die Haltemutter der Spule (15) und die Spule (13).
-
Entfernen Sie die Schrauben (10) kreuzweise auf dem oberen Flansch mit einem
Inbusschlüssel. Dabei strömt das Gas aus dem Ventil aus.
-
Überprüfen Sie den Haupt-O-Ring (8) und ersetzen Sie ihn falls nötig.
-
Reinigen Sie die Innenseite des Ventilgehäuses (11) mit einem sauberen Tuch und
Druckluft.
-
Entfernen Sie die Feder (7) und reinigen Sie diese mit Pressluft. Überprüfen Sie diese
auch auf Korrosionsfreiheit. Achten Sie auf korrekte Montagerichtung der Feder.
-
Überprüfen Sie den Zustand der Gleitringe (6) und ersetzen Sie diese, falls notwendig.
-
Reinigen Sie den Schließmechanismus (4, 5, 6) mit einem sauberen Tuch und Druckluft.
-
Überprüfen Sie den Zustand der Ventildichtung (4) und ersetzten Sie diese bei Bedarf.
-
Reinigen Sie die Dichtlippe mit einem sauberen Tuch. Verwenden Sie keine Werkzeuge,
um einer Beschädigung der Dichtlippe zu vermeiden.
-
Entfernen Sie den Filter (3) und reinigen Sie ihn mit Pressluft.
-
Bauen Sie das Ventil in umgekehrter Reihenfolge wieder zusammen
Beachten Sie bei der Wiedermontage die korrekte Position der Feder.
Nach Abschluß der Montage ist auf einwandfreie Abdichtung zwischen oberen Flansch und
Ventilgehäuse zu überprüfen.
-
Öffnen Sie den Kugelhahn, damit sich der Druck im Ventil wieder aufbauen kann.
-
Prüfen Sie mit etwas Seifenlösung zwischen oberen Flansch und Ventilgehäuse auf
eventuelle Undichtigkeit.
-
Entfernen Sie die Seifenlösung mit einem sauberen Tuch, bevor die Spule wieder
aufgesetzt wird.
ACHTUNG
Zur Vermeidung von Produktschäden und gefährlichen Situationen ist die Einbau- und
Betriebsanleitung sorgfältig zu lesen
Schalten Sie komplett die Spannung ab bevor Sie an irgendeinem Teil arbeiten.
Führen Sie Leckage- und Funktionstests nach der Montage durch.
Alle Dichtungen auf korrekte Lage kontrollieren (sonst Garantieverlust).
Alle elektrischen Anschlüsse sind in Übereinstimmung mit örtlichen und nationalen
Vorschriften durchzuführen.
Alle Arbeiten dürfen nur von qualifizierten Technikern durchgeführt werden.
