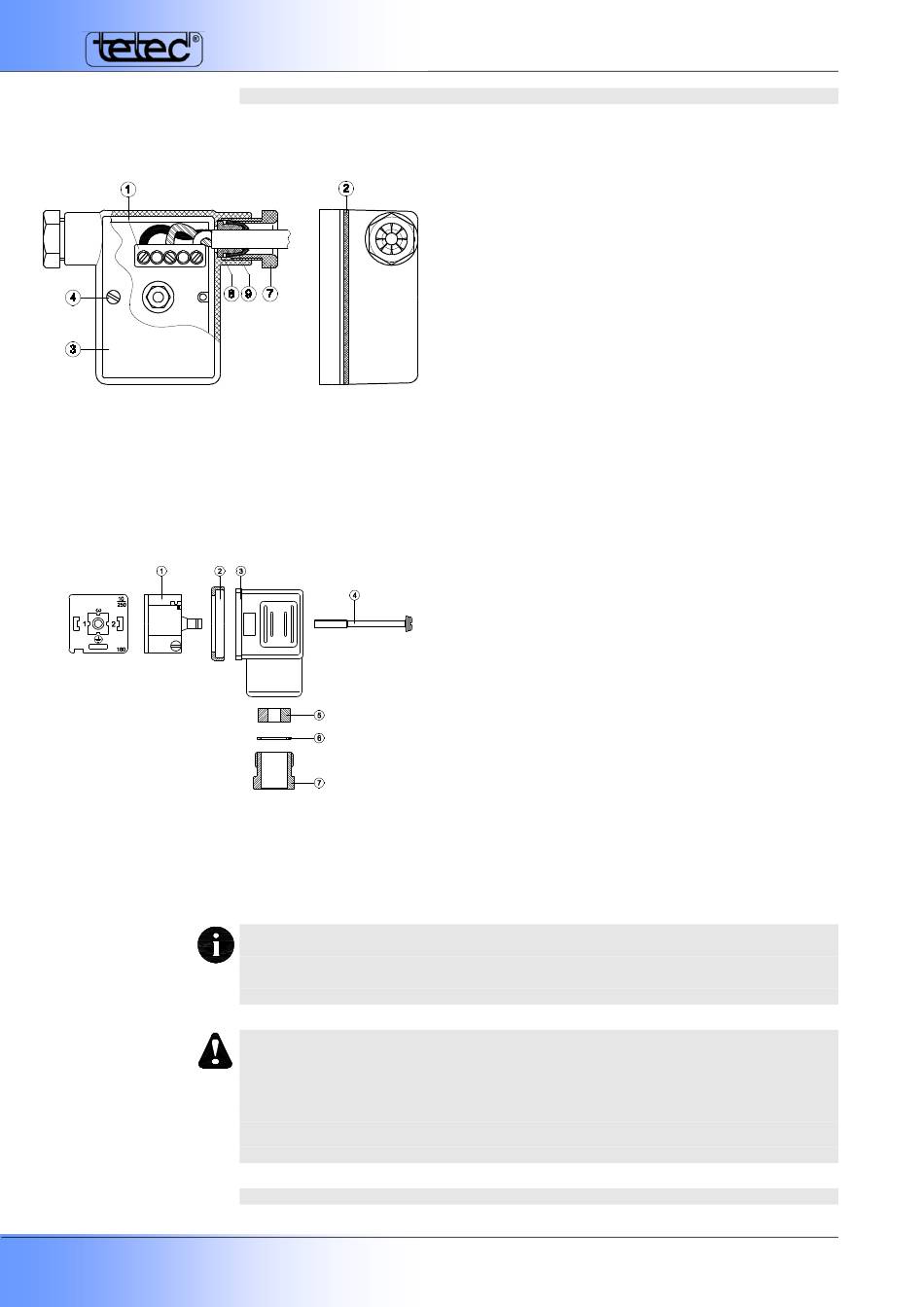

ELEKTRISCHER ANSCHLUSS (IEC 730-1)
Das Ventil wird mit einem Klemmkasten oder Standard-Stecker (siehe Tab. 4) für den elektrischen
Anschluß geliefert. Für den Anschluß ist folgendermaßen vorzugehen:
Abb. 6
Abb. 7
Dauerbetrieb (100% ED) verursacht in Abhängigkeit von den Umgebungsbedingungen
unvermeidlich eine Erhitzung der Spule. Dies ist absolut normal und kein Grund zur Sorge.
Zur Verbesserung der Spulenkühlung sollte das Ventil so montiert sein, dass freie
Luftzirkulation sichergestellt ist.
ACHTUNG
Alle Dichtungen müssen korrekt verwendet werden.
Nach der Montage ist ein Leck- und Funktionstest durchzuführen (max. Testdruck 1500
mbar).
Alle Arbeiten dürfen nur von qualifizierten Technikern und unter Beachtung der lokalen
und nationalen Vorschriften ausgeführt werden.
EINSTELLUNG DES MAX. DURCHFLUSSES (Vmax)
Printed in Germany
ELEKTROGAS – TECHNISCHES DATENBLATT EE161 – 04/15
Klemmkastenversion:
-
Klemmkastendeckel
entfernen.
-
Drehen Sie die Kabelmuffe (7) heraus und entfernen Sie
die Unterlegscheibe (8) und die konische Gummimuffe
(9).
-
Das Kabel ist durch die Kabelmuffe (7), Unterlegscheibe
(8) und Gummimuffe(9) in den Klemmkasten zu führen.
-
Schließen Sie das Kabel an die Gleichrichter-Platine
gemäß Anschlußschema an.
-
Ziehen Sie das Kabel etwas zurück und befestigen Sie
den Klemmkastendeckel wieder, stellen Sie dabei sicher,
dass die Dichtung (2) richtig platziert ist.
- Ziehen Sie die Kabelmuffe wieder fest und vergewissern Sie
sich, dass die Gummimuffe fest auf dem Kabel sitzt.
Falls Kabel durch vorher geschlossene Öffnungen gezogen
wurden, sollten alle übrigen Öffnungen mit dem
beigefügten Gummistopfen verschlossen werden.
Version mit Standard-Stecker (optional):
-
Der Stecker ist durch Lösen der Sicherungsschraube (4)
von der Spule abzunehmen.
-
Drehen Sie die Kabelmuffe (7) heraus und entfernen Sie
die Unterlegscheibe (6) und die Gummimuffe (5).
-
Um den Anschlußblock (1) vom Steckergehäuse (3)
abzunehmen, ist die Dichtung (2) zu entfernen und die
Schraube (4) komplett herauszudrehen, dann einen
flachen Schraubenzieher in den Schlitz an der Ecke
einsetzen und ziehen.
-
Das Kabel ist durch die Kabelmuffe (7), Unterlegscheibe
(6) und Gummimuffe(5) auf den Anschlußblock zu führen.
-
Die Anschlußkabel sind gemäß Kennzeichnung auf dem
Anschlußblock anzuschließen.
-
Danach ist das Kabel etwas zurückzuziehen und der
Anschlußblock wieder auf das Gehäuse aufzusetzen.
-
Ziehen Sie die Kabelmuffe wieder fest, wobei die
Gummimuffe fest auf dem Kabel sitzen muß.
-
Setzen Sie die Dichtung und die Sicherungsschraube
wieder in das Gehäuse und ziehen Sie den Stecker wieder
auf der Spule fest.
VMR_d.pdf - 17.12.15
mit
einem
Schraubenzieher
Seite 10/13
