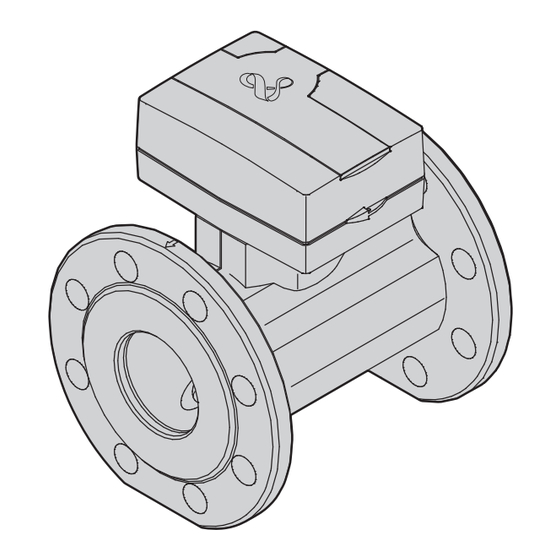

- Seite 1 Installation guide / Einbauanleitung / Guide dꞌinstallation / Instrucciones de montaje / Guia de instalação HYDRUS DN 15 ... 50 DN 50 ... 200 max. min.
- Seite 2 HYDRUS...
- Seite 3 HYDRUS Joint caoutchouc 1/4 = 30 Nm Rubber / Fiber gasket max.
- Seite 4 HYDRUS Joint caoutchouc Rubber / Fiber gasket < 16 bar < 16 bar...
- Seite 5 HYDRUS +0.1 °C ... +90 °C 0 °C = max. 50 °C < 120 kg < 80 kg <80 <120 >120 >80...
- Seite 6 HYDRUS Q4=1.25xQ3 < ᴓ 2.5 mm...
-
Seite 7: Battery Lifetime
Deutsch Français Español Português English HYDRUS The data generated by the meter can be viewed in the display loop with system information (e.g. flow rate, volume, date, due date, medium tem- perature). The loops are numbered from 01 to 09. The optical button located on the front panel enables scrolling the display loops. - Seite 8 R800 2034 30xxxxx p: 0,63 bar ∆ MAP 16 class 2 IP68 Diehl Metering Donaustraße 120 90451 Nürnberg 1 Conformity label 10 Protection class 2 Year of the declaration of con- 11 Temperature class formity 3 Type of examinaiton certificate...
-
Seite 9: Wiring Diagram
Deutsch Français Español Português English HYDRUS Pulse outputs (open drain) Input voltage max. 30 V Input current max. 27 mA Voltage drop at the active output max. 2 V / 27 mA Current through inactive output max. 5 μA / 30 V Reverse current max. - Seite 10 Deutsch Français Español Português English HYDRUS Cable pin assignment The Radio/L-Bus/Pulse, Pulse/Pulse and M-Bus/Pulse/Pulse versions of the meter are supplied with a 1.5 m 2/3/4/5-wire connecting cable with wire end ferrules. Radio/ Pulse/ M-Bus/ M-Bus 4-Wire L-Bus/ Pulse Pulse/ Pulse Pulse Pulse M-Bus...
-
Seite 11: Open Source Software Notice
Please insure that you get yourself familiar with the licenses terms and conditions before using this product. The complete license terms are available in the DIEHL Metering Download-center: https://www.diehl.com/metering/en/support-center/download-center/ If you have any questions regarding open source software used in this product, please contact DIEHL Metering support: oss-dmde@diehl.com... -
Seite 12: Batterielebensdauer
English Français Español Português Deutsch HYDRUS Die vom Zähler erzeugten Daten können auf verschiedenen, in Schleifen angeordneten Anzeigen mit Systeminformationen (z. B. Durchfluss, Volu- men, Datum, Stichtagsdatum, Medientemperatur) abgelesen werden. Die Schleifen sind mit 01 bis 09 nummeriert. Mithilfe des optischen Tasters auf dem vorderen Bedienfeld kann durch die einzelnen Schleifen gewechselt werden. - Seite 13 DN 20, T30 R800 2034 30xxxxx p: 0,63 bar ∆ MAP 16 class 2 IP68 Diehl Metering Donaustraße 120 90451 Nürnberg 1 CE-Kennzeichnung 10 Schutzklasse 2 Jahr der Konformitätserklärung 11 Temperaturklasse 3 Art der Prüfbescheinigungsnummer 12 Artikelnummer des Pro- dukts 4 Seriennummer &...
-
Seite 14: Impulsausgänge (Open Drain)
English Français Español Português Deutsch HYDRUS Impulsausgänge (Open drain) Eingangsspannung max. 30 V Eingangsstrom max. 27 mA Spannungsabfall am aktiven max. 2 V / 27 mA Ausgang Strom durch inaktiven Ausgang max. 5 μA / 30 V Rückwärtsstrom max. 27 mA Impulsdauer, Impulspause, abhängig von der Gerätekonfigura- Impulsfrequenz... -
Seite 15: Kabel Anschlussbelegung
English Français Español Português Deutsch HYDRUS Kabel Anschlussbelegung Der Zähler wird bei Funk/L-Bus/Puls, Puls/Puls, M-Bus/Puls/Puls - Variante mit einem 1,5 m langen, 2- / 3- / 4- / 5-adrigen Anschlusskabel mit Ade- rendhülsen geliefert. Funk / Puls / M-Bus M-Bus 4-adrig L-Bus / Puls... -
Seite 16: Entlüftung
Sie dieses Produkt verwenden. Die vollständi- gen Lizenzbedingungen finden Sie im DIEHL Metering Download-Center: https://www.diehl.com/metering/de/support-center/download-center/ Wenn Sie Fragen zu der im Produkt verwendeten Open Source Software haben, wenden Sie sich bitte an den Support von DIEHL Metering: oss-dmde@diehl.com -16-... - Seite 17 English Deutsch Español Português Français HYDRUS Les données recueillies par le compteur sont affichées dans les menus d’information (exemple : débit, volume, date, date d'échéance, tempéra- ture ambiante). Les menus sont numérotés de 01 à 09. La touche optique située sur le totalisateur (sous l’écran LCD) permet de faire défiler les menus.
- Seite 18 2034 30xxxxx p: 0,63 bar ∆ MAP 16 class 2 IP68 Diehl Metering Donaustraße 120 90451 Nürnberg 1 Marquage de conformité CE 10 Classe de protection (IP) 2 Millésime de fabrication 11 Classe de température 3 Numéro du certificat d’examen UE de 12 Numéro d'article du produit...
- Seite 19 English Deutsch Español Português Français HYDRUS Sorties d´impulsion (open drain) Tension d’entrée max. 30 V Intensité de courant d’entrée max. 27 mA Chute de tension à la sortie active max. 2 V / 27 mA Courant traversant la sortie inactive max.
- Seite 20 English Deutsch Español Português Français HYDRUS Affectations des bornes du câble Pour les variantes Radio/L-bus/Impulsion, Impulsion/Impulsion, M-bus/ Impulsion/Impulsion, le compteur est fourni avec un câble de raccorde- ment d’une longueur de 1,5 m à 2 / 3 / 4 / 5 conducteurs avec embouts. Radio / Impul- M-bus /...
- Seite 21 Veuillez vous assurer de bien avoir pris connaissance des conditions de licence avant d'utiliser ce produit. Les conditions de licence complètes sont disponibles dans le centre de téléchargement DIEHL Metering : https://www.diehl.com/metering/fr/assistance/centre-de- téléchargement/ Si vous avez des questions sur le logiciel open source utilisé dans le pro- duit, veuillez contacter l'assistance de DIEHL Metering : oss-dmde@diehl.com...
- Seite 22 English Deutsch Français Português Español HYDRUS Los datos generados por el contador se pueden ver en el bucle de pantalla con información del sistema (p. ej. caudal, volumen, fecha, vencimiento, temperatura media). Los bucles están numerados del 01 al 09. El sensor óptico situado en el panel frontal permite de navegar en los bucles de pantalla.
- Seite 23 2034 30xxxxx p: 0,63 bar ∆ MAP 16 class 2 IP68 Diehl Metering Donaustraße 120 90451 Nürnberg 1 Marcado de conformidad 10 Clase de protección 2 Año de fabricación 11 Clase de temperatura 3 Número de certificado de examen de 12 Código de producto...
-
Seite 24: Esquema De Conexiones
English Deutsch Français Português Español HYDRUS Salidas de impulsos (drenaje abierto) Tensión de entrada máx. 30 V Corriente de entrada máx. 27 mA Caída de tensión en la salida activada máx. 2 V / 27 mA Corriente por la salida desactivada máx. - Seite 25 English Deutsch Français Português Español HYDRUS Asignación de conexiones de cable Para las variantes radio/bus L/impulso, impulso/impulso, bus M/impulso/ impulso, el contador se suministra con un cable de conexión de 1,5 m de longitud y 2/3/4/5 hilos con virolas de cable. Radio / Impulso Bus M /...
- Seite 26 Asegúrese de estar familiarizado con las condiciones de la licencia antes de utilizar este producto. Las condiciones completas de la licencia se pue- den encontrar en el Centro de descarga de medición DIEHL: https://www.diehl.com/metering/es/centro-de-servicio-tecnico/ download-center/ Si tiene alguna pregunta sobre el software de código abierto utilizado...
- Seite 27 English Deutsch Français Español Português HYDRUS Os dados gerados pelo medidor podem ser visualizados no loop do display com as informações do sistema (por exemplo, vazão, volume, data, data de vencimento, temperatura média). Os loops estão numerados de 01 a 09. O sensor óptico situado no painel permite a rodar os loops do display.
- Seite 28 2034 30xxxxx p: 0,63 bar ∆ MAP 16 class 2 IP68 Diehl Metering Donaustraße 120 90451 Nürnberg 1 Rótulo de conformidade 10 Classe de proteção 2 Ano de fabricação 11 Classe de temperatura 3 Número do certificado de exame de tipo 12 Código do produto...
-
Seite 29: Diagrama De Fiação
English Deutsch Français Español Português HYDRUS Recursos de saídas de pulso (open drain) Tensão de entrada máx. 30 V Corrente de entrada máx. 27 mA Queda de tensão na saída ativa máx. 2 V / 27 mA Corrente através de saída inativa máx. - Seite 30 English Deutsch Français Español Português HYDRUS Pinagem do cabo Na variante rádio/bus L/pulso, pulso/pulso, bus M/pulso/pulso, o medi- dor é fornecido com um cabo de conexão de 1,5 m de comprimento de 2/3/4/5 fios com terminais de ilhós. Rádio / Pulso / Bus M / Bus M...
- Seite 31 Assegure que se familiariza com as condições da licença, antes de utilizar este produto. As condições completas da licença podem ser encontradas no DIEHL Metering Download Center: https://www.diehl.com/metering/en/support-center/download-center/ Caso tenha questões relativamente ao software Open Source utilizado no produto, contacte o serviço de apoio ao cliente da DIEHL Metering: oss-dmde@diehl.com -31-...
- Seite 32 HYDRUS EU DoC 173/4 -32-...
- Seite 33 HYDRUS EU DoC 174/4 -33-...
- Seite 34 UK DoC 173/0 UK Declaration of Conformity Instrument model/instrument: Hydrus Type 173 Name and address of the manufacturer: Diehl Metering Donaustrasse 120 90451 Nürnberg Germany This declaration of conformity is issued under the sole responsibility of the manufacturer. Object of the declaration:...
- Seite 35 UK DoC 174/0 UK Declaration of Conformity Instrument model/instrument: Hydrus Type 174 Name and address of the manufacturer: Diehl Metering Donaustrasse 120 90451 Nürnberg Germany This declaration of conformity is issued under the sole responsibility of the manufacturer. Object of the declaration:...
- Seite 36 Diehl Metering GmbH Industriestrasse 13 91522 Ansbach Phone: +49 981 1806-0 Fax: +49 981 1806-615 info-dmde@diehl.com www.diehl.com/metering...
