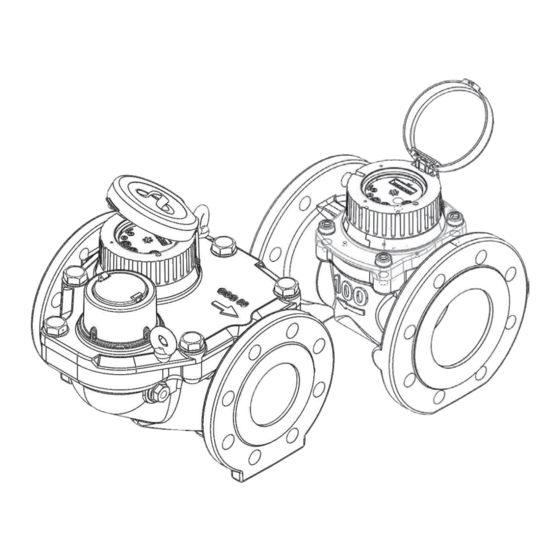

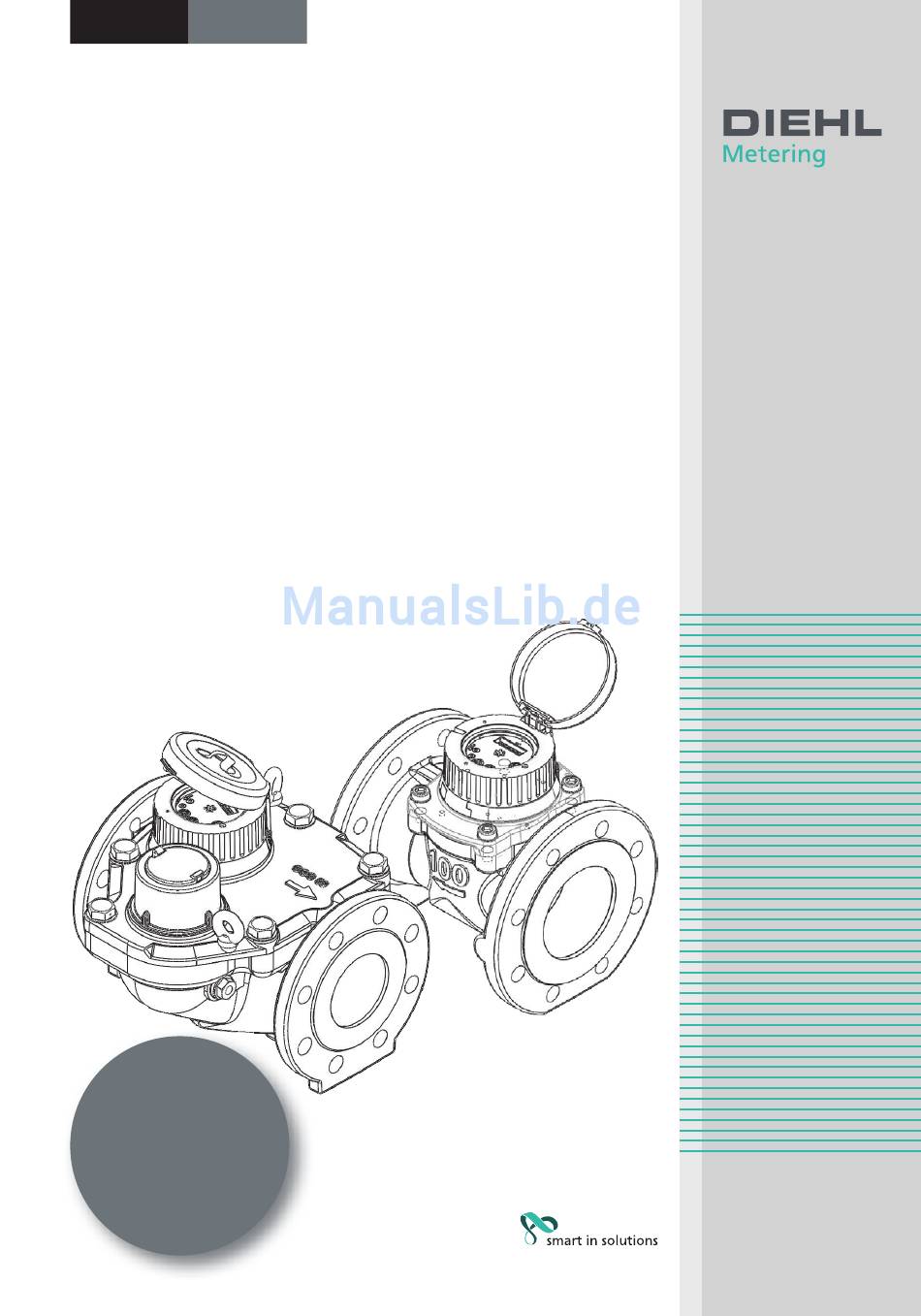

- Seite 1 Deutsch English WESAN WP WESAN WPV WESAN WPV A WESAN WS Einbauanleitung Installation guide Diese Anleitung ist dem Endkunden auszuhändigen. This guide must be given to the end consumer.
- Seite 2 Deutsch English WP, WPV, WPV A, WS WP + WPV DN 50 – 150 DN 150 – 300 1000 ltr. (250; 500 ltr. *) 10000 ltr. (2500; 5000 ltr. *) * Sonderimpuls * Special pulse 1000 ltr. 100 ltr. WESAN WS (250;...
- Seite 3 Deutsch English WP, WPV, WPV A, WS WS / WB...
- Seite 4 Deutsch WP, WPV, WPV A, WS Bemerkung Diese Installationsanleitung wendet sich an ausgebildetes Fachpersonal. Grundlegende Arbeitsschritte sind deshalb nicht aufgeführt. Wechseln Messeinsatz: Aus Zulassungsgründen muss eine Siche- rungsplombe oder Klebemarke (zwischen Gehäuse u. Gehäuse- deckel) angebracht werden. Die Plombierung am Zähler darf nicht verletzt werden! Eine ver- letzte Plombierung hat das sofortige Erlöschen der Werksgarantie und der Eichung zur Folge.
-
Seite 5: Beruhigungsstrecken
Deutsch WP, WPV, WPV A, WS ƒ Der Zähler muss vor Druckschlägen in der Rohrleitung geschützt wer- den. ƒ Der Rohrleitungsdruck und Mediumstemperatur darf nicht höher sein als die Angabe auf dem Typenschild. ƒ Jegliche Bauteile zur Durchflussregulierung (z.B. Ventile) sollten hin- ter dem Zähler montiert werden. - Seite 6 Deutsch WP, WPV, WPV A, WS Montage der Kontakteinrichtung für MFD-Zählwerk (siehe Abb. II) ƒ Schutzhaube durch Eindrücken des Schnappers (Pos. 1) abnehmen. ƒ Geber (Pos. 2) in die gewünschte Position (die Impulsfolgen sind im Zifferblatt abzulesen) am Zählwerk eindrücken. Hierzu den Geber gegen die Feder drücken und durch Druck gegen das Zählwerk ein- schnappen.
-
Seite 7: Konformitätserklärungen
Senden Sie es zum Recycling an den Hersteller zurück. Konformitätserklärungen Siehe ab Seite 12. Weitere Informationen sowie die aktuelle Konformitätserklärung finden Sie unter: http://www.diehl.com/de/diehl-metering/produkte-loesungen/ produkt-download/ Bitte wählen Sie dort den Partner "Diehl Metering GmbH" und den Produktbereich "Wasser Messtechnik" aus. - Seite 12 Deutsch English WP, WPV, WPV A, WS 11.1 DMDE-CE 153/7 -12-...
