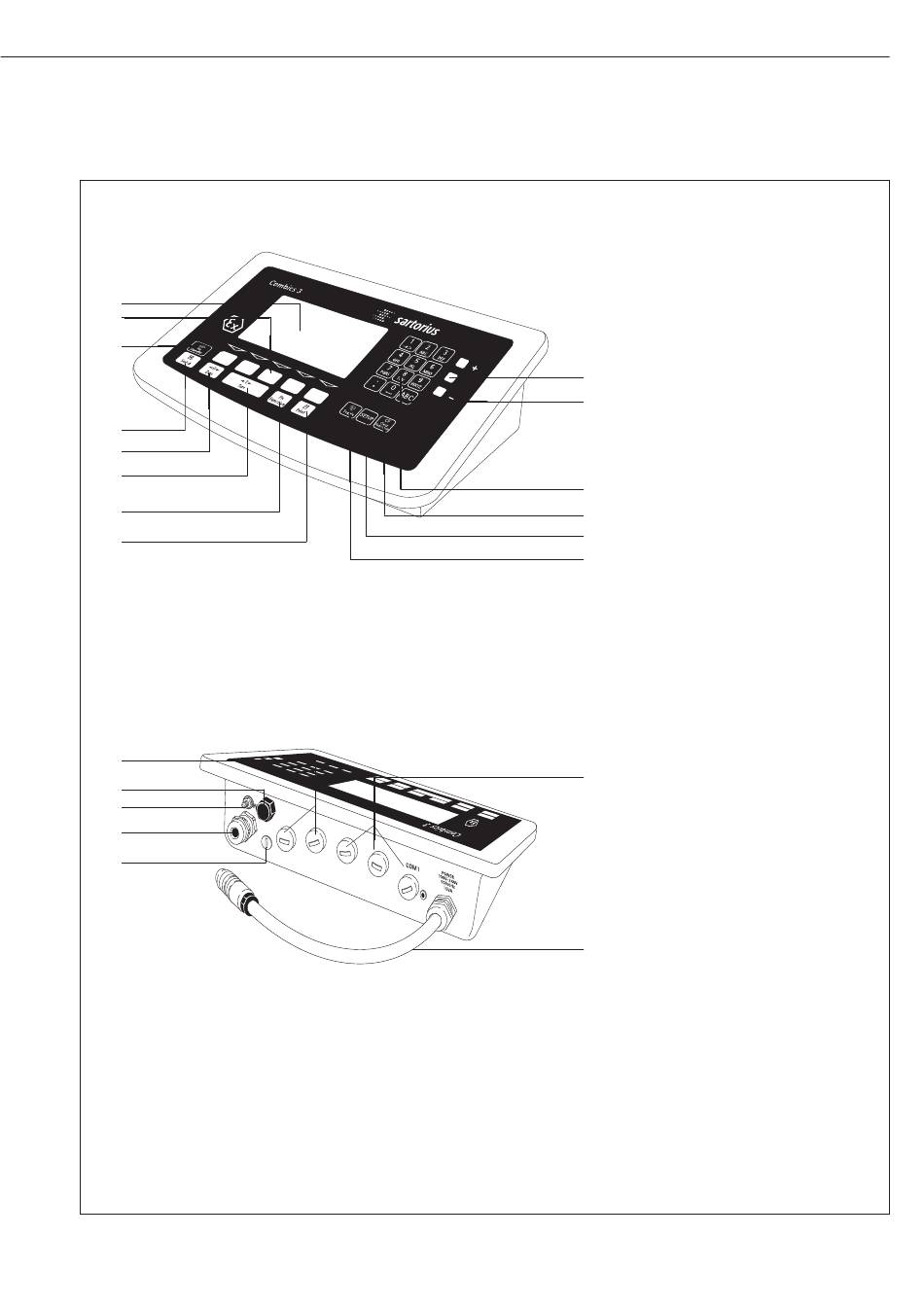

Schéma des appareils
Afficheur et clavier: Combics 3
14
13
12
11
10
9
8
7
Face arrière :
21
20
19
18
17
Afficheur et clavier
1 Voyants de contrôle
(pour contrôle +/- et classement)
2 Touche de commutation pour
l'entrée de lettres
3 Clavier alphanumérique
4 Touche «Effacer»
5 Préréglages : Accès au setup
6 Commutation Programme
d'application|informations
spécifiques à l'application
1
7
Sortie des données
2
8 Brut/Net, 2ème unité ou
résolution 10 fois supérieure
(selon le réglage)
9 Tarage
10 Mise à zéro
11 Changement de plate-forme de
3
pesée
12 Mise en marche/Arrêt
4
13 Touches de fonction
5
14 Afficheur à matrice à point
6
graphique
Face arrière
15 Interface RS232C «COM1»
16 Câble de réseau avec connecteur
spécifique au pays
15
17 Accès au commutateur de
verrouillage (fonctionnement
standard ou en usage réglementé)
18 Raccordement de la plate-forme
de pesée
19 Borne de compensation de
potentiel (mise à la terre)
20 Vanne d'aération, moment de
couple : 1,5 Nm
21 Interface COM2
16
21
