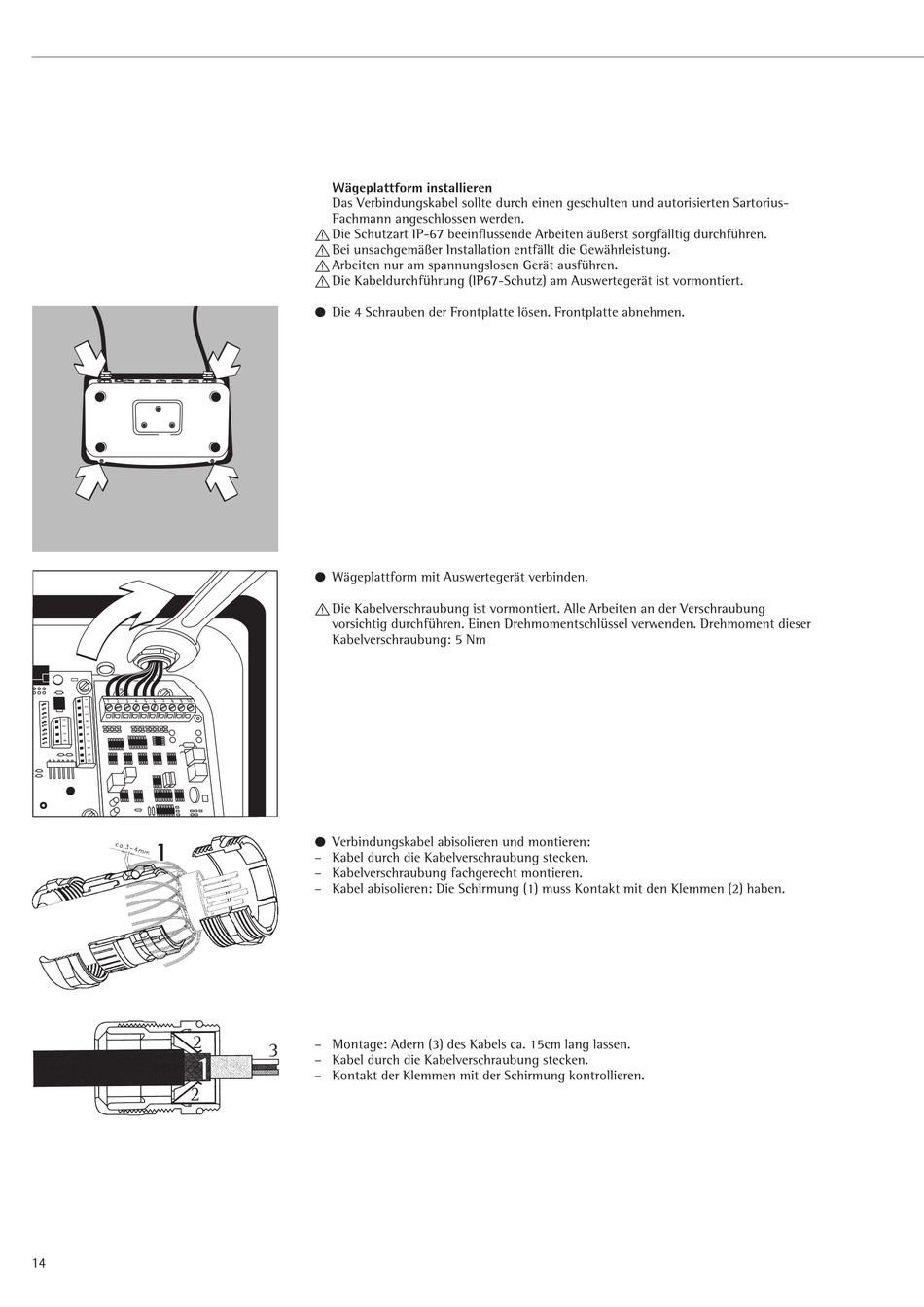

Wägeplattform installieren
Das Verbindungskabel sollte durch einen geschulten und autorisierten Sartorius-
Fachmann angeschlossen werden.
!
Die Schutzart IP-67 beeinflussende Arbeiten äußerst sorgfälltig durchführen.
!
Bei unsachgemäßer Installation entfällt die Gewährleistung.
!
Arbeiten nur am spannungslosen Gerät ausführen.
!
Die Kabeldurchführung (IP67-Schutz) am Auswertegerät ist vormontiert.
§ Die 4 Schrauben der Frontplatte lösen. Frontplatte abnehmen.
§ Wägeplattform mit Auswertegerät verbinden.
!
Die Kabelverschraubung ist vormontiert. Alle Arbeiten an der Verschraubung
vorsichtig durchführen. Einen Drehmomentschlüssel verwenden. Drehmoment dieser
Kabelverschraubung: 5 Nm
§ Verbindungskabel abisolieren und montieren:
– Kabel durch die Kabelverschraubung stecken.
– Kabelverschraubung fachgerecht montieren.
– Kabel abisolieren: Die Schirmung (1) muss Kontakt mit den Klemmen (2) haben.
– Montage: Adern (3) des Kabels ca. 15cm lang lassen.
– Kabel durch die Kabelverschraubung stecken.
– Kontakt der Klemmen mit der Schirmung kontrollieren.
