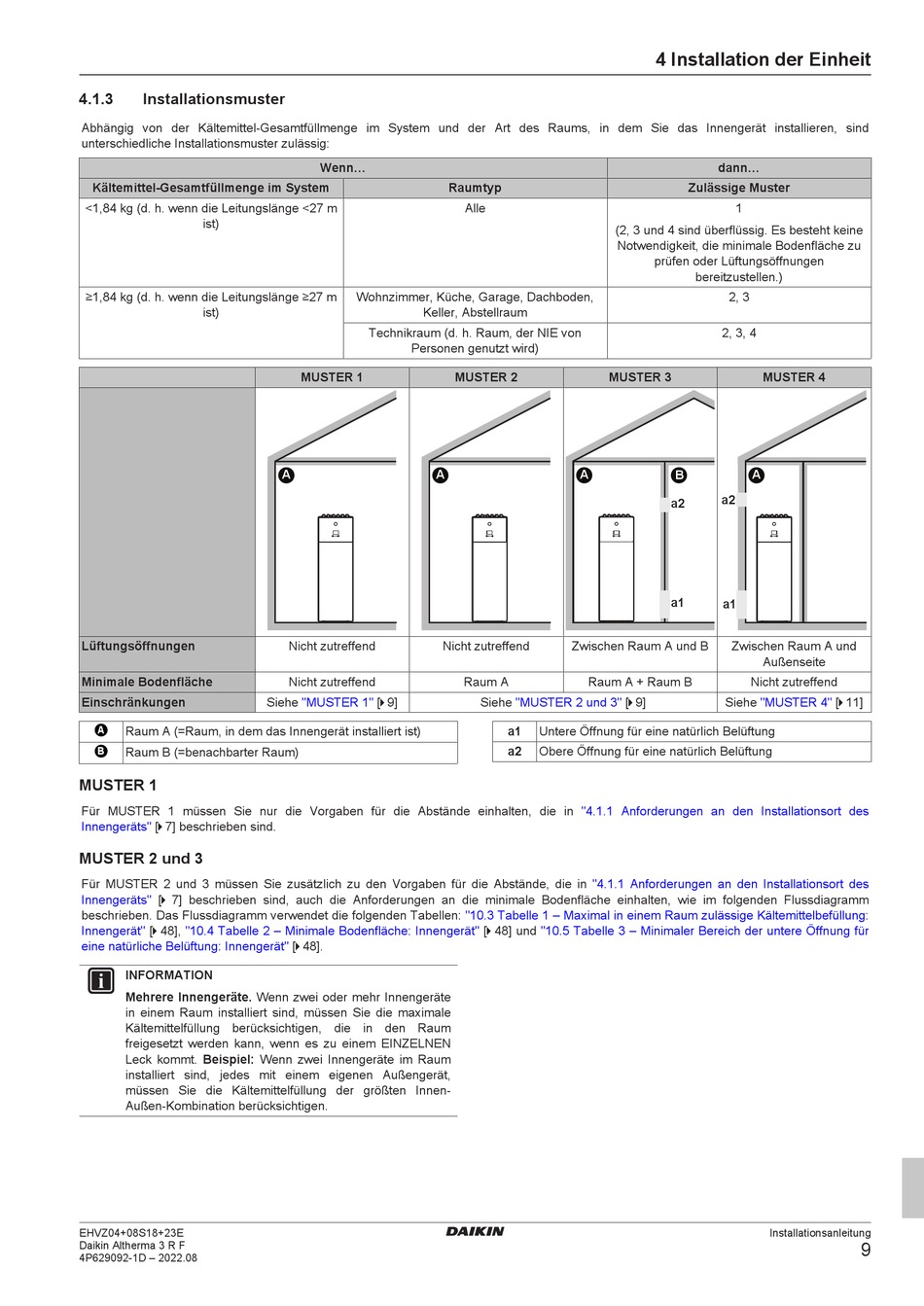

4.1.3
Installationsmuster
Abhängig von der Kältemittel-Gesamtfüllmenge im System und der Art des Raums, in dem Sie das Innengerät installieren, sind
unterschiedliche Installationsmuster zulässig:
Kältemittel-Gesamtfüllmenge im System
<1,84 kg (d. h. wenn die Leitungslänge <27 m
ist)
≥1,84 kg (d. h. wenn die Leitungslänge ≥27 m
ist)
Lüftungsöffnungen
Minimale Bodenfläche
Einschränkungen
A
Raum A (=Raum, in dem das Innengerät installiert ist)
B
Raum B (=benachbarter Raum)
MUSTER 1
Für MUSTER 1 müssen Sie nur die Vorgaben für die Abstände einhalten, die in
Innengeräts" [ 4 7] beschrieben sind.
MUSTER 2 und 3
Für MUSTER 2 und 3 müssen Sie zusätzlich zu den Vorgaben für die Abstände, die in
Innengeräts" [ 4 7] beschrieben sind, auch die Anforderungen an die minimale Bodenfläche einhalten, wie im folgenden Flussdiagramm
beschrieben. Das Flussdiagramm verwendet die folgenden Tabellen:
Innengerät" [ 4 48],
"10.4 Tabelle 2 – Minimale Bodenfläche:
Innengerät" [ 4 48].
eine natürliche Belüftung:
INFORMATION
Mehrere Innengeräte. Wenn zwei oder mehr Innengeräte
in einem Raum installiert sind, müssen Sie die maximale
Kältemittelfüllung berücksichtigen, die in den Raum
freigesetzt werden kann, wenn es zu einem EINZELNEN
Leck kommt. Beispiel: Wenn zwei Innengeräte im Raum
installiert sind, jedes mit einem eigenen Außengerät,
müssen Sie die Kältemittelfüllung der größten Innen-
Außen-Kombination berücksichtigen.
EHVZ04+08S18+23E
Daikin Altherma 3 R F
4P629092-1D – 2022.08
Wenn...
Wohnzimmer, Küche, Garage, Dachboden,
Keller, Abstellraum
Technikraum (d. h. Raum, der NIE von
Personen genutzt wird)
MUSTER 1
A
A
Nicht zutreffend
Nicht zutreffend
1" [ 4 9]
Siehe
"MUSTER
Innengerät" [ 4 48] und
Raumtyp
Alle
(2, 3 und 4 sind überflüssig. Es besteht keine
Notwendigkeit, die minimale Bodenfläche zu
MUSTER 2
MUSTER 3
A
Nicht zutreffend
Zwischen Raum A und B
Raum A
Raum A + Raum B
3" [ 4 9]
Siehe
"MUSTER 2 und
a1
Untere Öffnung für eine natürlich Belüftung
a2
Obere Öffnung für eine natürlich Belüftung
"4.1.1 Anforderungen an den Installationsort des
"4.1.1 Anforderungen an den Installationsort des
"10.3 Tabelle 1 – Maximal in einem Raum zulässige Kältemittelbefüllung:
"10.5 Tabelle 3 – Minimaler Bereich der untere Öffnung für
4 Installation der Einheit
dann...
Zulässige Muster
1
prüfen oder Lüftungsöffnungen
bereitzustellen.)
2, 3
2, 3, 4
MUSTER 4
B
A
a2
a2
a1
a1
Zwischen Raum A und
Außenseite
Nicht zutreffend
4" [ 4 11]
Siehe
"MUSTER
Installationsanleitung
9
