Betriebsanleitung

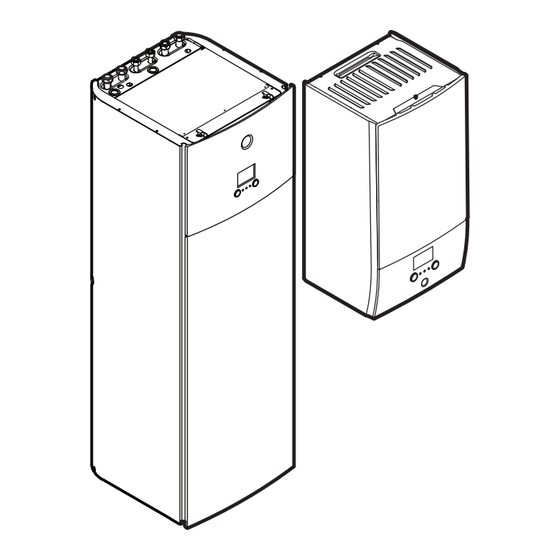

Daikin Altherma 3 H MT F+W
ETVH12S(U)18E▲6V▼
ETVH12S(U)23E▲6V▼
ETVH12S18E▲9W▼
ETVH12S23E▲9W▼
ETVX12S18E▲6V▼
ETVX12S23E▲6V▼
ETVX12S18E▲9W▼
ETVX12S23E▲9W▼
ETBH12E▲6V▼
ETBH12E▲9W▼
ETBX12E▲6V▼
ETBX12E▲9W▼
Betriebsanleitung
Deutsch
▲= A, B, C, ..., Z
Daikin Altherma 3 H MT F+W
▼= , , 1, 2, 3, ..., 9
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin Altherma 3 H MT F+W ETVH12UE6V Serie
Inhaltszusammenfassung für Daikin Altherma 3 H MT F+W ETVH12UE6V Serie
- Seite 1 Betriebsanleitung Daikin Altherma 3 H MT F+W ETVH12S(U)18E▲6V▼ ETVH12S(U)23E▲6V▼ ETVH12S18E▲9W▼ ETVH12S23E▲9W▼ ETVX12S18E▲6V▼ ETVX12S23E▲6V▼ ETVX12S18E▲9W▼ ETVX12S23E▲9W▼ ETBH12E▲6V▼ ETBH12E▲9W▼ ETBX12E▲6V▼ ETBX12E▲9W▼ Betriebsanleitung Deutsch ▲= A, B, C, …, Z Daikin Altherma 3 H MT F+W ▼= , , 1, 2, 3, …, 9...
-
Seite 2: Inhaltsverzeichnis
, um Ihr Modell zu finden. 9 Entsorgung Neueste Ausgaben der mitgelieferten Dokumentation gibt es 10 Glossar gegebenenfalls auf der regionalen Daikin-Webseite oder bei Ihrem Installateur. 11 Monteureinstellungen: Vom Monteur Die Original-Dokumentation ist in Englisch verfasst. Bei der auszufüllende Tabellen... -
Seite 3: Sicherheitshinweise Für Benutzer
Einheit zu betreiben ist, wenden Sie Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt sich an Ihren Installateur. und für die Gesundheit von Menschen keine negativen ETVH/X12S18+23E + ETBH/X12E Betriebsanleitung Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 4: Instruktionen Für Sicheren Betrieb
▪ Beachten Sie, dass das Kältemittel innerhalb des Systems geruchlos ist. Abhängig vom Systemlayout kann das System: ▪ einen Raum erwärmen ▪ Einen Raum kühlen ▪ Brauchwasser erzeugen (wenn Brauchwasserspeicher installiert ist) Betriebsanleitung ETVH/X12S18+23E + ETBH/X12E Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 5: Komponenten In Einem Typischen Systemlayout
Betrieb Heizen/Kühlen Speicher 2 Setzen Sie den Betrieb auf Ein oder Aus. So ändern Sie die Soll-Raumtemperatur Während Raumtemperatursteuerung können Raumtemperatur-Sollwert-Bildschirm verwenden, Soll- Raumtemperatur abzulesen und anzupassen. ETVH/X12S18+23E + ETBH/X12E Betriebsanleitung Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... - Seite 6 Gehen Sie zu … Bestätigen Sie die Änderungen und fahren Sie fort. Hauptzone – Heizung [2.5] Hauptzone > Weitere Informationen Witterungsgeführte Heizkurve Nähere Informationen finden Sie auch unter: Betriebsanleitung ETVH/X12S18+23E + ETBH/X12E Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08...
-
Seite 7: Brauchwasser
Situationen wird empfohlen, zu einem der folgenden Modi zu wechseln: ▪ Zur Navigation durch die Bildschirme, Menüs und Einstellungen des LCD-Bildschirms ▪ Nur Programm ▪ Zum Festlegen von Werten ▪ Programm + Warmhalten ETVH/X12S18+23E + ETBH/X12E Betriebsanleitung Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... - Seite 8 Bildschirms angezeigt werden. ▪ : Rechten Regler drehen. Durch die möglichen Werte und Einstellungen navigieren. ▪ : Rechten Regler drücken. Auswahl bestätigen und zum nächsten Menüelement wechseln. Betriebsanleitung ETVH/X12S18+23E + ETBH/X12E Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08...
-
Seite 9: Menüstruktur: Übersicht Über Die Benutzereinstellungen
Nur zutreffend für Modelle, bei denen ein Kühlbetrieb möglich ist (**) Nur für den Monteur zugänglich (***) Nur zutreffend, wenn WLAN installiert wurde INFORMATION Abhängig von den gewählten Monteureinstellungen und Gerätetyp sind Einstellungen sichtbar/ ausgeblendet. ETVH/X12S18+23E + ETBH/X12E Betriebsanleitung Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 10: Mögliche Bildschirme: Überblick
Mögliche Aktionen in diesem Bildschirm Heizbedarf im Raum geregelt. Durchlaufen Sie die Liste des Hauptmenüs. i2 Installierter Heizverteilsystem-Typ: Gehen Sie zum Hauptmenübildschirm. Fußbodenheizung Aktivieren/deaktivieren Sie Brotkrumen. Ventilator-Konvektor Heizkörper Gemessene Raumtemperatur Vorlauftemperatur-Sollwert Betriebsanleitung ETVH/X12S18+23E + ETBH/X12E Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 11: Hauptmenübildschirm
Raumthermostat) das Speicher Innengerät steuert. Legen Sie die Raumtemperatur fest. Zeigt das zutreffende Symbol für Ihren Hauptzone Hauptzonen-Emittertyp an. Legen Sie die Vorlauftemperatur für die Hauptzone fest. ETVH/X12S18+23E + ETBH/X12E Betriebsanleitung Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 12: Detaillierter Bildschirm Mit Werten
Desinfektionsmodus. Auch wenn Sie den Heizbetrieb ausschalten ([C.3]: Betrieb > Speicher), bleibt der Desinfektionsmodus. aktiv. Wenn Sie aber die Desinfektion während der Ausführung ausschalten, kommt es zu einem AH-Fehler. Betriebsanleitung ETVH/X12S18+23E + ETBH/X12E Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 13: Auslesen Von Informationen
1 Gehen Sie zu [1.1]: Raum > Zeitprogramm. Dauerhaftes Festlegen des Betriebsmodus. Hauptmenü 2 Wählen Sie Nein. Beschränken der automatischen Umschaltung entsprechend einem monatlichen Programm. ETVH/X12S18+23E + ETBH/X12E Betriebsanleitung Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 14: So Ändern Sie Die Soll-Vorlauftemperatur
▪ Um 00:00 Uhr wiederholt sich der Zyklus. 15°C 5.7.3 Programmbetrieb+Warmhaltebetrieb Programm-Modus Warmhalten-Betrieb 00:00 07:00 14:00 21:00 Brauchwasserregelung identisch mit dem Programm-Modus. Wenn Brauchwasserspeichertemperatur Brauchwasserspeichertemperatur jedoch unter einen Zeit Voreinstellwert fällt (=Warmhalte-Speichertemperatur – Betriebsanleitung ETVH/X12S18+23E + ETBH/X12E Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 15: Verwendung Des Brauchwasser-Hochleistungsbetriebs
Vorgehensweisen Programmierung anderer Bearbeiten Programme sind identisch. Kopieren So programmieren Sie das Programm: Überblick Beispiel: Sie möchten das folgende Programm programmieren: 3 Wählen Sie zur Bestätigung OK. ETVH/X12S18+23E + ETBH/X12E Betriebsanleitung Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... - Seite 16 So benennen Sie das Programm um 1 Wählen Sie den Namen des aktuellen Programms. Ergebnis: Neben dem kopierten Tag wird "C" Benutzerdef. 1 angezeigt. 3 Wählen Sie Dienstag. Benutzerdef. 1 Betriebsanleitung ETVH/X12S18+23E + ETBH/X12E Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08...
-
Seite 17: Witterungsgeführte Kurve
▪ Zusatzzone – Kühlen ▪ Ändern Sie die Korrektur, um die Vorlauftemperatur für unterschiedliche Umgebungstemperaturen gleichmäßig ▪ Speicher (nur für Monteure verfügbar) erhöhen oder senken. Wenn Beispiel ETVH/X12S18+23E + ETBH/X12E Betriebsanleitung Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 18: Verwenden Der Witterungsgeführten Kurven
Hauptzone – Kühlen [2.6] Hauptzone > Witterungsgeführte Kühlkurve ▪ : Brauchwasserspeicher Zusatzzone – Heizung [3.5] Zusatzzone > Witterungsgeführte Heizkurve [3.6] Zusatzzone > Zusatzzone – Kühlen Witterungsgeführte Kühlkurve Betriebsanleitung ETVH/X12S18+23E + ETBH/X12E Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 19: Tipps Zum Energiesparen
IMMER gemäß Ihren aktuellen Kältemitteltyp: R32 Anforderungen eingestellt ist. Jedes eingesparte Grad kann bis zu Erderwärmungspotenzial (GWP = global warming potential): 675 6% der Heiz-/Kühlkosten einsparen. ETVH/X12S18+23E + ETBH/X12E Betriebsanleitung Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 20: Fehlerdiagnose Und -Beseitigung
Im Fall eines Fehlers wird Folgendes abhängig von der Schwere auf dem Startbildschirm angezeigt: ▪ : Störung ▪ : Fehler Sie können wie folgt eine kurze und lange Beschreibung des Fehlers aufrufen: Betriebsanleitung ETVH/X12S18+23E + ETBH/X12E Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 21: Symptom: Das Wasser Am Wasserhahn Ist Zu Kalt
Brauchwasser ist NICHT verfügbar. Ähnlich wie im Manuell-Modus kann das Gerät die vollständige Last mit der Reserveheizung und/oder Zusatzheizung bewältigen, wenn der Benutzer dies über den Fehler-Hauptmenübildschirm aktiviert. ETVH/X12S18+23E + ETBH/X12E Betriebsanleitung Daikin Altherma 3 H MT F+W 4P634883-1C – 2022.08... -
Seite 22: Entsorgung
