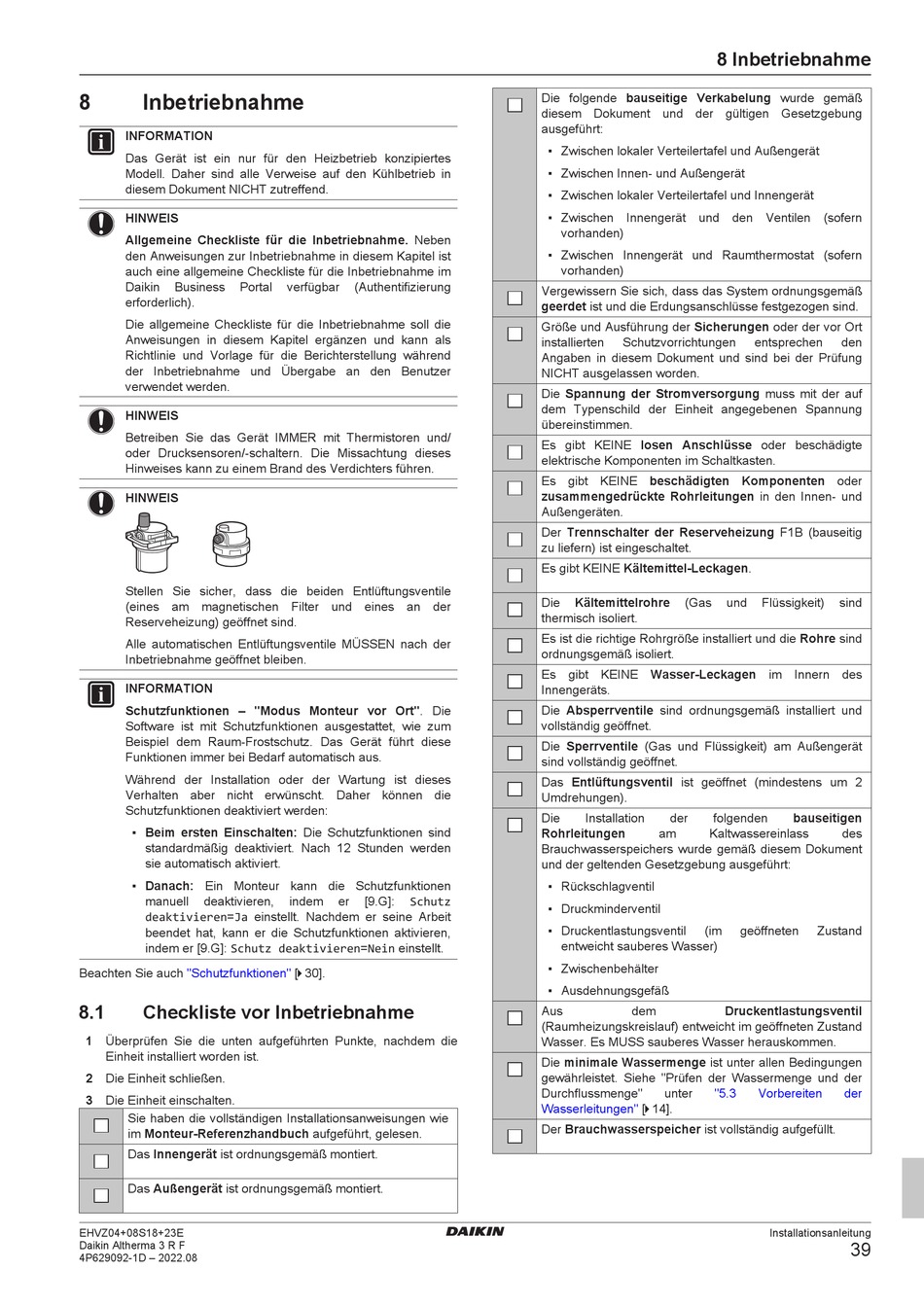

8
Inbetriebnahme
INFORMATION
Das Gerät ist ein nur für den Heizbetrieb konzipiertes
Modell. Daher sind alle Verweise auf den Kühlbetrieb in
diesem Dokument NICHT zutreffend.
HINWEIS
Allgemeine Checkliste für die Inbetriebnahme. Neben
den Anweisungen zur Inbetriebnahme in diesem Kapitel ist
auch eine allgemeine Checkliste für die Inbetriebnahme im
Daikin
Business
Portal
erforderlich).
Die allgemeine Checkliste für die Inbetriebnahme soll die
Anweisungen in diesem Kapitel ergänzen und kann als
Richtlinie und Vorlage für die Berichterstellung während
der Inbetriebnahme und Übergabe an den Benutzer
verwendet werden.
HINWEIS
Betreiben Sie das Gerät IMMER mit Thermistoren und/
oder Drucksensoren/-schaltern. Die Missachtung dieses
Hinweises kann zu einem Brand des Verdichters führen.
HINWEIS
Stellen Sie sicher, dass die beiden Entlüftungsventile
(eines am magnetischen Filter und eines an der
Reserveheizung) geöffnet sind.
Alle automatischen Entlüftungsventile MÜSSEN nach der
Inbetriebnahme geöffnet bleiben.
INFORMATION
Schutzfunktionen – "Modus Monteur vor Ort". Die
Software ist mit Schutzfunktionen ausgestattet, wie zum
Beispiel dem Raum-Frostschutz. Das Gerät führt diese
Funktionen immer bei Bedarf automatisch aus.
Während der Installation oder der Wartung ist dieses
Verhalten aber nicht erwünscht. Daher können die
Schutzfunktionen deaktiviert werden:
▪ Beim ersten Einschalten: Die Schutzfunktionen sind
standardmäßig deaktiviert. Nach 12 Stunden werden
sie automatisch aktiviert.
▪ Danach: Ein Monteur kann die Schutzfunktionen
manuell
deaktivieren,
deaktivieren=Ja einstellt. Nachdem er seine Arbeit
beendet hat, kann er die Schutzfunktionen aktivieren,
indem er [9.G]: Schutz deaktivieren=Nein einstellt.
Beachten Sie auch "Schutzfunktionen" [ 4 30].
8.1
Checkliste vor Inbetriebnahme
1 Überprüfen Sie die unten aufgeführten Punkte, nachdem die
Einheit installiert worden ist.
2 Die Einheit schließen.
3 Die Einheit einschalten.
Sie haben die vollständigen Installationsanweisungen wie
im Monteur-Referenzhandbuch aufgeführt, gelesen.
Das Innengerät ist ordnungsgemäß montiert.
Das Außengerät ist ordnungsgemäß montiert.
EHVZ04+08S18+23E
Daikin Altherma 3 R F
4P629092-1D – 2022.08
verfügbar
(Authentifizierung
indem
er
[9.G]:
Schutz
Die folgende bauseitige Verkabelung wurde gemäß
diesem Dokument und der gültigen Gesetzgebung
ausgeführt:
▪ Zwischen lokaler Verteilertafel und Außengerät
▪ Zwischen Innen- und Außengerät
▪ Zwischen lokaler Verteilertafel und Innengerät
▪ Zwischen Innengerät und den Ventilen (sofern
vorhanden)
▪ Zwischen Innengerät und Raumthermostat (sofern
vorhanden)
Vergewissern Sie sich, dass das System ordnungsgemäß
geerdet ist und die Erdungsanschlüsse festgezogen sind.
Größe und Ausführung der Sicherungen oder der vor Ort
installierten
Schutzvorrichtungen
Angaben in diesem Dokument und sind bei der Prüfung
NICHT ausgelassen worden.
Die Spannung der Stromversorgung muss mit der auf
dem Typenschild der Einheit angegebenen Spannung
übereinstimmen.
Es gibt KEINE losen Anschlüsse oder beschädigte
elektrische Komponenten im Schaltkasten.
Es gibt KEINE beschädigten Komponenten oder
zusammengedrückte Rohrleitungen in den Innen- und
Außengeräten.
Der Trennschalter der Reserveheizung F1B (bauseitig
zu liefern) ist eingeschaltet.
Es gibt KEINE Kältemittel-Leckagen.
Die
Kältemittelrohre
(Gas
thermisch isoliert.
Es ist die richtige Rohrgröße installiert und die Rohre sind
ordnungsgemäß isoliert.
Es gibt KEINE Wasser-Leckagen im Innern des
Innengeräts.
Die Absperrventile sind ordnungsgemäß installiert und
vollständig geöffnet.
Die Sperrventile (Gas und Flüssigkeit) am Außengerät
sind vollständig geöffnet.
Das Entlüftungsventil ist geöffnet (mindestens um 2
Umdrehungen).
Die
Installation
der
folgenden
Rohrleitungen
am
Kaltwassereinlass
Brauchwasserspeichers wurde gemäß diesem Dokument
und der geltenden Gesetzgebung ausgeführt:
▪ Rückschlagventil
▪ Druckminderventil
▪ Druckentlastungsventil
(im
entweicht sauberes Wasser)
▪ Zwischenbehälter
▪ Ausdehnungsgefäß
Aus
dem
(Raumheizungskreislauf) entweicht im geöffneten Zustand
Wasser. Es MUSS sauberes Wasser herauskommen.
Die minimale Wassermenge ist unter allen Bedingungen
gewährleistet. Siehe "Prüfen der Wassermenge und der
Durchflussmenge"
unter
"5.3
Wasserleitungen" [ 4 14].
Der Brauchwasserspeicher ist vollständig aufgefüllt.
8 Inbetriebnahme
entsprechen
den
und
Flüssigkeit)
sind
bauseitigen
des
geöffneten
Zustand
Druckentlastungsventil
Vorbereiten
der
Installationsanleitung
39
