MONTAGE VON ZUBEHÖR
42

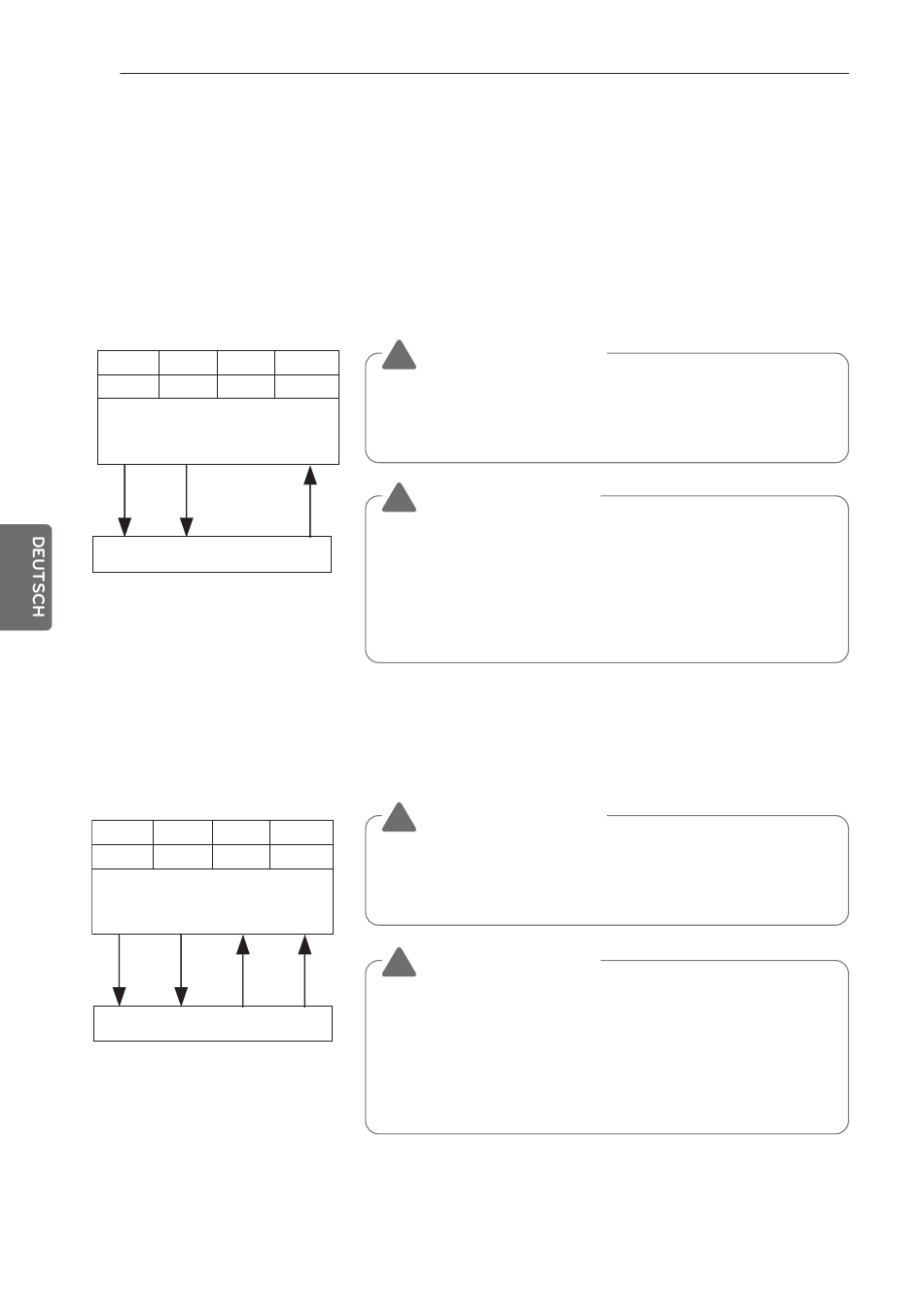

So verkabeln Sie den Thermostat
Befolgen Sie die nachstehenden Schritte Schritt 1 bis Schritt 5.
Schritt 1. Öffnen Sie die Frontabdeckung des Geräts und die Steuerbox.
Schritt 2. Identifizieren Sie die Leistungsspezifikation des Thermostats. Wenn es 220-240 V ~ ist,
fahren Sie mit Schritt 3 fort.
Schritt 3. Wenn es nur Thermostat heizt, fahren Sie mit Schritt 4 fort. Wenn es sich um einen Heiz-
/Kühlthermostat handelt, fahren Sie mit Schritt 5 fort.
Schritt 4. Finden Sie den Anschlussblock und verbinden Sie die Leitung wie folgt.
27
28
29
L
N
L1
THERMOSTAT
(Vorgabe : 230 V AC)
(L)
(N)
Thermostat
(L) : Live-Signal von PCB zu Thermostat
(N) : Neutrales Signal von PCB zu Thermostat
(H) : Heizsignal vom Thermostat zur Leiterplatte
Schritt 5. Finden Sie den Anschlussblock und verbinden Sie die Leitung wie folgt.
27
28
29
L
N
L1
THERMOSTAT
(Vorgabe : 230 V AC)
(L)
(N)
(C)
Thermostat
(L) : Live-Signal von PCB zu Thermostat
(N) : Neutrales Signal von PCB zu Thermostat
(C) : Kühlsignal vom Thermostat zur Leiterplatte
(H) : Heizsignal vom Thermostat zur Leiterplatte
WARNUNG
!
30
L2
Mechanischer Thermostat
Schließen Sie keinen Draht (N) an, da der mechanische
Thermostat keine Stromversorgung erfordert.
(H)
ACHTUNG
!
Schließen Sie keine externen elektrischen Verbraucher an.
Der Draht (L) und (N) sollte nur für den Betrieb elektrischer
Thermostat verwendet werden.
Schließen Sie niemals externe elektrische Lasten wie Ventile,
Gebläsekonvektoren usw. an. Wenn sie angeschlossen sind,
kann die Hauptplatine (Heizgerät) stark beschädigt werden.
WARNUNG
!
30
L2
Mechanischer Thermostat
Schließen Sie keinen Draht (N) an, da der mechanische
Thermostat keine Stromversorgung erfordert.
ACHTUNG
(H)
!
Schließen Sie keine externen elektrischen Verbraucher an.
Der Draht (L) und (N) sollte nur für den Betrieb Elektrischer
Thermostat verwendet werden.
Schließen Sie niemals externe elektrische Lasten wie Ventile,
Gebläsekonvektoren usw. an. Wenn sie angeschlossen sind,
kann die Hauptplatine (Heizgerät) stark beschädigt werden.
