Info

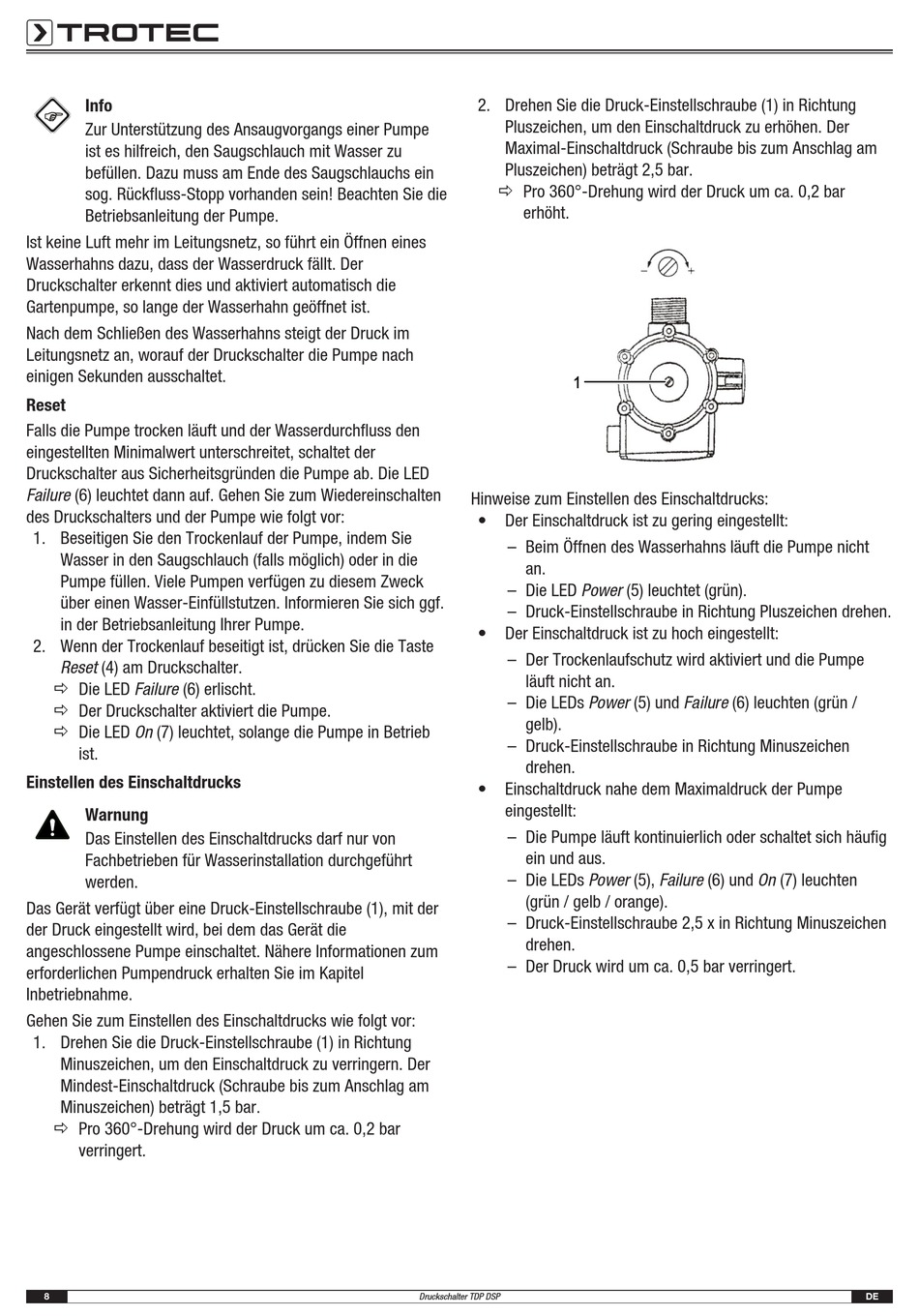

Zur Unterstützung des Ansaugvorgangs einer Pumpe
ist es hilfreich, den Saugschlauch mit Wasser zu
befüllen. Dazu muss am Ende des Saugschlauchs ein
sog. Rückfluss-Stopp vorhanden sein! Beachten Sie die
Betriebsanleitung der Pumpe.
Ist keine Luft mehr im Leitungsnetz, so führt ein Öffnen eines
Wasserhahns dazu, dass der Wasserdruck fällt. Der
Druckschalter erkennt dies und aktiviert automatisch die
Gartenpumpe, so lange der Wasserhahn geöffnet ist.
Nach dem Schließen des Wasserhahns steigt der Druck im
Leitungsnetz an, worauf der Druckschalter die Pumpe nach
einigen Sekunden ausschaltet.
Reset
Falls die Pumpe trocken läuft und der Wasserdurchfluss den
eingestellten Minimalwert unterschreitet, schaltet der
Druckschalter aus Sicherheitsgründen die Pumpe ab. Die LED
Failure (6) leuchtet dann auf. Gehen Sie zum Wiedereinschalten
des Druckschalters und der Pumpe wie folgt vor:
1. Beseitigen Sie den Trockenlauf der Pumpe, indem Sie
Wasser in den Saugschlauch (falls möglich) oder in die
Pumpe füllen. Viele Pumpen verfügen zu diesem Zweck
über einen Wasser-Einfüllstutzen. Informieren Sie sich ggf.
in der Betriebsanleitung Ihrer Pumpe.
2. Wenn der Trockenlauf beseitigt ist, drücken Sie die Taste
Reset (4) am Druckschalter.
ð Die LED Failure (6) erlischt.
ð Der Druckschalter aktiviert die Pumpe.
ð Die LED On (7) leuchtet, solange die Pumpe in Betrieb
ist.
Einstellen des Einschaltdrucks
Warnung
Das Einstellen des Einschaltdrucks darf nur von
Fachbetrieben für Wasserinstallation durchgeführt
werden.
Das Gerät verfügt über eine Druck-Einstellschraube (1), mit der
der Druck eingestellt wird, bei dem das Gerät die
angeschlossene Pumpe einschaltet. Nähere Informationen zum
erforderlichen Pumpendruck erhalten Sie im Kapitel
Inbetriebnahme.
Gehen Sie zum Einstellen des Einschaltdrucks wie folgt vor:
1. Drehen Sie die Druck-Einstellschraube (1) in Richtung
Minuszeichen, um den Einschaltdruck zu verringern. Der
Mindest-Einschaltdruck (Schraube bis zum Anschlag am
Minuszeichen) beträgt 1,5 bar.
ð Pro 360°-Drehung wird der Druck um ca. 0,2 bar
verringert.
8
2. Drehen Sie die Druck-Einstellschraube (1) in Richtung
Pluszeichen, um den Einschaltdruck zu erhöhen. Der
Maximal-Einschaltdruck (Schraube bis zum Anschlag am
Pluszeichen) beträgt 2,5 bar.
ð Pro 360°-Drehung wird der Druck um ca. 0,2 bar
erhöht.
1
Hinweise zum Einstellen des Einschaltdrucks:
• Der Einschaltdruck ist zu gering eingestellt:
– Beim Öffnen des Wasserhahns läuft die Pumpe nicht
an.
– Die LED Power (5) leuchtet (grün).
– Druck-Einstellschraube in Richtung Pluszeichen drehen.
• Der Einschaltdruck ist zu hoch eingestellt:
– Der Trockenlaufschutz wird aktiviert und die Pumpe
läuft nicht an.
– Die LEDs Power (5) und Failure (6) leuchten (grün /
gelb).
– Druck-Einstellschraube in Richtung Minuszeichen
drehen.
• Einschaltdruck nahe dem Maximaldruck der Pumpe
eingestellt:
– Die Pumpe läuft kontinuierlich oder schaltet sich häufig
ein und aus.
– Die LEDs Power (5), Failure (6) und On (7) leuchten
(grün / gelb / orange).
– Druck-Einstellschraube 2,5 x in Richtung Minuszeichen
drehen.
– Der Druck wird um ca. 0,5 bar verringert.
Druckschalter TDP DSP
