Inhaltszusammenfassung für Trotec TDP DSP

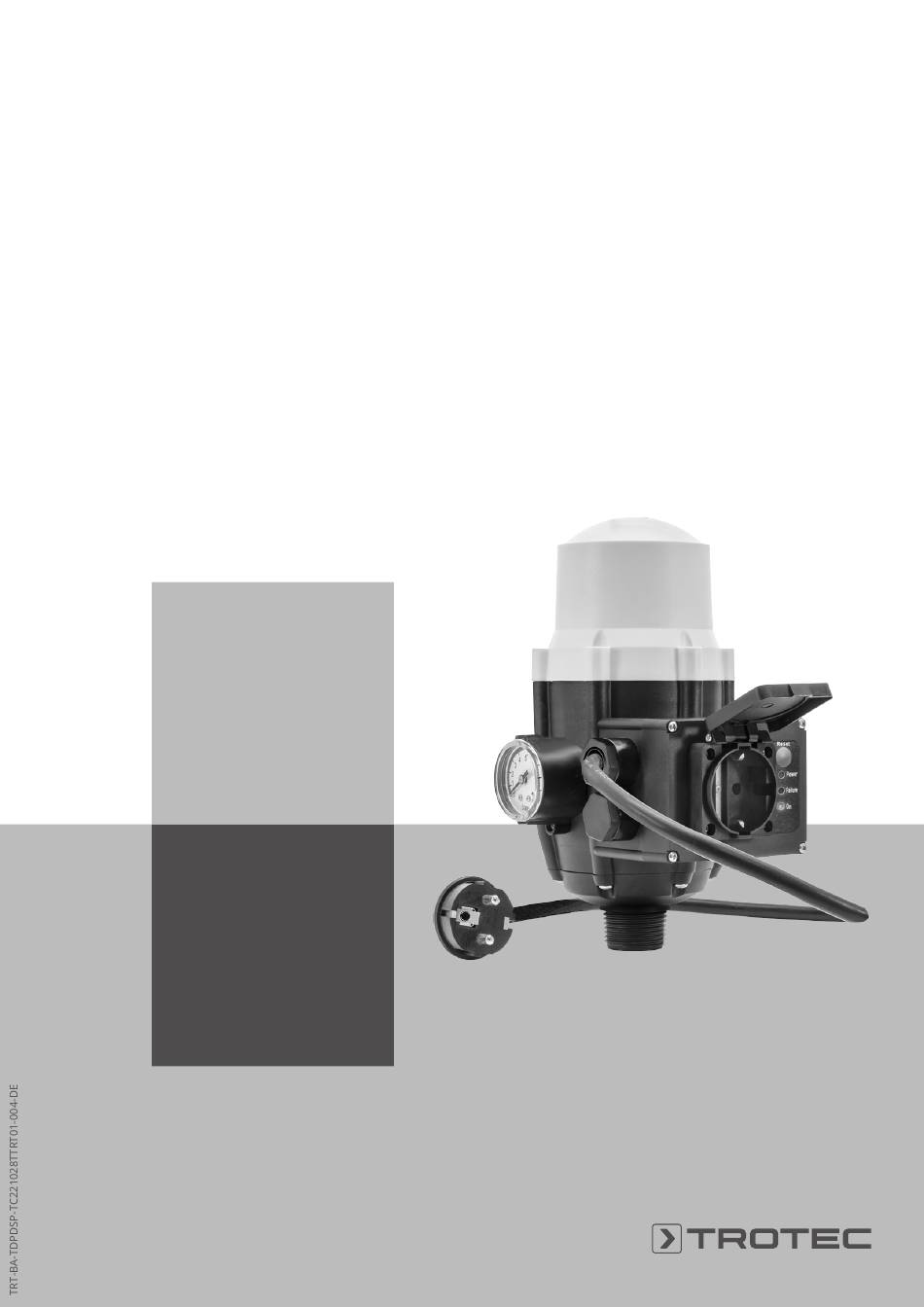

- Seite 1 TDP DSP ORIGINALBETRIEBSANLEITUNG DRUCKSCHALTER...
-
Seite 2: Inhaltsverzeichnis
• Der Netzanschluss muss den Angaben im Technischen Tätigkeiten schnell und sicher auszuführen. Anhang entsprechen. Anleitung beachten • Stecken Sie den Netzstecker in eine ordnungsgemäß Hinweise mit diesem Symbol weisen Sie darauf hin, abgesicherte Netzsteckdose. dass die Betriebsanleitung zu beachten ist. Druckschalter TDP DSP... -
Seite 3: Bestimmungsgemäße Verwendung
Vorschriften entsprechen und einwandfrei funktionieren, Das Gerät darf nicht bei Frost betrieben werden. – Schutz der elektrischen Steckverbindungen vor Nässe. Eigenmächtige bauliche Veränderungen, An- oder Umbauten am • Schützen Sie das Gerät vor Frost. Gerät sind verboten. Druckschalter TDP DSP... -
Seite 4: Personalqualifikation
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. Hinweis Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes. Druckschalter TDP DSP... -
Seite 5: Gerätedarstellung
Startet das Gerät nach einer Fehlermeldung neu LED Power Leuchtet bei eingeschaltetem Gerät (grün) LED Failure Leuchtet bei einer Störung (gelb) LED On Leuchtet bei eingeschalteter Pumpe (orange) Steckdose Anschluss Wassereintritt Anschluss Wasseraustritt Manometer Zeigt den aktuellen Druck an Druckschalter TDP DSP... -
Seite 6: Montage Und Installation
Montieren Sie den Druckschalter nicht auf der 20 m 2,2 bar 3 bar Saugseite der Pumpe! 23 m 2,5 bar 3,3 bar Der Einschaltdruck des Druckschalters kann am Gerät auf einen Wert zwischen 1,5 bar und 2,5 bar justiert werden. Nähere Informationen dazu erhalten Sie im Kapitel Bedienung. Druckschalter TDP DSP... -
Seite 7: Bedienung
LED Failure (6) auf. Kontrollieren Sie in diesem Fall, ob der an der Pumpe angeschlossene Saugschlauch richtig verlegt ist, ob evtl. ein im Saugschlauch vorhandenes Absperrventil versehentlich = 2,3 - 3,3 bar geschlossen ist oder ob ein Filter verschmutzt ist. Druckschalter TDP DSP... - Seite 8 Gehen Sie zum Einstellen des Einschaltdrucks wie folgt vor: 1. Drehen Sie die Druck-Einstellschraube (1) in Richtung Minuszeichen, um den Einschaltdruck zu verringern. Der Mindest-Einschaltdruck (Schraube bis zum Anschlag am Minuszeichen) beträgt 1,5 bar. ð Pro 360°-Drehung wird der Druck um ca. 0,2 bar verringert. Druckschalter TDP DSP...
-
Seite 9: Fehler Und Störungen
Feuchtigkeit mit elektrischen Bauteilen in Kontakt kommen • Überprüfen Sie, ob genug Wasser zur Verfügung steht und kann. Verwenden Sie keine aggressiven Reinigungsmittel, das Wasser ungehindert angesaugt werden kann. wie z. B. Reinigungssprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches. Druckschalter TDP DSP... -
Seite 10: Technischer Anhang
(3-phasig) Für 3-phasige Pumpen muss ein Schaltgerät zwischen Technische Daten geschaltet werden. Die Leistungsauswahl des Schutzes muss Parameter Wert mit der Pumpe kompatibel sein. Modell Druckschalter TDP DSP Fördermenge min. 2 l/min Förderhöhe 23 m bei 1,5 bar Netzanschluss 220-240 V ~ 50 Hz Schutzart IP 65... - Seite 11 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
