Anschließen Von Lautsprechern - Yamaha R-N2000A Schnellanleitung

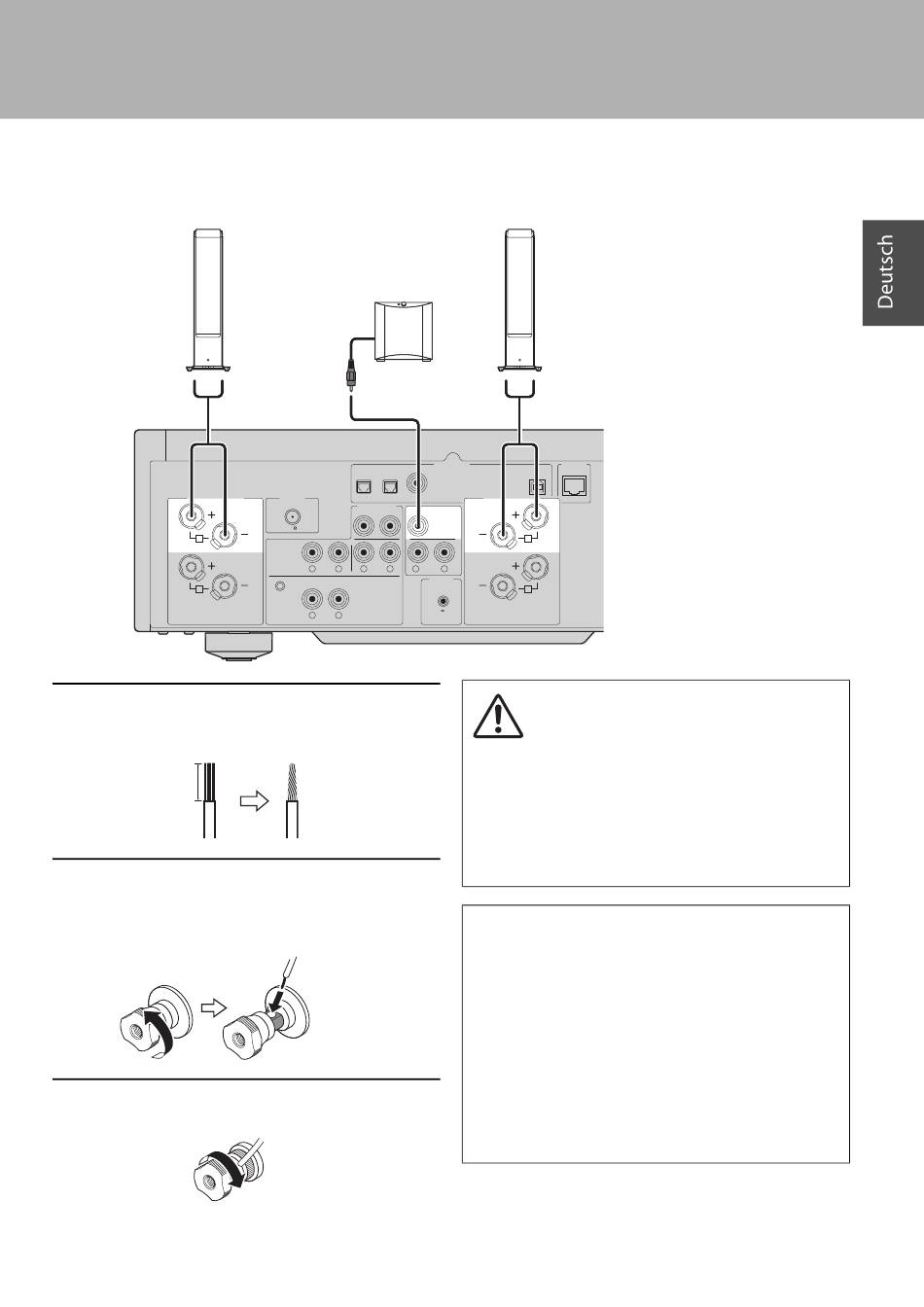

1-3 Anschließen von Lautsprechern
Schließen Sie die Lautsprecher wie abgebildet an. Schließen Sie bei Bedarf einen Subwoofer an.
+ –
SPEAKERS R CH
A
B
1
Ziehen Sie etwa 10 mm der Isolierung vom Ende
des Lautsprecherkabels ab und verdrillen Sie
die Adern fest.
10 mm
2
Drehen Sie den Knopf der Lautsprecherklemme
nach links, um ihn zu lösen, und stecken Sie die
Adern des Lautsprecherkabels in das Loch der
Klemme.
3
Drehen Sie den Knopf zum Anziehen wieder
nach rechts.
Lautsprecher
(Rechter Kanal)
Subwoofer
(integrierter Verstärker)
1 2
ANTENNA
OPTICAL
FM ANALOG IN
LINE 1
75
CD LINE 2
R L R L
GND
PHONO
R L
Durchmesser des
Lochs zum
Einführen des
Lautsprecherkab
els: 6,0 mm
Lautsprecher
(Linker Kanal)
– +
DIGITAL IN NETWORK
USB
SPEAKERS L CH
COAXIAL
SUBWOOFER
OUT
A
PRE OUT
R L
TRIGGER
B
OUT
12V 0.1A
VORSICHT
• Wenn der Knopf der Lautsprecherklemme zu weit gelockert
wird, kann er sich vom Produkt lösen. Sollte sich ein Kopf
lösen, achten Sie darauf, dass er nicht versehentlich von
einem Kind verschluckt wird.
• Berühren Sie die Lautsprecherklemmen nicht, wenn das
Produkt eingeschaltet ist. Dies könnte einen elektrischen
Schlag zur Folge haben.
ACHTUNG macht auf Informationen
aufmerksam, die zur Vermeidung von
ACHTUNG
Produktausfällen, Schäden oder
Fehlfunktionen dienen.
• Wenn die Lautsprecherklemmen mit einem Metallgestell in
Berührung kommen, können sie einen Kurzschluss
verursachen, der das Produkt beschädigt. Lassen Sie bei der
Installation des Produkts genügend Platz, damit die
Lautsprecherklemmen das Gestell nicht berühren.
• Achten Sie darauf, dass die Adern eines Lautsprecherkabels
nicht mit den Adern eines anderen Lautsprecherkabels oder
mit Metallteilen des Produkts in Berührung kommen.
Dadurch könnten das Produkt und/oder die Lautsprecher
beschädigt werden.
HINWEIS
Es können auch Bananenstecker oder Y-Flachkontakte verwendet
werden. Einzelheiten finden Sie in der Benutzerhandbuch.
VORSICHT macht auf
Informationen aufmerksam, die
sich auf mögliche Verletzungen
beziehen.
5
