3
5a
3.

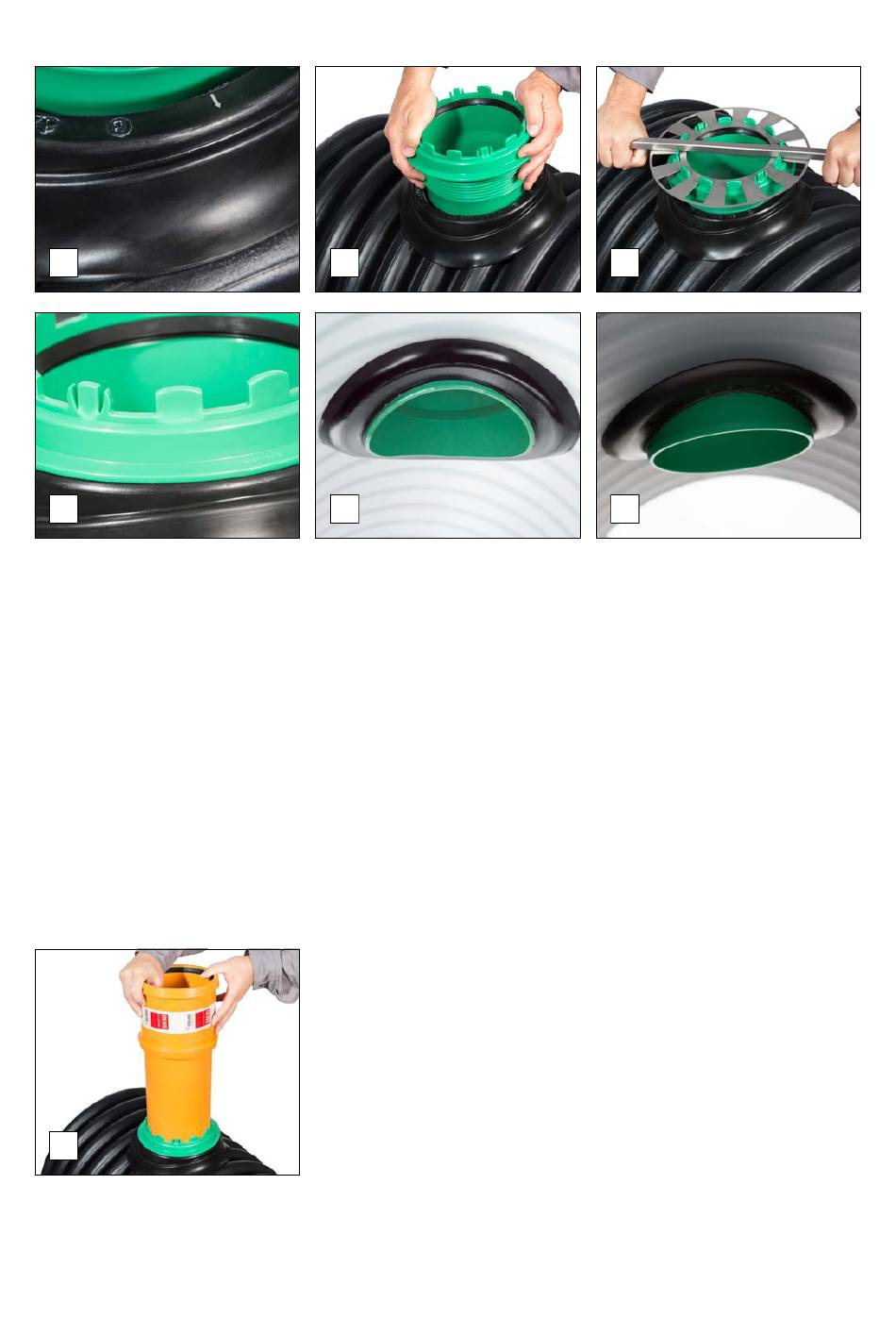

Drehen Sie den Stutzen vom AWADOCK so, dass die Pfeile auf der außenliegenden Dichtung in Längsrichtung des Rohres
zeigen.
4.
Das Außengewinde der Einschraubkrone und die gesamte Innenfläche der Dichtung reichlich mit Gleitmittel versehen.
Danach die AWADOCK Einschraubkrone leicht einstecken und die ersten Umdrehungen, bis die Einschraubkrone in der
Dichtung festsitzt, per Hand durchführen.
5.
Anschließend die Einschraubkrone mit Hilfe des Montageschlüssels unter leichtem Druck im Uhrzeigersinn einschrauben.
Einschraubtiefe:
▪ AWADOCK Typ A (Durchmesser DN OD 400 – ID 400)
Die Einschraubkrone einschrauben, bis der Anschlagring der Krone beidseitig gleichmäßig auf der Anschlussdichtung
fest aufliegt (siehe Abb. 5a). Anschließend so weit zurückdrehen, bis die Kronenzacken mit Rastringen in Fließrichtung
über den Pfeilen der Anschlussdichtung ausgerichtet sind. Die Krümmung der Einschraubkrone an der Innenseite
entspricht damit der Rohrkrümmung (siehe Abb. 5b, fertiger Einbau von innen).
▪ AWADOCK Typ B (Durchmesser DN OD 500 – DN ID 800)
Die Einschraubkrone einschrauben, bis der Anschlagring der Krone beidseitig gleichmäßig auf der Anschlussdichtung
fest aufliegt (siehe Abb. 5a). Den fertigen Einbau von innen zeigt Abb. 5c.
▪ AWADOCK Typ C (Durchmesser DN OD 800 – DN OD 1200)
Die Einschraubkrone ohne Anschlagring mit Kugelgelenk so tief einschrauben, bis das Spitzende vollständig durch die
Dichtung in das Verbundrohr einragt (siehe Abb. 5c, fertiger Einbau von innen).
6
6.
Das anzuschließende Rohr am Spitzende mit Gleitmittel versehen und bis zum Anschlag in die AWADOCK Einschraub-
krone einstecken.
4
5b
5
5c
03
