Einbauhinweise
▪ Tragen Sie geeignete Arbeitskleidung. Benutzen Sie Schutzhandschuhe.
▪ Beachten Sie bei Planung, Transport, Montage und Betrieb
▪ Die allgemein gültigen Unfallverhütungs- und Sicherheitsvorschriften
▪ Die Vorschriften zum Umweltschutz
▪ Die geltenden Gesetze, Normen, Richtlinien und Vorschriften wie z. B. der DIN, EN und DVGW
▪ Die Vorschriften der örtlichen Versorgungsunternehmen
▪ Überprüfen Sie Ihr Set AWADOCK auf Vollständigkeit (Anschlussdichtung, Einschraubkrone mit Lippendichtung,
Gleitmittel).
▪ Achten Sie beim Anbohren einer in Betrieb befindlichen Leitung darauf, dass die Leitung weder unter Rückstau steht,
noch dass gefährliche Gase aus dem Bohrloch austreten können.
▪ Prüfen Sie nach der Montage nochmals auf richtigen Einbau.
▪ Achten Sie auf Sauberkeit während der Montage.
▪ Angaben zu Durchmessern und Rohrwanddicke sind zu prüfen und mit dem Hauptrohr zu vergleichen.
▪ Für den richtigen Einbau ist ein Montageschlüsselset notwendig. Dieses finden Sie im AWADOCK Zubehör-
Programm,
▪ Prüfen Sie nach der Montage nochmals auf richtigen Einbau.

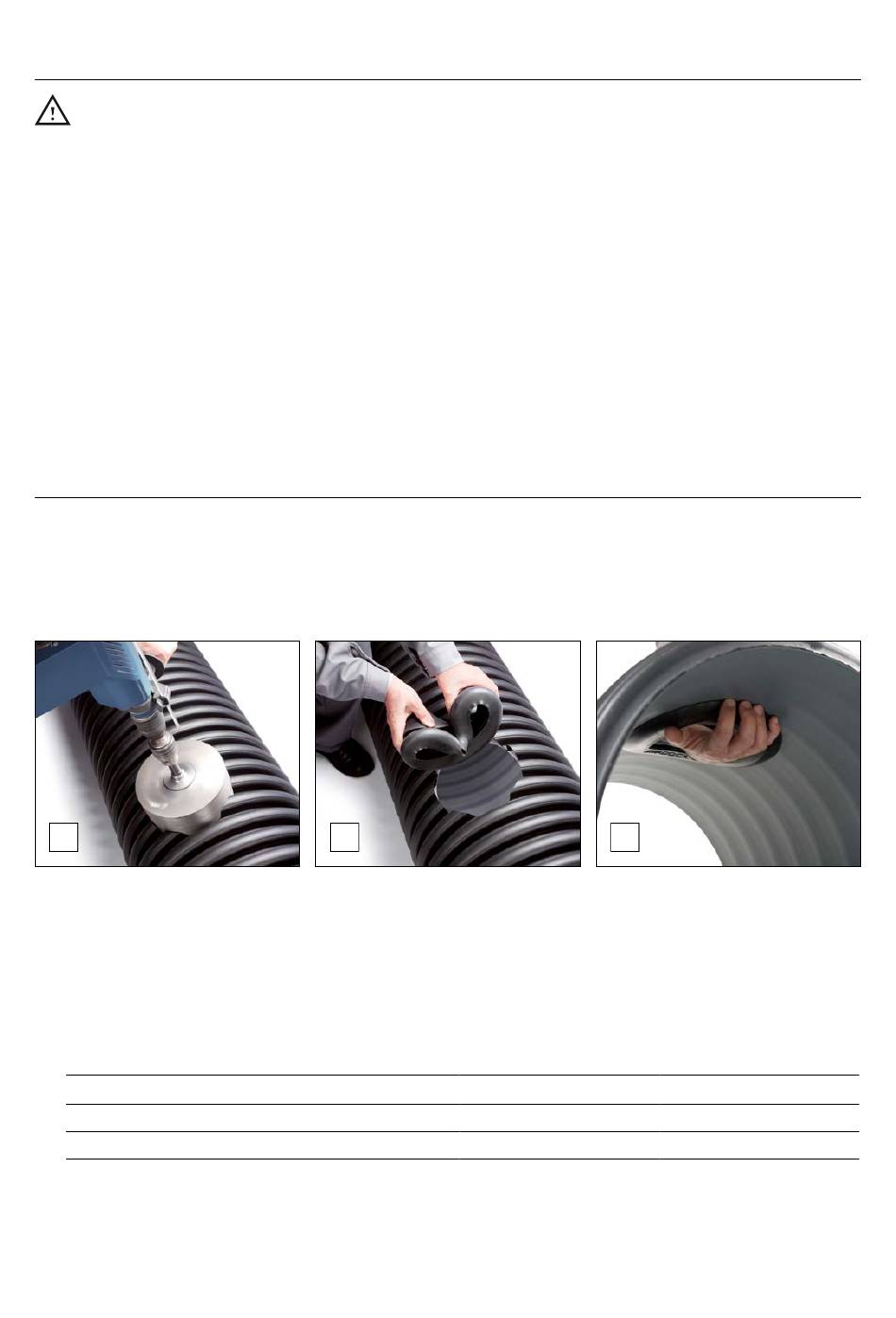

Montageschritte
für den Anschluß von glattwandigen Kanalrohren aus Kunststoff an Kanalverbundrohre nach DIN EN 13476-3 (außer
gerippten Rohren und Spiralrohren)
1
1.
Die Anschlussstelle freilegen und säubern.
Mit Hilfe der Bohrmaschine an der anzuschließenden Stelle mit dem entsprechenden Bohrungsdurchmesser (siehe
Tabelle oben) eine Kernbohrung herstellen. Die Bohrung senkrecht zur Rohrachse führen (den Bohrer mit Bohrstativ am
besten auf einem Wellenberg ansetzen).
Ovalitäten sind nur innerhalb der angegebenen Toleranzen zulässig. Die Maße sind an der Innenseite des Inliners zu
kontrollieren. Ebenso ist die Lochlaibung sauber zu entgraten.
AWADOCK
Hauptrohr
Anschluss
Bohrkronendurchmesser
Bohrung
2.
Sicherstellen, dass das AWADOCK Verbundrohr-Set frei von Schmutz ist.
Die AWADOCK Verbundrohr-Anschlussdichtung ohne Gleitmittel in die Bohrung einführen. Darauf achten, dass die
innenliegende Abschlusslippe an der Rohrinnenseite bündig anliegt. Soweit notwendig nach innen greifen und die
Abschlusslippe nach außen gegen die Rohrinnenseite ziehen.
2a
Typ A
DN OD 400 – ID 400
DN 160
178 mm
178 +3/-1 mm
2b
Typ B
DN OD 500 – DN ID 800
DN 160
200 mm
200 +3/-1 mm
Typ C
DN OD 800 – DN OD 1200
DN 200
250 mm
250 +3/-1 mm
