Siemens SIMATIC IFP2200 MT Produktinformation Seite 3

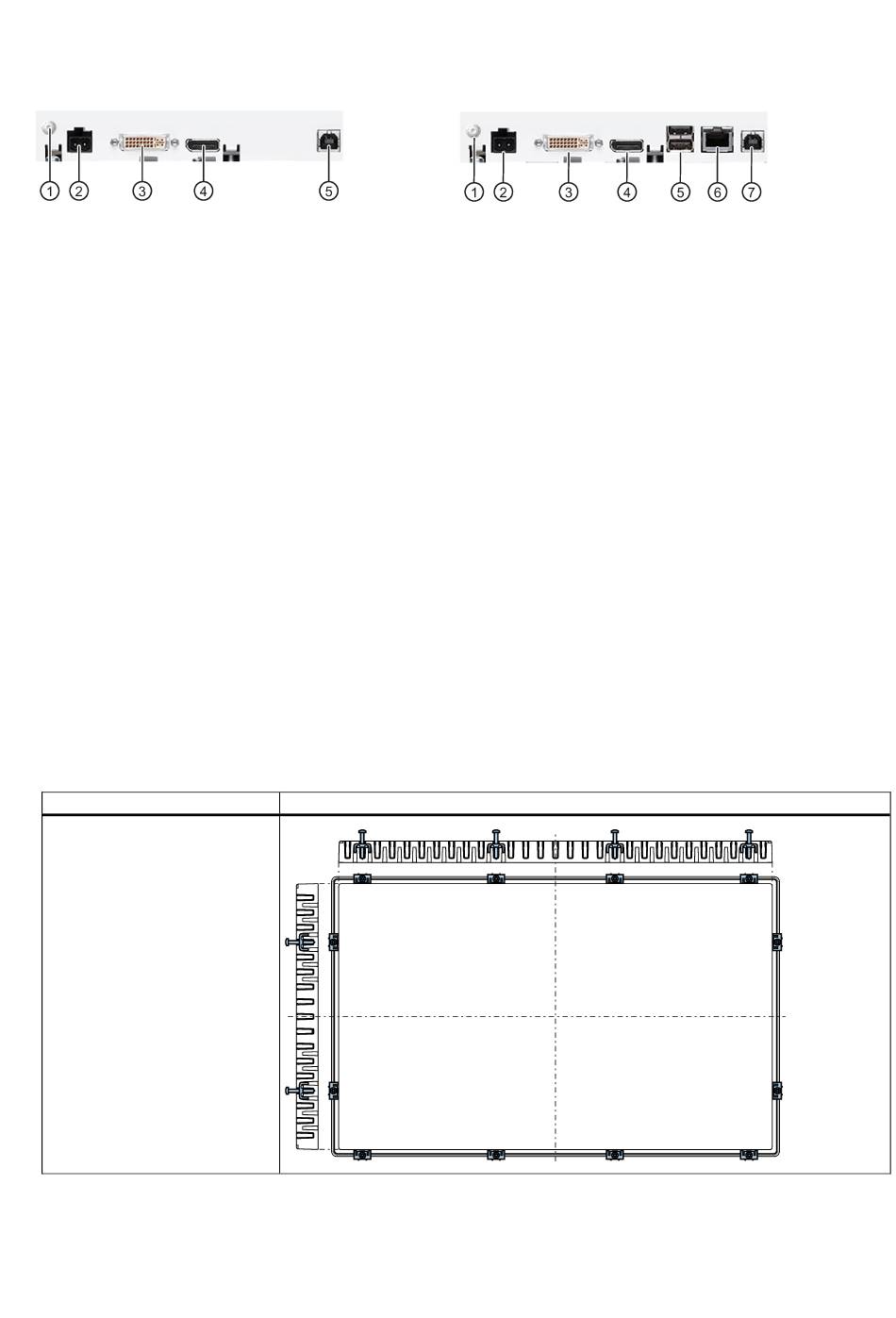

Schnittstellen
Varianten "Standard"
① Anschluss für den Schutzleiter
② X80 Anschluss für die Stromversorgung DC 24 V
③ X71 DVI-D-Schnittstelle
④ X70 DisplayPort-Schnittstelle
⑤ X60 USB Typ B
Geräte einbauen
Zulässige Einbaulagen
Für das Gerät gelten die gleichen Einbaulagen und Umgebungstemperaturen, die in der zugrunde liegenden
Betriebsanleitung zur Elektronik angegeben sind.
Einbauausschnitt
Maße des Einbauausschnitts für den Einbau der IFP2200 MT-Geräte im Querformat: 513
Bei Einbau im Hochformat sind Breite und Höhe entsprechend zu vertauschen.
Es gelten die Angaben zu Stabilität des Einbauausschnitts und Schutzarten in der Betriebsanleitung "Industrial Flat Panel
IFP1500, IFP1900, IFP2200, IFP1900 PRO, IFP1900 ETH, IFP2200 ETH".
Position der Montageclips für IP65 geeigneten Einbau
Befestigen Sie die Montageclips (als Zubehör erhältlich) an den Positionen wie abgebildet.
Gerät
22"-Display
SIMATIC IFP2200 MT
A5E37770549-AG, 08/2022
Varianten "Extended"
① Anschluss für den Schutzleiter
② X80 Anschluss für die Stromversorgung DC 24 V
③ X71 DVI-D-Schnittstelle
④ X70 DisplayPort-Schnittstelle
⑤ X61/X62 USB Typ A
⑥ X63 USB-Link-Schnittstelle
⑦ X60 USB Typ B
+1
Position
× 315 mm (Breite×Höhe)
+1
3
