CS Návod k použití
Univerzální síťový zdroj 5 V – 15 V
1 Bezpečnostní pokyny
Návod k použití je součástí produktu a obsahuje důležité pokyny pro správné použití.
• Před použitím si pečlivě přečtěte kompletní návod k použití.
Návod k použití musí být k dispozici při pochybnostech a dalším předání produktu.
• Návod k použití uschovejte.
Pokyny pro odpojení od sítě pro příslušný produkt
Produkt nemá síťový vypínač a smí se používat jen u dobře přístupných zásuvek, aby bylo možné jej v nou-
zové situaci a po použití rychle vytáhnout ze zásuvky.
Bez napětí je jen po vytažení zástrčky.
• V nouzové situaci, po použití a při bouřce vytáhněte síťovou zástrčku ze zásuvky přímo za pouz-
dro zástrčky!
• Pouzdro neotvírejte.
• Neprovádějte žádné změny na produktu a příslušenství.
• Nezkratujte přípojky a elektrické obvody.
Vadný přístroj nesmíte uvést do provozu, ale musíte jej okamžitě odpojit od elektrické sítě a zajistit proti
dalšímu neúmyslnému použití.
• Používejte pouze produkt, díly produktu a příslušenství v bezvadném stavu.
• Zamezte extrémním zatížením, jako je horko a chlad, mokro a přímé sluneční záření, mikrovlny a vi-
brace a mechanický tlak.
• V případě dotazů, závad, mechanických poškození, poruch a jiných problémů, které nelze vyřešit
s pomocí průvodní dokumentace, se obraťte na prodejce nebo výrobce.
• Vadné výrobky sami neopravujte, ale obraťte se na prodejce nebo výrobce.
Nevhodné pro děti. Tento výrobek není hračka!
• Zajistěte obal, drobné díly a izolační materiál proti neúmyslnému použití.
Nebezpečí zakopnutí
Kabely lze přehlédnout.
• Umístěte kabel bezpečně.
• Instalujte produkt tak, aby se žádné osoby nemohly zranit, a aby nedošlo poškození věcí v důsledku
pádu, zakopnutí apod.
Hromadění tepla
• Nezakrývejte produkt.
• Udržujte dostatečný volný prostor okolo celého systému, abyste zajistili dobré větrání všech přístrojů
a zamezili poškození.
2 Popis a funkce
2.1 Produkt
Výrobek je univerzální napájecí jednotka pro nabíjení a provoz kancelářských zařízení prostřednictvím
stejnosměrného připojení. Má vyměnitelné adaptérové zástrčky pro mnoho běžných zařízení. Výstupní
napětí lze variabilně nastavit.
2.2 Rozsah dodávky
Univerzální síťový zdroj 5 V – 15 V, 8 adaptérových zástrček, nástroj pro nastavení, Návod k použití

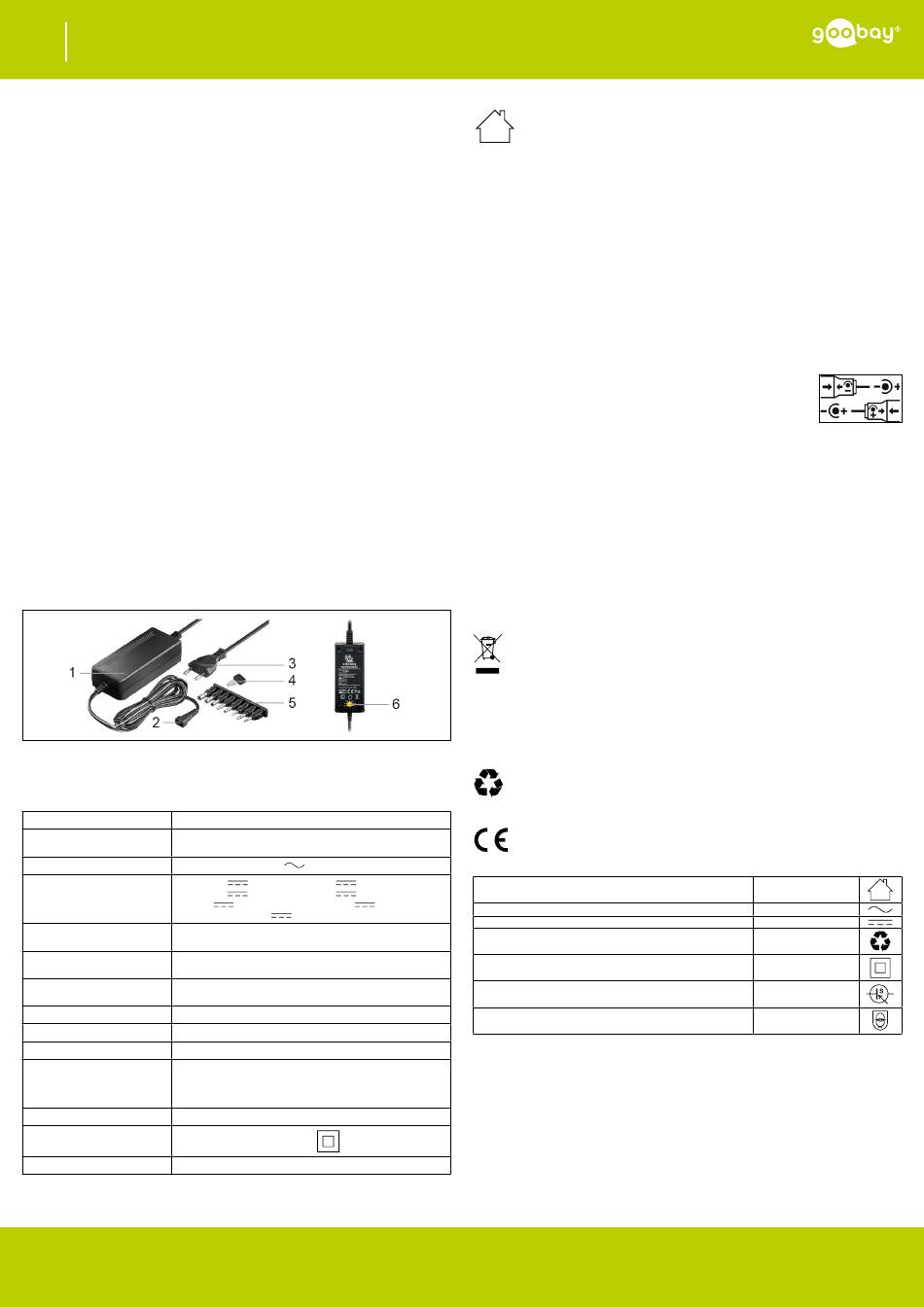

2.3 Ovládací prvky
1 Provozní LED dioda
2 DC zásuvka
3 Euro zástrčka
2.4 Technická data
Objednací číslo
Připojení
Vstup
Výstup
12,0 V
Průměrná účinnost v
aktivním režimu
Účinnost při malém
zatížení (10 %)
Spotřeba energie ve stavu
bez zátěže
Rozměry
Hmotnost
Délka kabelu
DC adaptér 3,50 x 1,35 mm, DC adaptér 4,00 x 1,70 mm,
Adaptérové zástrčky
Polarita
Stupeň krytí / Třída ochrany
Barva
REV2022-07-12
V3.0ir
Změny vyhrazeny.
4 Nástroj pro nastavení
5 Adaptérové zástrčky
6 Přepínač pro nastavení výstupního napětí
53995
Euro zástrčka (typ C, CEE 7/16),
DC zásuvka (univerzální, 2 piny)
100-240 V , 60/50 Hz, 800 mA
5,0 V , 3,0 A, 15,0 W; 6,0 V , 3,0 A, 18,0 W;
7,5 V , 3,0 A, 22,5 W; 9,0 V , 3,0 A, 27,0 W;
, 3,0 A, 36,0 W (max.); 13,5 V
15,0 V , 2,4 A, 36,0 W (max.)
84,1 %
84,6%
0,10 W
116 x 50 x 32,5 mm
310 g
1,8 m
2,5 mm konektor jack, 3,5 mm konektor jack,
DC adaptér 5,00 x 2,10 mm, DC adaptér 5,50 x 2,10 mm,
DC adaptér 5,50 x 2,50 mm, DC adaptér 5,50 x 1,50 mm
volitelně kladná nebo záporná
IP20 / II
černá
3 Použití dle určení
Jiné použití než použití popsané v kapitole „Popis a funkce" nebo v „Bezpečnostních pokynech"
není dovoleno. Tento produkt se smí používat jen v suchých místnostech. Nerespektování a
nedodržení těchto ustanovení a bezpečnostních pokynů může vést k těžkým úrazům, újmám na
zdraví osob a věcným škodám.
4 Příprava
1. Zkontrolujte úplnost a neporušenost obsahu dodávky.
2. Porovnejte technická data výrobku, elektrické sítě a periferních zařízení.
Tato data musí být identická.
5 Připojení a ovládání
DŮLEŽITÉ!
Pokud je výstupní napětí příliš vysoké nebo polarita nesprávná, může dojít k vážnému poškození
připojeného zařízení. Informace o polaritě a napětí naleznete v návodu k obsluze vašeho zařízení nebo na
originální napájecí jednotce.
• Nepřetěžujte výrobek.
• Ujistěte se, že je polarita správná.
• Zařízení nepoužívejte, dokud není nastaveno správné výstupní napětí.
1. Určete požadované výstupní napětí pro vaše zařízení.
2. Pomocí nastavovacího nástroje (4) otočte přepínač pro nastavení výstupního napětí (6) tak, aby hrot
šipky ukazoval na požadované výstupní napětí.
3. Připojte příslušnou zástrčku adaptéru do zásuvky DC (2) napájecí jednotky.
Dbejte na správnou polaritu (viz obrázek vpravo) a uložení zástrčky.
Většina zařízení pracuje s kladnou polaritou, tj. s kladným pólem na vnitřním
kontaktu.
4. Připojte zástrčku adaptéru k jednotce.
5. Zasuňte euro zástrčku (3) do volné a snadno přístupné zásuvky.
Provozní LED dioda (1) se rozsvítí, pokud je napájecí jednotka připojena ke zdroji napájení.
6. Po použití odpojte všechny zástrčky.
6 Údržba, péče, skladování a přeprava
Produkt je bezúdržbový.
DŮLEŽITÉ!
• Před čištěním vždy odpojte síťovou zástrčku.
• Používejte k čištění jen suchý a měkký hadřík.
• Nepoužívejte čisticí prostředky a chemikálie.
• Skladujte produkt při delším nepoužívání na místě nepřístupném pro děti a v suchém prostředí
chráněném před prachem.
• Skladujte v chladu a suchu.
• Uschovejte originální obal a použijte jej pro přepravu.
7 Pokyny k likvidaci
7.1 Produkt
Elektrické a elektronické přístroje se podle evropské směrnice WEEE nesmí likvidovat společně
s domovním odpadem. Jejich součásti se musí odevzdat k recyklaci nebo k likvidaci jako tříděný
odpad, protože toxické a nebezpečné složky mohou při neodborné likvidaci trvale poškodit životní
prostředí.
Jako spotřebitel jste povinni podle zákona o odpadech vrátit elektrické a elektronické přístroje na konci jejich
životnosti výrobci, prodejci nebo bezplatně veřejnému sběrnému místu. Podrobnosti jsou upraveny
příslušným zákonem státu. Symbol na výrobku, návodu k obsluze a/nebo balení poukazuje na tato
ustanovení. Díky správnému třídění, recyklaci a likvidaci starých zařízení významně přispíváte k ochraně
životního prostředí.
WEEE číslo: 82898622
7.2 Obaly
Obaly lze zdarma likvidovat na veřejných sběrných místech - papír v popelnicích na papír, plasty ve
žlutých pytlech a sklo v kontejnerech na použité sklo.
DE4535302615620
8 Prohlášení o shodě s předpisy EU
Se symbolem CE Goobay®, registrovaná ochranná známka společnosti Wentronic GmbH
zaručuje, že tento produkt odpovídá základním evropskými standardům a směrnicím.
9 Použité symboly
Pouze pro vnitřní použití
, 2,4 A, 32,4 W;
Střídavý proud
Stejnosměrný proud
Recyklace
Třída ochrany II
Spínaný napájecí zdroj; SMPS (EN: switch mode power supply)
Bezpečnostní oddělovací transformátor, odolný proti zkratu
- 9 -
Poškození materiálu v důsledku nesprávného výstupního napětí
nebo polarity
Věcné škody
IEC 60417- 5957
IEC 60417- 5032
IEC 60417- 5031
ISO 7001 - PI PF 066
IEC 60417- 5172
IEC 60417 - 6190
IEC 60417 - 5947
