- Seite 1 Schaltnetzteil NTS 90 A easy USB 4.7 A 54797 Switching mode power supply NTS 90 A USB 4.7 A 54797 Betriebsanleitung User`s manual...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung NTS 90 A easy USB 4.7A 54797 ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicher- heiten und Weitergabe des Produktes parat haben. -
Seite 3: Beschreibung Und Funktion
• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Per- sonen schädigen können! • Bitte installieren und lagern Sie das Produkt und dessen Zubehör so, dass keine Personen oder Sachen z.B. -
Seite 4: Lieferumfang

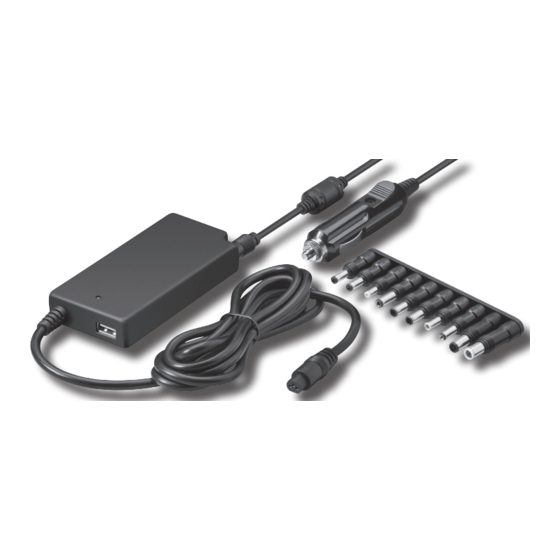

Betriebsanleitung Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen. 4 Lieferumfang: - 1 x Schaltnetzteil -10 x DC-Adapterstecker mit Verpolschutz - 1 x KFZ-Stecker DC - 1 x Betriebsanleitung 5 Grafische Darstellung: LED-Betriebsanzeige 12-24 V DC... -
Seite 5: Laden Des Notebookakkus
5. Verbinden Sie das Netzgerät jetzt mit Ihrem Laptop. 6.2 Laden eines Geräteakkus: Der Geräteakku wird automatisch bei Betrieb über das Netzteil geladen. Den Ladestatus entnehmen Sie Ihrem Gerät. 6.3 Nutzung der USB-Ladefunktion: 1. Verbinden Sie ein USB-Ladekabel mit Ihrem USB- Gerät, wie MP3-Player, Handy, usw. -
Seite 6: Problembehebung
Betriebsanleitung 8 Problembehebung: Problem Abhilfe Die Netzteileinstellung funktioniert nicht. Achten Sie auf die Montagereihenfolge in Kapitel 6.1. Achten Sie auf schlüssige Kabelverbindungen. Die Akkuladefunktion arbeitet nicht. Achten Sie auf die Montagereihenfolge. Prüfen Sie den Ladestatus vorher und ach- ten Sie auf schlüssige Kabelverbindungen. Siehe auch Kapitel 6.2. -
Seite 7: Dc-Adapter-Übersicht
Maße 130 x 30 x 56 mm (ohne Kabel) Gewicht 0,484 kg (mit Kabel) 11 DC Adapter-Übersicht: Größe Ausgangs- Adapter-größe (mm) Kompatibilität spannung (Range) 16 V 5,5 x 2,5 Fujitsu 19 V 5,5 x 2,5 Acer, HP/Compaq, IBM, Delta, Toshiba, Dell, Liteon 19 V 4,75 x 1,75 HP/Compaq... -
Seite 8: Ce-Konformitätserklärung
13 CE-Konformitätserklärung: Dieses Produkt ist mit der nach den Richtlinien 2006/95/EG und 2004/108/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der Wentronic GmbH, dass das Produkt die ® grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. -
Seite 10: Safety Instructions
User`s manual NTS 90 A easy USB 4.7A 54797 ATTENTION! Read the user`s manual completely and carefully. It is part of the pro duct and includes important information for proper installation and use. Keep this user‘s manual for clarification and only pass it on together with the product. -
Seite 11: Description And Function
• Please install and store the product and its accessories in a way persons cannot be injured, or objects not be damaged for example by dropping or stumbling. • Please remove or store the packing materials well, because children may cut themsel- ves on them while playing. -
Seite 12: Parts Package
User`s manual 4 Parts Package: - 1 pc power supply -10 pcs DC adaptor plugs with reverse polarity protection - 1 pc DC mains cable - 1 pc user`s manual 5 Graphic Diagram: Indicator LED 12-24 V DC USB output mains cable DC adaptor jack DC adaptor plug... -
Seite 13: Charging Batteries Of A Device
6.2 Charging Batteries of a Device: The e.g. notebook battery is charged automatically during operation. Take the charging status from the notebook directly. 6.3 Using the USB Function: 1. Connect the USB cable of your USB device, like MP3- Players, Mobile Phones, etc. with your USB device and the USB socket of the NTS 90 A easy USB 4.7A to activate the USB charging function. -
Seite 14: Troubleshooting
User`s manual 8 Troubleshooting: Problem Help The adjustment of the power supply does Mind the assembling in right order in not work. chapter 6.1. Check all cable connections for proper fitting. The charging function of the battery does Mind the assembling in right order. Check not work. -
Seite 15: Dc Adaptor Plug Overview
Dimensions 130 x 30 x 56 mm (without cable) Weight 0.484 kg (with cable) 11 DC Adaptor Plug Overview: Size Output and Connectors Replacement Range Voltage Spec. (mm) 16 V 5.5 x 2.5 Fujitsu 19 V 5.5 x 2.5 Acer, HP/Compaq, IBM, Delta, Toshiba, Dell, Liteon 19 V 4.75 x 1.75 HP/Compaq... -
Seite 16: Ce Declaration
User`s manual 13 CE Declaration: This device corresponds to EU directives 2006/95/EC and 2004/108/EC: With the CE sign the Goobay , a registered trademark of the Wentronic GmbH ® ensures, that the product is conformed to the basic standards and directives. - Seite 18 User`s manual...
- Seite 20 Revision Date: 2010-11-01 Version 1 Goobay is a registered ® trademark of Wentronic GmbH in Germany and/or other countries. Wentronic GmbH Pillmannstraße 12 38112 Braunschweig, Germany Designed and Developed in Germany. Assembled in China...
