Goobay 53999 Betriebsanleitung

DE
Betriebsanleitung
Universal-Netzteil
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Ste-
ckergehäuse ziehen!
• Gehäuse nicht öffnen.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeab
sichtigte Benutzung.
• Im Betrieb NIE unbeaufsichtigt lassen!
• Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von
ausgebildetem Elektro-Fachpersonal ausführen lassen.
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nur im Trockenen verwenden.
• Produkt nicht abdecken.
• Verletzungsgefahr durch Stolpern und Sturz
2 Beschreibung und Funktion
2.1 Netzteil
Dieses Produkte ist ein stabilisiertes Tisch-Netzteile zum Laden und Betreiben Büro-
geräten über DC-Anschluss. Sie wandeln Netzspannung in Kleinspannung um und
bieten Kurzschluss-, Überlast- und Überstromschutz.
2.2 Lieferumfang

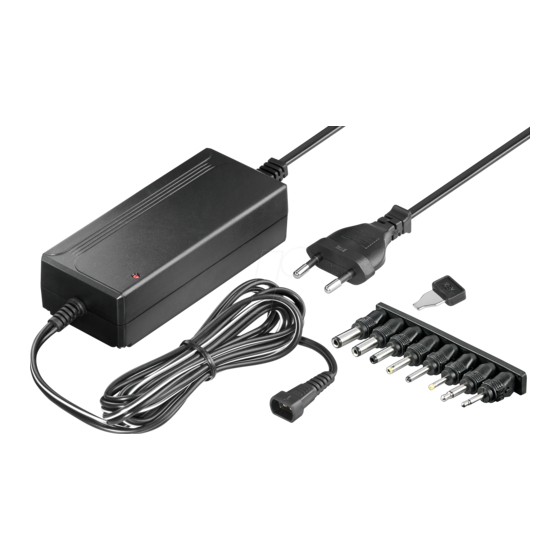

Netzteil, 8 Adapterstecker, Einstellwerkzeug, Betriebsanleitung
2.4 Abbildung
1
2
6
Fig. 1: Abbildung
1 Gehäuse
3 Einstellwerkzeug
5 Adapterstecker
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Vorbereitung
• Vergleichen Sie die Nennspannung, Netzspannung, Netzfre
quenz und Polarität von Produkt, angeschlossenem Gerät
und Stromnetz.
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
5 Anschluss und Bedienung
VORSICHT! Verletzungsgefahr durch Stolpern und Sturz
• Kabel sicher verlegen.
1. Stellen Sie die Ausgangsspannung gemäß Gerätetypenschild
ein.
2. Wählen Sie den passenden Adapterstecker aus.
3. Verbinden Sie den Adapterstecker in korrekter Polarität mit
dem Netzteil.
Die meisten Geräte arbeiten mit positiver Polarität, also mit dem Pluspol
am inneren Kontakt.
4. Schließen Sie das Bürogerät an Netzteil an.
5. Stecken Sie das Netzteil in eine freie und gut zugängliche
REV2020-03-12
V2.0 ir
Druckfehler und Änderungen an Gerät, Verpackung
oder Produktdokumentation behalten wir uns vor.
4
3
5
2 Betriebs-LED
4 EURO-Netzstecker
6 Ausgangsspannungswahlschalter
Steckdose.
Die Betriebs-LED leuchtet, sobald eingangsseitig Spannung anliegt.
Während des Betriebs sind keine Bedienelemente zu bedienen.
6. Trennen Sie die Steckverbindungen nach Benutzung.
6 Technische Daten
Art.
Eingang
Ausgang
Ø Effizienz im Betrieb
Effizienz bei geringer Last (10%)
Leistungsaufnahme bei Nulllast
Abmaße (LxBxH)
Gewicht
Kabellänge
DC-Anschluss
Adapterstecker
Polarität
Gehäusefarbe
Tab. 1: Technische Daten
7 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
ACHTUNG! Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich
und in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und
verwenden.
8 Entsorgungshinweise
8.1 Gerät
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer
Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
8.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack
und Glas im Altglas-Container.
DE4535302615620
9 EG-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
- 1 -
53999
100-240 V~, 50/60 Hz, 0,8 A
5,0 V , 3,0 A max, 15,0 W
6,0 V , 3,0 A max, 18,0 W
7,5 V , 3,0 A max, 22,5 W
9,0 V , 3,0 A max, 27,0 W
12,0 V , 3,0 A max, 36,0 W
13,5 V , 2,4 A max, 32,4 W
15,0 V , 2,4 A max, 36,0 W
84,1 %
84,6 %
0,05 W
116 x 50 x 31,6 mm
300 g
1,8 m
Eurostecker (Typ C, CEE 7/16); DC-Buchse (universell, 2-Pin)
2.5 mm Klinke
3.5 mm Klinke
DC-Adapter 3.50 x 1.35 mm
DC-Adapter 4.00 x 1.70 mm
DC-Adapter 5.00 x 2.10 mm
DC-Adapter 5.50 x 1.50 mm
DC-Adapter 5.50 x 2,10 mm
DC-Adapter 5.50 x 2.50 mm
positiv,
, eine registrierte Handelsmarke der
®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
53999
Goobay
®
