Goobay 53995 Schnellstartanleitung

Schnellstartanleitung für Netzteile
Nr. 53995, 53996, 53997 und 53998
ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise
zur Benutzung. Bewahren Sie dieses Dokument auf.
1 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!
GEFAHR! Lebensgefahr durch Stromschlag!
ACHTUNG! Brandgefahr durch Überlastung!
ACHTUNG! Kurzschlussgefahr!
ACHTUNG! Verletzungsgefahr durch Stolpern! Achten Sie auf sichere Kabelverbindung und -verlegung!
2 Beschreibung und Funktion:
Ihr Netzteil dient der Energieversorgung Ihres Notebooks
oder anderer mobiler Kleingeräte, die mit 100-240 V AC
betrieben werden. Es ist je nach Modell mit 8/9 DC-Steckern
ausgerüstet und darf nur in trockenen Innenräumen
verwendet werden.
3 Anschluss und Bedienung:
1. STROM:
2. POLARITÄT:
3. SPANNUNG:
4. ADAPTER:
5. DC-/USB-STECKER:
ANMERKUNG:
6. EINGANGSSTECKER:
7. WICHTIG:
4 Gewährleistung und Haftung:
• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
•
nur das Produkt selbst ab.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung entstanden sind.
•
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und
Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.
5 Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Be-
standteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsach
gemäßer Entsorgung die Umwelt nachhaltig schädigen können.
Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige
Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der
Stofftrennung, Verwertung und Entsorgung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2019/65/EU
6 EG-Konformitätserklärung:
Mit dem CE Zeichen erklärt Goobay
derungen und Richtlinien der europäischen Bestimmungen erfüllt.
7 Technische Daten:
Modell
Eingangsspannung in V AC
Ausgang (V DC an A max.)
Ausgangsstromstärke in mA
max. Ausgangsleistung in W
Stand-by Stromverbrauch in W
DC-Steckgrößen in mm
Revision Date: 2012-01-27
Version 3
Made in China.
Vermeiden Sie den Kontakt mit Netzspannungen!
Achten Sie auf die maximalen Ausgangsströme des Produktes!
Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze
oder Anschlussbuchsen!
Überprüfen Sie anhand der Angaben auf Ihrem zu
Betreibenden Gerät, ob die angegebene max. Stromstärke
ausreichend ist.
Überprüfen Sie die Polarität Ihres Gerätes (+ oder -).
Stellen Sie die benötigte Ausgangsspannung am Gerät ein.
Wählen Sie den passenden Adapterstecker (DC- oder USB).
Verbinden Sie diesen mit dem Versorgungseingang Ihres Gerätes.
Die positive Einstellung ist in der Regel die Standardeinstellung.
Schließen Sie den Stecker am 100-240 V AC Netzanschluss an.
Falls das Gerät nicht richtig funktioniert, überprüfen Sie sofort die
Polarität. Entfernen Sie das Netzteil nach Gebrauch vom Stromnetz.
WEEE Nr.: 82898622
, eine eingetragene Handelsmarke der Wentronic GmbH, dass das Produkt die grundlegenden Anfor-
®
53995 53996
600 1000
7,2 12,0
0,16 0,2
2,5 mm / 3,5 mm / 3,5 x 1,35 / 4,75 x 1,75 / 5,5 x 2,1 / 5,5 x 2,5 / 5,5 x 1,75 / 6,5 x 1,0 / 6,3 x 3,0

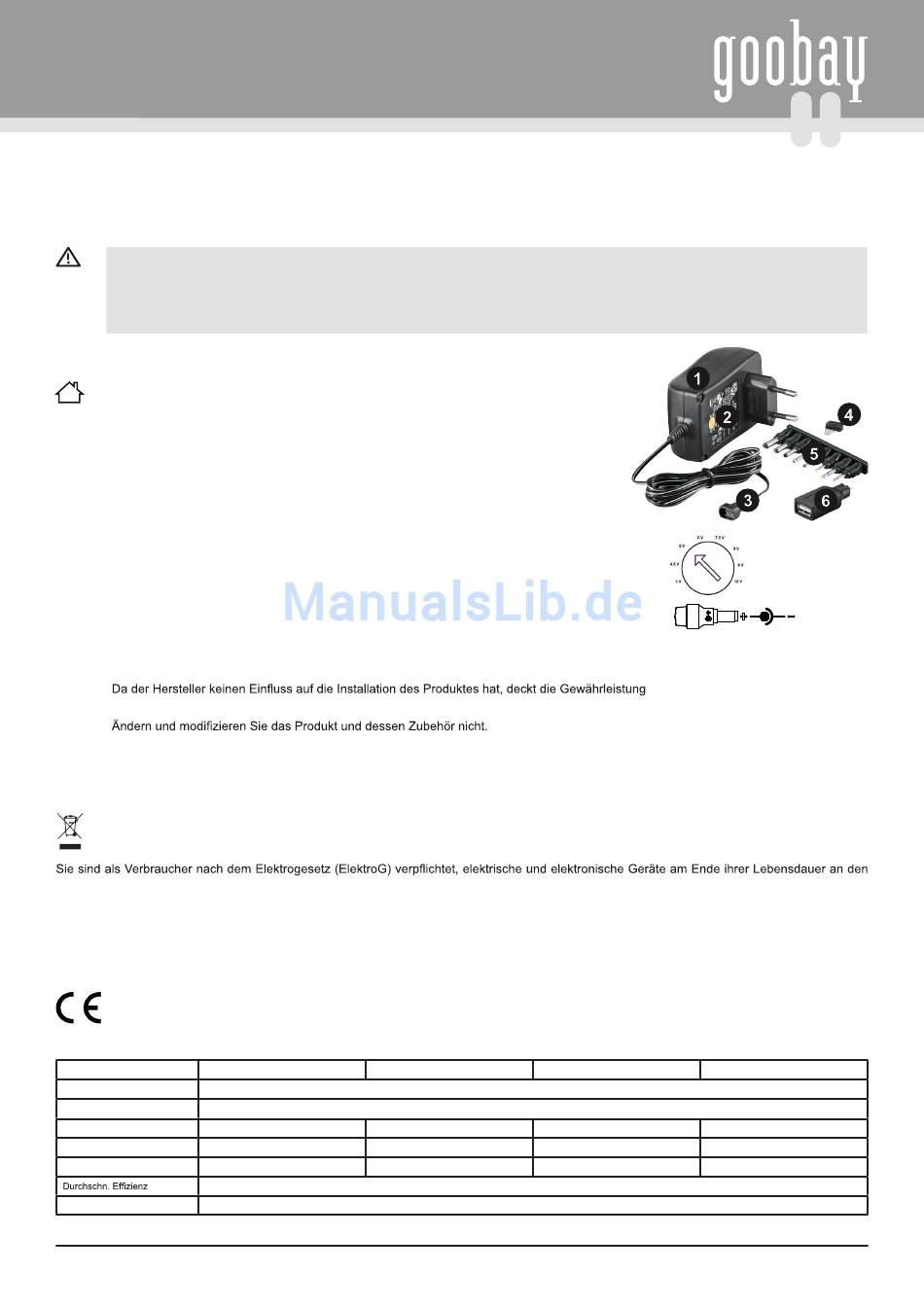

Beispipelabbildung:

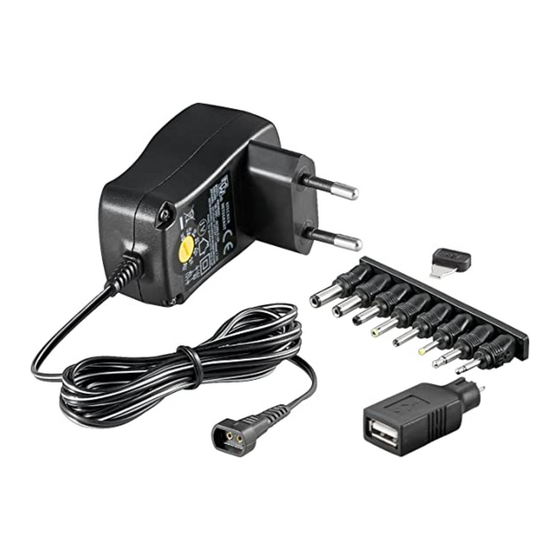

1 Netzteil
2 Spannungswahlschalter
3 DC-Steckeranschluss
4 Werkzeug
5 DC-Stecker
6 USB-Adapter
53997
100-240 V AC
3/4,5/5/6/7,5//9/12 V DC
1500
18,0
0,3
~ 65%
®
Spannungseinstellung
positive Polarität
53998
2250
27,0
0,3
