SV Bruksanvisning
5–15 V universalnätdel
1 Säkerhetsanvisningar
Bruksanvisningen är en del av produkten och innehåller viktiga anvisningar om korrekt användning.
• Läs igenom bruksanvisningen noggrant och i sin helhet innan du använder produkten.
Bruksanvisningen måste konsulteras om du är osäker på något och medfölja om produkten byter ägare.
• Spara bruksanvisningen.
Anvisningar för avstängning
Produkten har ingen nätströmbrytare och får bara anslutas till lättgängliga uttag, så att kontakten snabbt kan
dras ut vid en nödsituation och efter användning.
Produkten är bara spänningsfri när kontakten inte är ansluten.
• Vid nödfall, efter användning och vid åskväder ska du dra ur kontakten!
• Öppna inte kåpan.
• Produkten och dess tillbehör får inte modifieras.
• Kortslut inte anslutningar och kopplingskretsar.
Produkten får inte användas om den är defekt. Koppla i så fall bort den från nätspänningen omedelbart och
säkerställ att den inte kan slås på igen av misstag.
• Använd bara produkten, produktdelar och tillbehör om de är i felfritt skick.
• Undvik extrema belastningar som hetta och kyla, fukt och direkt solljus, mikrovågor samt vibrationer
och mekaniskt tryck.
• Kontakta återförsäljaren eller tillverkaren vid frågor, defekter, mekaniska skador, störningar eller an-
dra problem som inte kan lösas med hjälp av de medföljande anvisningarna.
• Reparera inte defekta produkter själv, men kontakta återförsäljaren eller tillverkaren.
Inte avsedd för barn. Produkten är ingen leksak!
• Se till att förpackning, smådelar och isoleringsmaterial inte används på annat sätt än avsett.
Snubbelrisk
Det är lätt hänt att någon inte ser kabeln.
• Placera kabeln på ett säkert sätt.
• Installera produkten så att inga personer eller föremål kan skadas, t.ex. genom fall eller snubbling.
Överhettning
• Täck inte över produkten.
• Se till att det finns tillräckligt stort utrymme runt hela systemet för att säkerställa god ventilation för
alla enheter och för att undvika skador.
2 Beskrivning och funktion
2.1 Produkt
Produkten är ett universellt nätaggregat för laddning och drift av kontorsutrustning via en likströmsanslutning.
Den har utbytbara adapterpluggar för många vanliga apparater. Utgångsspänningen kan justeras variabelt.
2.2 Leveransomfång
5–15 V universalnätdel, 8 adapterpluggar, justeringsverktyg, Bruksanvisning

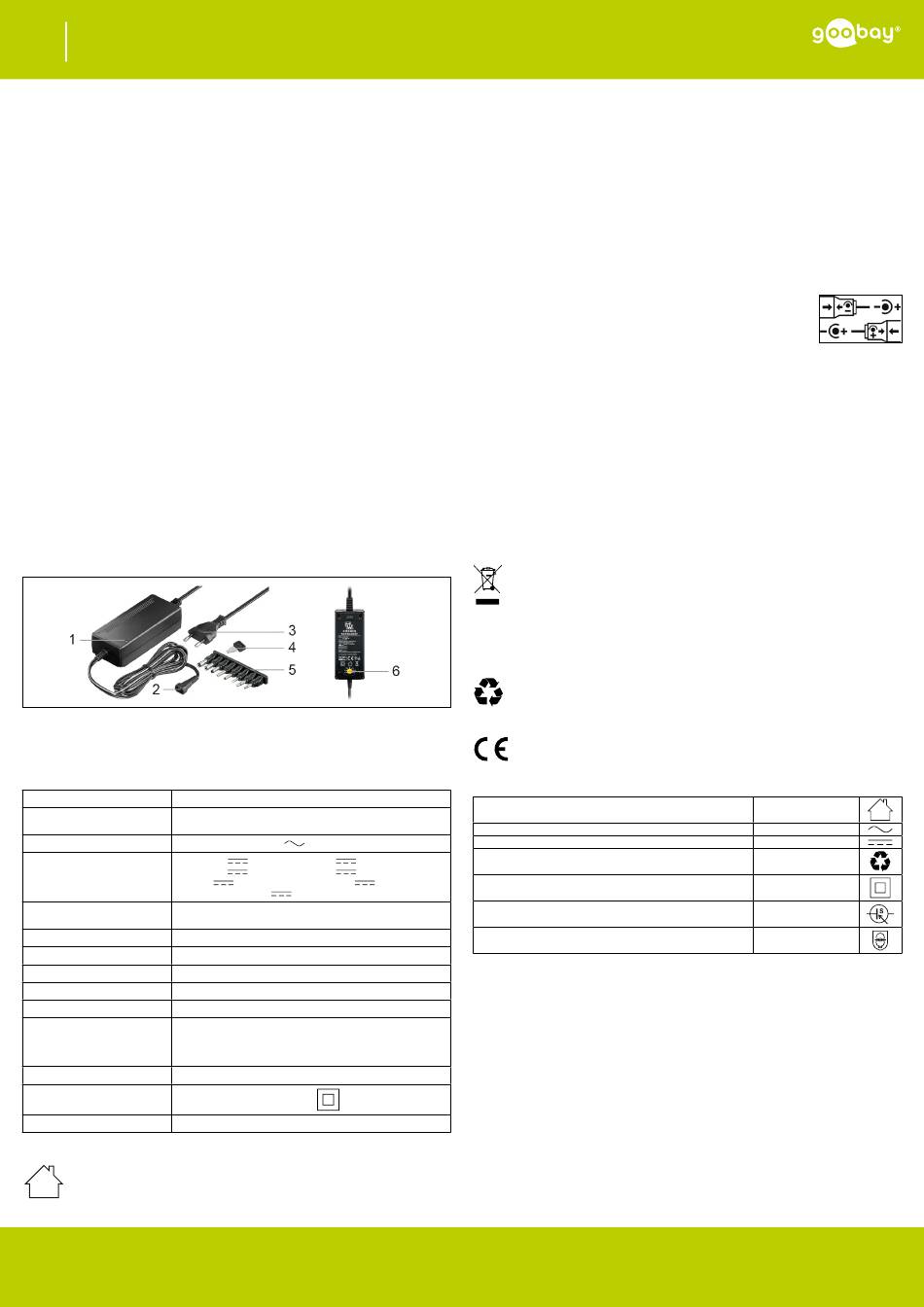

2.3 Kontroller
1 Drifts-LED
2 DC-uttag
3 Eurokontakt
4 Justeringsverktyg
2.4

Tekniska data

Artikelnummer
Anslutningar
Ingång
Utgång
12,0 V
Genomsnittlig verkningsgrad i
aktivt läge
Verkningsgrad vid låg last (10 %)
Elförbrukning vid noll-last
Mått
Vikt
Kabellängd
DC-Adapter 3,50 x 1,35 mm, DC-Adapter 4,00 x 1,70 mm,
Adapterpluggar
DC-Adapter 5,00 x 2,10 mm, DC-Adapter 5,50 x 2,10 mm,
DC-Adapter 5,50 x 2,50 mm, DC-Adapter 5,50 x 1,50 mm
Polaritet
Kapslingsklassning / Skyddsklass
Färg
3 Avsedd användning
Produkten får inte användas på annat sätt än som beskrivs i kapitlet "Beskrivning och funktion"
eller "Säkerhetsanvisningar". Denna produkt får bara användas i torra inomhusmiljöer.
Underlåtenhet att följa dessa bestämmelser och säkerhetsanvisningarna kan leda till svåra
olyckor och/eller person- och sakskador.
REV2022-07-12
V3.0ir
Med reservation för ändringar.
5 Adapterpluggar
6 Strömbrytare för inställning av
utgångsspänningen
53995
Eurokontakt (typ C, CEE 7/16),
DC-uttag (universellt, 2-stift)
100-240 V , 60/50 Hz, 800 mA
5,0 V , 3,0 A, 15,0 W; 6,0 V , 3,0 A, 18,0 W;
7,5 V , 3,0 A, 22,5 W; 9,0 V , 3,0 A, 27,0 W;
, 3,0 A, 36,0 W (max.); 13,5 V , 2,4 A, 32,4 W;
15,0 V , 2,4 A, 36,0 W (max.)
84,1 %
84,6%
0,10 W
116 x 50 x 32,5 mm
310 g
1,8 m
2,5-mm-Klinkenstecker, 3,5-mm-Klinkenstecker,
valfritt positiv eller negativ
IP20 / II
svart
4 Förberedelse
1. Kontrollera att leveransen är fullständig och inte är skadad.
2. Jämför teknisk information för produkt, strömförsörjning och kringutrustning.
Dessa måste vara identiska.
5 Anslutning och användning
NOTERA! Materialskada på grund av felaktig utgångsspänning eller polaritet.
Om utgångsspänningen är för hög eller polariteten är felaktig kan den anslutna enheten skadas allvarligt. In-
formation om polaritet och spänning finns i bruksanvisningen för din enhet eller på den ursprungliga nätag-
gregaten.
• Överbelasta inte produkten.
• Kontrollera att polariteten är korrekt.
• Använd inte utrustningen förrän rätt utgångsspänning har ställts in.
1. Bestäm vilken utgångsspänning som krävs för din enhet.
2. Vrid omkopplaren för inställning av utgångsspänningen (6) med hjälp av justeringsverktyget (4) så att
pilspetsen pekar mot den önskade utgångsspänningen.
3. Anslut lämplig adapterkontakt till strömförsörjningsenhetens DC-uttag (2).
Var uppmärksam på korrekt polaritet (se bilden till höger) och att kontak-
ten passar.
De flesta enheter fungerar med positiv polaritet, dvs. med den positiva polen på
den inre kontakten.
4. Anslut adapterkontakten till enheten.
5. Sätt in eurokontakten (3) i ett fritt och lättillgängligt uttag.
Drifts-LED:n (1) lyser när nätaggregatet är anslutet till en strömförsörjning.
6. Koppla bort alla stickproppsanslutningar efter användning.
6 Underhåll, vård, lagring och transport
Produkten är underhållsfri.
NOTERA! Sakskador
• Koppla alltid ur nätkontakten före rengöring.
• Använd endast en torr och mjuk trasa vid rengöring.
• Använd inte rengöringsmedel eller kemikalier.
• Om produkten inte ska användas under en längre tid ska den förvaras utom räckhåll för barn på en
torr och dammfri plats.
• Lagra produkten på en torr och sval plats.
• Spara originalförpackningen och använd den om produkten ska transporteras.
7 Avfallshantering
7.1 Produkt
Elektriska och elektroniska produkter får enligt EU-direktiv WEEE inte kastas i hushållsavfallet.
Produktens olika delar måste separeras och skickas till återvinning eller avfallshantering eftersom
giftiga och farliga komponenter kan orsaka skador på hälsa och miljö om de hanteras på fel sätt.
Du som konsument är förpliktigad enligt lag att lämna elektriska eller elektroniska apparater till
insamlingsplatser eller till återförsäljaren vid slutet av apparatens livstid. Detaljer regleras i nationella lagar.
Symbolerna på produkten, i bruksanvisningen eller på förpackningen hänvisar till dessa villkor. Med denna
avfallsseparering, tillämpning och avfallshantering bidrar du till att förbättra miljön.
WEEE-nr: 82898622
7.2 Förpackningar
Förpackningar kan kostnadsfritt kasseras på motsvarande återvinningstationer – papper, plast och
glas i respektive kärl eller containrar.
DE4535302615620
8 EU-försäkran om överensstämmelse
Genom att använda CE-märkningen deklarerar Goobay®, ett registrerat varumärke för
Wentronic GmbH, att enheten uppfyller de grundläggande kraven och riktlinjerna enligt
Europeiska bestämmelser.
9 Använda symboler
Endast för inomhusbruk
Växelström
Likström
Återvinning
Skyddsklass II
Pulserande strömförsörjning; Switching Mode Power Supply; SMPS
(EN: switch mode power supply)
Säkerhetstransformator, isolationstransformator, kortslutningssäker
- 8 -
IEC 60417- 5957
IEC 60417- 5032
IEC 60417- 5031
ISO 7001 - PI PF 066
IEC 60417- 5172
IEC 60417 - 6190
IEC 60417 - 5947
