PL Instrukcja obsługi
Zasilacz uniwersalny 5 V – 15 V
1 Zasady bezpieczeństwa
Instrukcja obsługi jest częścią składową produktu i zawiera ważne zasady prawidłowego użytkowania.
• Szczegółowo zapoznać się z całą instrukcją obsługi.
Instrukcja obsługi musi być dostępna w przypadku wątpliwości podczas obsługi, a także w razie przekaza-
nia produktu innym osobom.
• Przechować instrukcję obsługi.
Wskazówki dotyczące odłączania zasilania
Produkt nie posiada włącznika zasilania i dlatego wolno go podłączać wyłącznie do łatwo dostępnych gniazd
wtykowych, aby w sytuacji awaryjnej oraz po użyciu można go było łatwo odłączyć.
Brak napięcia wyłącznie przy wyciągniętej wtyczce.
• W sytuacji awaryjnej, po użyciu i w czasie burzy wtyczkę wyciągnąć bezpośrednio z obudowy!
• Pod żadnym pozorem nie otwierać obudowy.
• Nie modyfikować produktu ani wyposażenia dodatkowego.
• Nie zwierać przyłączy ani obwodów sterujących.
Uszkodzonego urządzenia nie wolno uruchamiać, lecz niezwłocznie odłączyć od sieci i zabezpieczyć przed
przypadkowym dalszym użyciem.
• Korzystać jedynie z produktu, części produktu i wyposażenia dodatkowego w nienagannym stanie.
• Unikać skrajnych obciążeń, takich jak wysoka i niska temperatura, wilgoć i bezpośrednie działanie
promieni słonecznych, mikrofale oraz wibracje i nacisk mechaniczny.
• W razie pytań, awarii i uszkodzeń mechanicznych, usterek i innych problemów, których nie można
rozwiązać na podstawie dołączonej dokumentacji zwrócić się do dystrybutora lub producenta.
• Nie naprawiać uszkodzonego wyrobu samodzielnie – zwrócić się do sprzedawcy albo producenta.
Nie nadaje się dla dzieci. Ten produkt nie jest zabawką!
• Zabezpieczyć opakowanie, drobne części i materiał izolacyjny przed przypadkowym użyciem.
Ryzyko potknięcia się
Istnieje możliwość przeoczenia kabla.
• Ułożyć kabel w sposób bezpieczny.
• Zainstalować produkt tak, aby żadne osoby nie odniosły obrażeń, np. wskutek upadku lub potknięcia,
ani nie uszkodzić żadnych przedmiotów.
Przegrzanie
• Nie przykrywać produktu.
• Uszkodzonego urządzenia nie wolno uruchamiać, lecz niezwłocznie należy odłączyć je od sieci
i zabezpieczyć przed przypadkowym, dalszym użyciem.
2 Opis i funkcja
2.1 Produkt
Produkt jest uniwersalnym zasilaczem do ładowania i obsługi urządzeń biurowych poprzez złącze DC. Po-
siada wymienne wtyczki adapterów do wielu popularnych urządzeń. Napięcie wyjściowe można regulować
w sposób zmienny.
2.2 Zakres dostawy
Zasilacz uniwersalny 5 V – 15 V, 8 wtyczek adapterowych, narzędzie do regulacji, Instrukcja obsługi

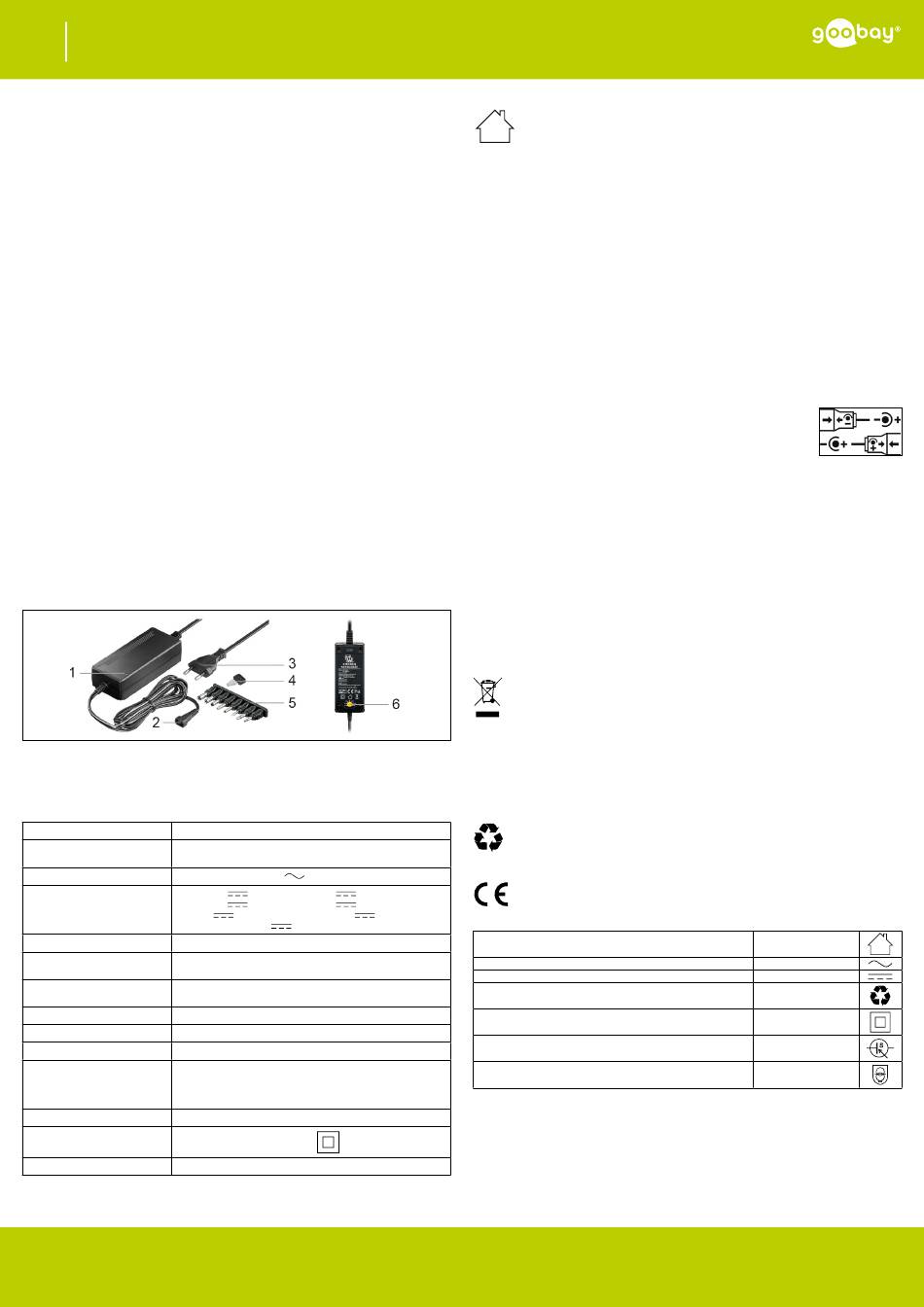

2.3 Elementy obsługowe
1 Dioda operacyjna
2 Gniazdo DC
3 Wtyczka Euro
4 Narzędzie do regulacji
2.4

Dane techniczne

Numer artykułu
Przyłącza
Wejście
Wyjście
12,0 V
Średnia sprawność podczas pracy
Sprawność przy niskim
obciążeniu (10 %)
Zużycie energii w stanie bez
obciążenia
Wymiary
Waga
Długość kabla
Adapter DC 3,50 x 1,35 mm, Adapter DC 4,00 x 1,70 mm,
Wtyczki adapterów
Adapter DC 5.00 x 2.10 mm, Adapter DC 5.50 x 2.10 mm,
Adapter DC 5,50 x 2,50 mm, Adapter DC 5,50 x 1,50 mm
Polaryzacja
Stopień ochrony /
Klasa ochronności
Kolor
REV2022-07-12
V3.0ir
Z zastrzeżeniem zmian.
5 Wtyczki adapterów
6 Przełącznik do ustawiania napięcia
wyjściowego
53995
Wtyk europejski (typ C, CEE 7/16),
Gniazdo DC (uniwersalne, 2-pinowe)
100-240 V , 60/50 Hz, 800 mA
5,0 V , 3,0 A, 15,0 W; 6,0 V , 3,0 A, 18,0 W;
7,5 V , 3,0 A, 22,5 W; 9,0 V , 3,0 A, 27,0 W;
, 3,0 A, 36,0 W (max.); 13,5 V , 2,4 A, 32,4 W;
15,0 V , 2,4 A, 36,0 W (max.)
84,1 %
84,6%
0,10 W
116 x 50 x 32,5 mm
310 g
1,8 m
Wtyczka jack 2,5 mm, Wtyczka jack 3,5 mm,
opcjonalnie dodatnia lub ujemna
IP20 / II
czarny
3 Zastosowanie zgodne z przeznaczeniem
Użytkowanie w sposób inny niż opisano w rozdziałach „Opis i funkcje" oraz „Wskazówki
dotyczące bezpieczeństwa" jest niedopuszczalne. Niniejszy produkt może być stosowany
wyłącznie w suchych po mieszczeniach. Nieprzestrzeganie tych postanowień i zasad
bezpieczeństwa może doprowadzić do poważnych wypadków oraz szkód osobowych i
materialnych.
4 Przygotowanie
1. Sprawdzić zawartość opakowania pod względem kompletności i integralności.
2. Należy porównać ze sobą dane techniczne wyrobu, napięcie sieciowe i dane urządzeń peryferyj-
nych.
Wartości te muszą być identyczne.
5 Przyłącze i obsługa
UWAGA! Szkody materialne spowodowane nieprawidłowym napięciem
wyjściowym lub polaryzacją
Jeśli napięcie wyjściowe jest zbyt wysokie lub polaryzacja jest nieprawidłowa, podłączone urządzenie może
zostać poważnie uszkodzone. Informacje dotyczące polaryzacji i napięcia można znaleźć w instrukcji obsługi
urządzenia lub na oryginalnym zasilaczu.
• Nie należy przeciążać produktu.
• Upewnij się, że polaryzacja jest prawidłowa.
• Nie eksploatuj urządzenia, dopóki nie zostanie ustawione prawidłowe napięcie wyjściowe.
1. Określ wymagane napięcie wyjściowe dla swojego urządzenia.
2. Przekręć przełącznik do ustawiania napięcia wyjściowego (6) za pomocą narzędzia do ustawiania (4)
tak, aby grot strzałki wskazywał na wymagane napięcie wyjściowe.
3. Podłączyć odpowiednią wtyczkę adaptera do gniazda DC (2) zasilacza.
Zwróć uwagę na prawidłową polaryzację (patrz rysunek po prawej) i dopaso-
wanie wtyczki.
Większość urządzeń pracuje z polaryzacją dodatnią, tzn. z biegunem dodatnim
na styku wewnętrznym.
4. Podłączyć wtyczkę adaptera do urządzenia.
5. Włożyć wtyczkę Euro (3) do wolnego i łatwo dostępnego gniazdka.
Dioda operacyjna (1) świeci się, gdy zasilacz jest podłączony do prądu.
6. Po zakończeniu użytkowania należy rozłączyć wszystkie połączenia wtykowe.
6 Konserwacja, pielęgnacja, przechowywanie i transport
Produkt jest bezobsługowy
UWAGA! Szkody materialne
• Przed czyszczeniem należy zawsze odłączyć wtyczkę sieciową.
• Do czyszczenia używać wyłącznie suchej i miękkiej ściereczki.
• Nie stosować żadnych środków czyszczących i chemicznych.
• W przypadku nieużywania przez dłuższy czas produkt przechowywać w miejscu niedostępnym dla
dzieci, w suchym otoczeniu chronionym przed pyłem.
• Przechowywać w chłodnym i suchym miejscu.
• Przechować oryginalne opakowanie i skorzystać z niego w przypadku transportu.
7 Wskazówki dotyczące odpadów
7.1 Produkt
Zgodnie z europejską dyrektywą WEEE urządzeń elektrycznych i elektronicznych nie wolno
wyrzucać razem z odpadami domowymi. Ich elementy składowe trzeba osobno przekazać do
recyklingu lub utylizacji, ponieważ nieprawidłowo zutylizowane substancje toksyczne lub niebezpiec-
zne mogą trwale zaszkodzić zdrowiu i środowisku.
Po zakończeniu przydatności produktu, klienci są zobowiązani obowiązującymi przepisami do usuwania
urządzeń elektrycznych i elektronicznych poprzez ich bezpłatne przekazanie producentowi, dostawcy lub
przekazanie do publicznych miejsc zbiórki. Szczegóły są regulowane przepisami krajowymi. Obecność tego
symbolu na produkcie, w podręczniku użytkownika, albo na opakowaniu implikuje te określenia. Poprzez
stosowanie tego rodzaju separacji odpadów, stosowania i usuwania odpadów, jakimi są zużyte urządzenia,
użytkownicy mają swój udział w ochronie środowiska naturalnego.
WEEE Nr.: 82898622
7.2 Opakowania
Opakowania można bezpłatnie dołączać do pojemników zbiorczych – papier do pojemnika na
makulaturę, tworzywa sztuczne do żółtego worka oraz szkło do pojemnika na szkło.
DE4535302615620
8 Deklaracja zgodności z normami UE
Za pomocą oznakowania CE Goobay®, zarejestrowana marka Wentronic GmbH, deklaruje, że
produkt spełnia zasadnicze wymagania i wytyczne zawarte w przepisach europejskich.
9 Stosowane symbole
Tylko do użytku wewnętrznego
Prąd zmiennyt
Prąd stały
Recykling
Klasa ochronności, Klasa II
Zasilacz impulsowy; SMPS (EN: switch mode power supply)
Transformator separacyjny bezpieczeństwa, odporny na zwarcia
- 10 -
IEC 60417- 5957
IEC 60417- 5032
IEC 60417- 5031
ISO 7001 - PI PF 066
IEC 60417- 5172
IEC 60417 - 6190
IEC 60417 - 5947
