2. INSTALLATION

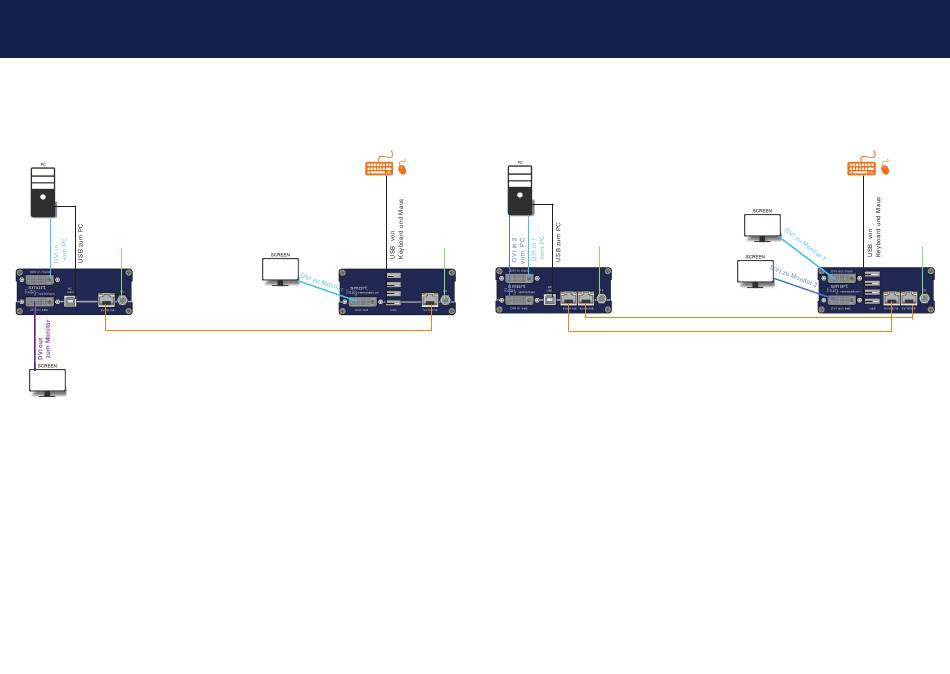

2.2 QUICKINSTALLATION SMARTEASY SINGLE
Netzteil
12V 1A
Netzwerkkabel CAT5e/6/7/ bis zu 150m
Quick Installation smartEASY Single
1. Verbinden Sie die CON / Remote und die CPU / Local Unit jeweils mit dem mitgelieferten 12V 1A Netzteil.
2. Nun schließen Sie das USB Kabel an eine USB- Buchse Ihres PCs an und verbinden das andere Ende des
USB Kabels mit der CPU / Local Unit. Schließen Sie Keyboard und Maus an der CON / Remote Unit an.
3. Verbinden Sie die CPU / Local und die CON / Remote mit einem Netzwerkkabel CAT5e/6/7
4. Schließen Sie nun das DVI Kabel in die DVI Buchse des PCs und das andere Ende an die DVI Buchse
der CPU Local Unit (PC-in). Verbinden Sie anschließend den Monitor mit dem DVI Kabel mit der CON /
Remote Unit.
5. Wenn Sie einen Switch verwenden : Verbinden Sie alle Endpunkte mit dem Switch. Stellen Sie sicher,
dass alle Verbindungen eine Bandbreite von 1Gbit/sec haben. Für video sharing benötigen Sie einen
Switch der IGMP snooping unterstützt.
VIEL SPASS - Ihr kvm-tec Extender ist nun für viele Jahre (MTBF ca.10 Jahre) für Sie im Einsatz
20 | kvm-tec
local / CPU – remote / CON
2.3 QUICKINSTALLATION SMARTEASY DUAL
Netzteil
Netzteil
12V 1A
12V 1A
Quick Installation smartEASY Dual
1. Verbinden Sie die CON / Remote und die CPU / Local Unit jeweils mit dem mitgelieferten 12V 1A
Netzteil.
2. Nun schließen Sie das USB Kabel an eine USB-Buchse Ihres PCs an und verbinden das andere Ende
des USB Kabels mit der CPU / Local Unit. Schließen Sie Keyboard und Maus an der CON / Remote
Unit an.
3. Verbinden Sie die CPU / Local und die CON / Remote Unit den Netzwerkkabeln.
4. Schließen Sie nun das DVI Kabel in die DVI Buchse des PCs und das andere Ende an die DVI Buchse
der CPU Local Unit (PC-in 1).
5. Schließen Sie das DVI Kabel in die DVI Buchse des PCs und das andere Ende an der DVI Buchse der
CON Local Unit (PC-in 2). Verbinden Sie anschließend den Monitor mit dem DVI Kabel mit der CON /
Remote Unit.
6. Wenn Sie einen Switch verwenden: Verbinden Sie alle Endpunkte mit dem Switch. Stellen Sie sicher,
dass alle Verbindungen eine Bandbreite von 1Gbit/sec haben. Für video sharing benötigen Sie einen
Switch der IGMP snooping unterstützt.
VIEL SPASS - Ihr kvm-tec Extender ist nun für viele Jahre (MTBF ca.10 Jahre) für Sie im Einsatz
2. INSTALLATION
Netzwerkkabel CAT5e/6/7/ bis zu 150m -main link
Netzwerkkabel CAT5e/6/7/ bis zu 150m
local / CPU – remote / CON
Netzteil
12V 1A
kvm-tec | 21
