Hardware-Konfiguration

Konfigurieren Sie den HELIX DSP PRO MK3 in
der nachfolgenden Reihenfolge
Achtung: Für die Durchführung der nachfol-
genden Schritte werden Spezialwerkzeuge und
Fachwissen benötigt. Um Anschlussfehler und
Beschädigungen zu vermeiden, fragen Sie im
Zweifelsfall Ihren Einbauspezialisten und beach-
ten Sie zwingend die allgemeinen Anschluss- und
Einbauhinweise (siehe Seite 2).
1. Einstellung des
bereichs („Voltage Range") der analogen
Signaleingänge
ACHTUNG: Bei Nutzung des Highlevel-
Eingangs als Signaleingang ist es zwin-
gend notwendig, den Wertebereich vor
dem ersten Anschluss der Signalquelle an
dessen Ausgangsspannung anzupassen,
um Schäden am Signalprozessor zu ver-
meiden.
Die Anpassung des Spannungsbereichs („Vol-
tage Range") des Highlevel-Eingangs erfolgt
als erster Schritt im Inneren des Geräts.
Entfernen Sie dazu das Seitenblech der Ge-
räteseite mit dem USB-Eingang, indem Sie die
fünf Kreuzschlitzschrauben lösen. Nun kön-
nen Sie das Bodenblech aus dem Kühlkörper
zur Seite hinausziehen und erhalten so Zugriff
auf die zwei Steckbrücken („Jumper"), siehe
Abb. 1. Jeder dieser Jumper stellt den Werte-
bereich für jeweils 4 Eingangskanäle gleichzei-
tig ein (J1 –Kanal A - D und J2 – Kanal E - F).
Möchten Sie als Signalquelle ein herkömm-
liches Original- oder Aftermarket-Radio an-
schließen, so muss der Jumper auf den Span-
nungsbereich 4 - 11 Volt (H1 – Low Voltage
Range) eingestellt werden. Dieser Bereich ist
werkseitig voreingestellt, siehe Abb. 2.
Möchten Sie als Signalquelle einen werkseitig
verbauten Verstärker anschließen, so empfeh-
len wir, die maximale Ausgangsspannung zuvor
mit einem geeigneten Messgerät zu ermitteln
oder Ihren autorisierten HELIX Fachhändler
zu kontaktieren. Sollten Sie sich unsicher sein,
so empfehlen wir, den Spannungsbereich auf
12 - 32 Volt (H2 – High Voltage Range) einzu-
stellen, um eventuelle Schäden am Gerät zu
vermeiden. Dazu müssen beide Jumper auf die
Eingangsspannunsgs-
werkseitig unbenutzte Stiftleiste umgesteckt
werden, siehe Abb. 3.

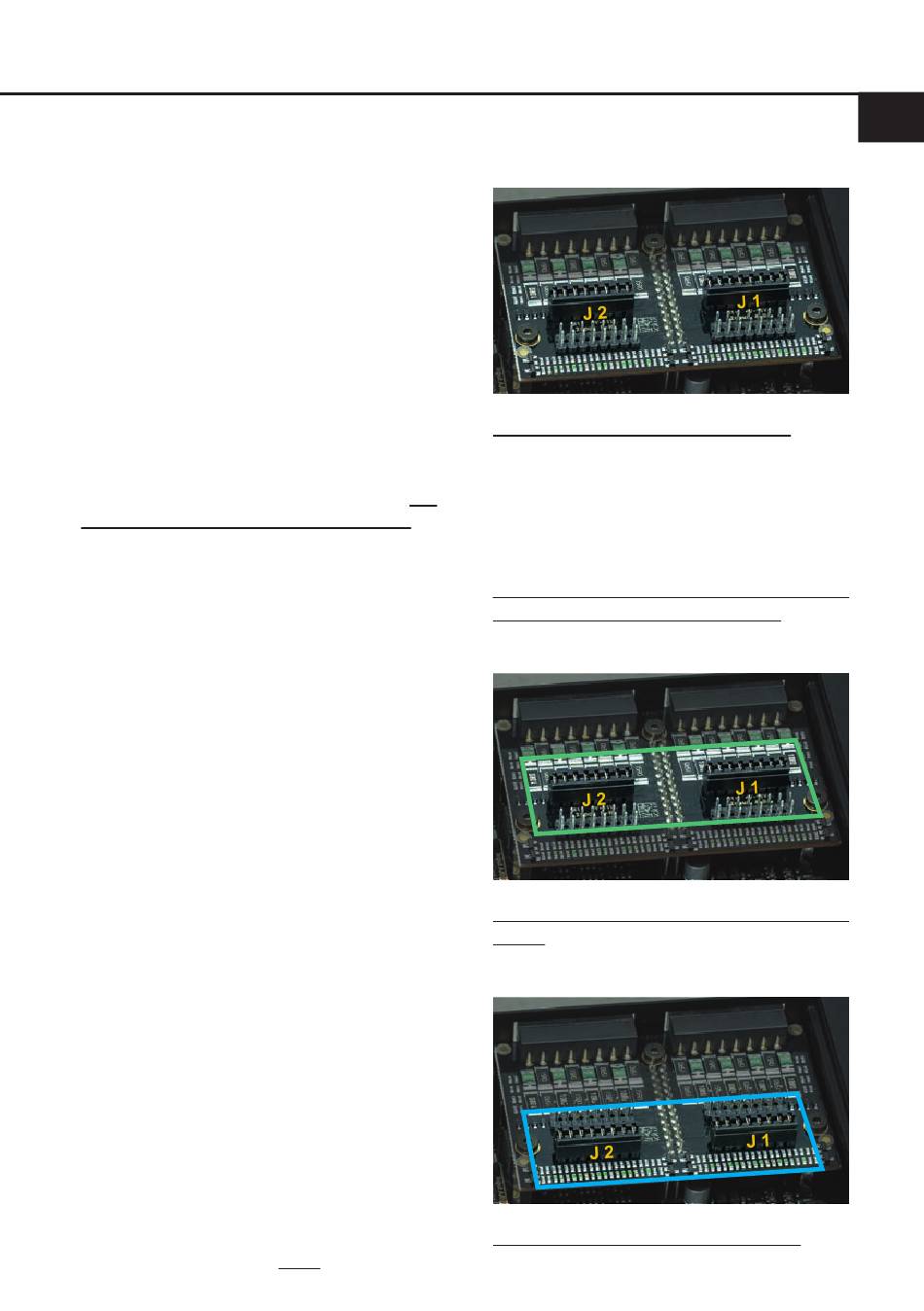

Abbildung 1
Übersicht Jumper-Steckpositionen:
Jumper 1 (J 1): Kanal A - D
Jumper 2 (J 2): Kanal E - H
Um die Position eines Jumpers zu ändern,
ziehen Sie diesen einfach nach oben hin ab
und stecken ihn auf die gewünschte Position.
Achten Sie darauf, dass der Jumper vollstän-
dig und nicht versetzt eingesteckt ist.
Abbildung 2
H1 – Low Voltage Range Konfiguration (werk-
seitig):
Wertebereich: Highlevel 4 - 11 Volt
Abbildung 3
H2 – High Voltage Range Konfiguration
Wertebereich: Highlevel 12 - 32 Volt
