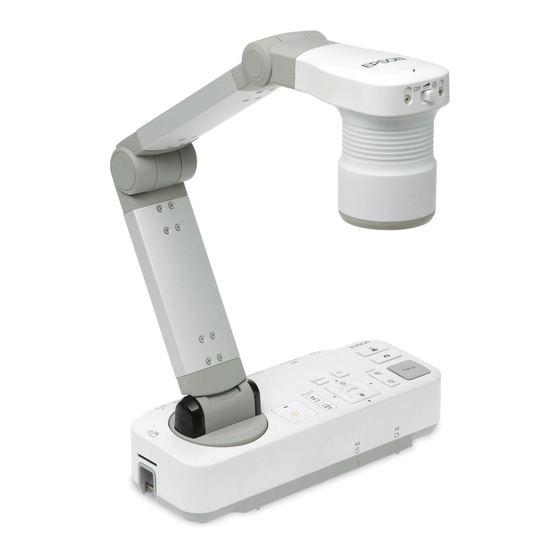

Epson ELPDC20 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Epson Anleitungen
  4. Dokumentenkameras
  5. ELPDC20
  6. Bedienungsanleitung
Epson ELPDC20 Bedienungsanleitung

Epson ELPDC20 Bedienungsanleitung

Effektive pixel 1920 horizontal x 1080 vertikal
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Dokumentenkamera
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Epson ELPDC20

Inhaltszusammenfassung für Epson ELPDC20

  • Seite 1 Dokumentenkamera Bedienungsanleitung...

  • Seite 2: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Lesen Sie diese Bedienungsanleitung, und beachten Sie alle Anweisungen für Ihre Dokumentenkamera. Bewahren Sie diese Informationen griffbereit auf, damit Sie gegebenenfalls darauf zurückgreifen können. War‐ Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar zum Tod führen können.

  • Seite 3: Elektrische Vorsichtsmaßregeln

    Elektrische Vorsichtsmaßregeln Warnung Öffnen Sie bis auf die in dieser Bedienungsanleitung erwähnten Abdeckungen niemals irgendwelche Abdeckungen an der Dokumentenkamera. Versuchen Sie niemals, die Dokumentenkamera auseinander zu bauen oder zu verändern. Wenden Sie sich für sämtliche Reparaturen an qualifizierte Kundendiensttechniker. In den folgenden Fällen müssen Sie die Dokumentenkamera vom Netz trennen und sich an einen qualifizierten Kundendiensttechniker wenden: •...

  • Seite 4: Vorsichtsmaßregeln Zur Installation

    Achtung Schalten Sie die Dokumentenkamera nach der Verwendung ab, und ziehen Sie den Netzstecker ab. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet, der Netzstecker von der Netzsteckdose getrennt und alle Kabel getrennt wurden, bevor Sie die Dokumentenkamera transportieren. Vorsichtsmaßregeln zur Installation Warnung Wenn Sie Klebstoffe verwenden, um ein Lösen der Schrauben zu verhindern, oder wenn Sie an der Dokumentenkamera Schmiermittel oder Öle anbringen, kann deren Gehäuse brechen.

  • Seite 5: Vorsichtsmaßregeln Zur Reinigung

    Vorsichtsmaßregeln zur Reinigung Warnung Verwenden Sie zur Reinigung ein trockenes Tuch (oder für hartnäckige Flecken ein ausgewrungenes feuchtes Tuch). Verwenden Sie keine Flüssigkeiten, Sprühreiniger oder Lösungsmittel wie Alkohol, Verdünner oder Benzin. Stellen Sie keine Flüssigkeitsbehälter auf das Gerät oder in dessen Nähe. Lassen Sie weder Flüssigkeiten noch Sprühdunst in die Dokumentenkamera gelangen.

  • Seite 6: Vorsichtsmaßregeln Zur Batterie

    Vorsichtsmaßregeln zur Batterie Warnung Eine nicht ordnungsgemäße Verwendung der Batterien kann zu Rissen und dem Auslaufen von Batterieflüssigkeit führen, sodass Brände, Verletzungen oder eine Korrosion der Fernbedienung auftreten können. Reiben Sie niemals Ihre Augen, wenn diese mit Batterieflüssigkeit in Berührung gekommen sind. Waschen Sie die Augen mit sauberem Wasser aus, und wenden Sie sich umgehend an einen Arzt.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Sicherheitshinweise ......2 Projektion Anschließen und Einschalten ....... 25 Einführung Anzeigen von Dokumenten oder anderer Materialien .
  • Seite 8 Inhaltsverzeichnis Bildanpassungen und Effekte Problembehebung Verwenden des Bildschirmmenüs ......48 Probleme und Lösungen ........67 Betriebsstörungen .

  • Seite 9: Einführung

    Einführung Sie können die Dokumentenkamera Epson ELPDC20 verwenden, um Seiten aus Büchern oder anderen Dokumenten und sogar dreidimensionale Objekte zu erfassen und zu projizieren. Mithilfe der im Lieferumfang enthaltenen Software können Sie Zeitrafferfotos erstellen und mit der Dokumentenkamera erstellte Bilder mit Anmerkungen versehen.

  • Seite 10: Produktfunktionen

    Produktfunktionen Mitgelieferte Teile • Fernbedienung mit zwei AA-Batterien • Stromkabel und Netzadapter • VGA-Kabel • USB-Kabel • Software-CD • Bedienungsanleitungs-CD • Kurzanleitung • Mikroskopadapter...

  • Seite 11: Bestandteile Der Dokumentenkamera

    Bestandteile der Dokumentenkamera Name Funktion Oben/Seite/Rückseite Sicherheitsfach Der Sicherheitsschlitz ist mit dem von Kensington hergestellten Microsaver Security System kompatibel. s S.18 Schnittstelle s "Schnittstelle" S.13 Sicherheitsleiste Zum Anbringen eines im Handel erhältlichen Sicherheitskabels, mit dem die Dokumentenkamera fest verankert werden kann. s S.18 SD-Kartensteckplatz Zum Speichern und Anzeigen von Bildern mithilfe...

  • Seite 12: Kamerakopf

    Bestandteile der Dokumentenkamera Name Funktion Kamerakopf Kameraarm Ein- oder Ausfahren des Kameraarms, um die Höhe des Kamerakopfs anzupassen. Achtung Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann. Verwenden Sie zum Reinigen des Objektivs ein weiches Tuch und wischen Sie es sanft ab.

  • Seite 13: Schnittstelle

    Bestandteile der Dokumentenkamera Name Funktion Schnittstelle ] [ ] [ ]-Taste Im Menübildschirm können Sie durch Drücken dieser Tasten Menüpunkte auswählen und Werte einstellen. Einstellung der Bildhelligkeit. ]-Taste [Enter]-Taste Wenn das Menü angezeigt wird, können Sie mit dieser Taste den aktuellen Menüpunkt bestätigen. [Esc]-Taste Beendet die gegenwärtig verwendete Funktion.

  • Seite 14: Unterseite

    Bestandteile der Dokumentenkamera Unterseite Name Funktion Befestigungspunkte Die Dokumentenkamera kann mit im Handel erhältlichen M4-Schrauben an einem Tisch oder einem fahrbaren oder festen Ständer angebracht werden. s S.18 Sicherheitsleiste Zum Anbringen eines im Handel erhältlichen Sicherheitskabels, mit dem die Dokumentenkamera fest verankert werden kann.

  • Seite 15: Tasten Der Fernbedienung

    Ein- und Ausschalten des Tons oder des Bildes am Epson-Projektor.* [Source Search]-Taste Ändert bei der Anschluss an einen Epson- Projektor die Eingangsquelle.* Dies wird von einigen Projektoren nicht unterstützt. Weitere Informationen erhalten Sie von Ihrem Händler oder vom Service Center in Ihrer Nähe, das Sie in diesem Handbuch finden.
  • Seite 16 Tasten der Fernbedienung Name Funktion [Enter]-Taste Wenn das Menü angezeigt wird, können Sie mit dieser Taste den aktuellen Menüpunkt bestätigen. [Esc]-Taste Beendet die gegenwärtig verwendete Funktion. Wenn das Menü angezeigt wird, können Sie mit dieser Taste zur vorherigen Menüebene zurückkehren. [Snapshot]-Taste Erfassen von Standbildern.

  • Seite 17: Aufbewahren Der Dokumentenkamera

    Aufbewahren der Dokumentenkamera Wenn die Dokumentenkamera nicht verwendet wird, klappen Sie den Arm einfach nach unten (siehe Abbildung). Achtung Versuchen Sie nicht, den Arm nach unten oder hinten zu drücken, um Beschädigungen zu vermeiden.

  • Seite 18: Sichern Der Dokumentenkamera

    Sichern der Dokumentenkamera Sie können die Dokumentenkamera sichern, indem Sie an der Achtung Sicherheitsleiste ein Kabel befestigen (siehe Abbildung), oder indem Sie am Ziehen Sie die Schrauben nicht zu fest an. Verwenden Sie keine Klebstoffe. Kensington-Sicherheitsanschluss ein Diebstahlschutzkabel anbringen. Zudem kann die Dokumentenkamera an den unten abgebildeten Befestigungspunkten an einem Tisch oder einem fahrbaren oder festen Ständer angebracht werden.

  • Seite 19: Verbinden

    Verbinden Befolgen Sie die Anweisungen in diesem Abschnitt, um die Dokumentenkamera einzurichten und eine Präsentation durchzuführen.

  • Seite 20: Anschließen An Einem Projektor

    Anschließen an einem Projektor Sie können die Dokumentenkamera über ein Standard-VGA-, Composite Schließen Sie Dokumentenkamera mithilfe einer der folgenden Video-Kabel oder HDMI-Kabel an einen Projektor oder an andere Methoden an: Videogeräte wie z. B. externe Monitore anschließen. VGA-Anschluss Sie können die Dokumentenkamera auch mit einem Computer verwenden.
  • Seite 21 Anschließen an einem Projektor HDMI-Verbindung HDMI-Anschluss HDMI-Kabel • Bei Anschluss über ein USB-Kabel wird Video von anderen Ausgangsanschlüssen nicht angezeigt. • Wenn zwei oder mehr Kabel angeschlossen sind, ist die Priorität der Videoausgabe HDMI > Display Out > Composite.

  • Seite 22: Anschließen An Einem Computer

    Anschließen an einem Computer Wenn Sie die Dokumentenkamera an Ihrem Computer anschließen, können Sie die mitgelieferte Software verwenden, um Standbilder und Videos zu erfassen, zu bearbeiten und wiederzugeben. S.56 Über den Anschluss an einen Computer können Sie zudem PowerPoint- Folien oder andere Programme anzeigen. Sie können jederzeit problemlos zum Live-Kamerabild zurückwechseln.

  • Seite 23: Anschließen Zur Verwendung Ohne Die Dokumentenkamera-Software

    Anschließen an einem Computer Wenn ein Bild nicht auf dem Bildschirm angezeigt wird, ist der USB-Modus der Dokumentenkamera möglicherweise auf Massenspeicher gesetzt. Informationen zum Ändern der Einstellung finden Sie auf S.69. Informationen zum Ändern der Einstellungen eines Laptops finden Sie auf S.68. Anschließen zur Verwendung ohne die Dokumentenkamera-Software Bei dieser Anschlussmethode können Sie PowerPoint-Folien oder Bilder...

  • Seite 24: Projektion

    Projektion...

  • Seite 25: Anschließen Und Einschalten

    Anschließen und Einschalten Schließen Sie den Netzadapter an, wie in der Abbildung gezeigt, und stecken Sie den Adapter in eine Steckdose. Drücken Sie den Netzschalter [ ], um die Dokumentenkamera einzuschalten. Es dauert etwa 20 Sekunden, bis die Dokumentenkamera ein Bild ausgibt. Schalten Sie den Projektor ein.

  • Seite 26: Anzeigen Von Dokumenten Oder Anderer Materialien

    Anzeigen von Dokumenten oder anderer Materialien Positionieren der Dokumentenkamera Heben Sie den Kameraarm, während Sie den Körper mit der anderen Hand halten. Drehen Sie den Kameraarm wie unten gezeigt. Positionieren Sie den Kamerakopf über dem Anzeigebereich.

  • Seite 27: Projektion

    Anzeigen von Dokumenten oder anderer Materialien Achtung Versuchen Sie nicht, den Arm nach unten oder hinten zu drücken, um Beschädigungen zu vermeiden. Der Kameraarm kan nur innerhalb des unten gezeigten Bereichs gedreht werden. Verstellen Sie den Leuchtenschalter, um das Dokument heller zu machen.

  • Seite 28: Einfrieren Eines Bildes

    Anzeigen von Dokumenten oder anderer Materialien • Zum Aktivieren des digitalen Zooms drücken Sie die Taste [Menu] und stellen Bild > Digital Zoom auf Ein. • Sie können bis zu 12x optisch und 10x digital zoomen. Wenn die optische Zoomgröße den Maximalwert erreicht, wird auf Digitalzoom umgeschaltet.

  • Seite 29: Anzeigen Von Nahaufnahmen Kleiner Objekte

    Anzeigen von Dokumenten oder anderer Materialien das Kameraobjektiv, und drücken Sie erneut die Taste, um die Präsentation ohne Unterbrechung fortzuführen. Anzeigen von Nahaufnahmen kleiner Objekte Fahren Sie den Kameraarm nach untern, um ein kleines Objekt anzuzeigen. Der Abstand zwischen Objektiv und Objekt sollte mindestens 10 cm betragen.

  • Seite 30: Anzeigen Einer Live-Aktion Oder Von Tafelbildern

    Anzeigen einer Live-Aktion oder von Tafelbildern Sie können die Dokumentenkamera verwenden, um einen Vortrag oder eine Präsentation im vorderen Teil eines Raums anzuzeigen, oder um Bilder von einer weißen oder schwarzen Tafel zu erfassen. Drücken Sie die Taste [Menu] und wählen Sie Bild > Bilddrehung auf 180°, um das Bild umgekehrt anzuzeigen.

  • Seite 31: Projizieren Durch Ein Mikroskop

    Projizieren durch ein Mikroskop Um Objekte wie durch ein Mikroskop anzuzeigen, verwenden Sie den mitgelieferten Mikroskopadapter. • Passen Sie Fokus und Zoom eines Mikroskops vor dem Anbringen an die Dokumentenkamera an. Ziehen Sie drei Schrauben am Mikroskopadapter fest an, so dass •...
  • Seite 32 Projizieren durch ein Mikroskop Justieren Sie die Höhe des Kameraarms und den Winkel des Kamerakopfs, und bringen Sie dann den Kamerakopf mit dem Mikroskopadapter an.

  • Seite 33: Hinzufügen Von Anmerkungen

    Hinzufügen von Anmerkungen Wenn eine USB-Maus an der Dokumentenkamera angeschlossen ist, werden die Anmerkungswerkzeuge auf dem Live-Kamerabild angezeigt, und Sie können handschriftliche oder grafischer Anmerkungen mit der USB- Maus hinzufügen. • Wenn der Computer am USB-B-Anschluss angeschlossen ist, können Sie nicht die Anmerkungswerkzeuge verwenden. Verwenden Sie die Anmerkungswerkzeuge in der mitgelieferten Software.
  • Seite 34 Hinzufügen von Anmerkungen Verwenden Sie die linke Maustaste zum Zeichnen von Linien oder Grafiken, oder zum Löschen mit dem Radiergummi. Trennen Sie die USB-Maus ab, um das Einfügen von Anmerkungen zu beenden. • Sie können nicht das Bildschirmmenü beim Einfügen von Anmerkungen benutzen.

  • Seite 35: Umschalten Zwischen Dem Computer Und Dem Live-Kamerabild

    Umschalten zwischen dem Computer und dem Live-Kamerabild Wenn eine Verbindung mit einem Computer ( S.22) besteht, können Sie PowerPoint-Folien oder Bilder von beliebigen anderen Anwendungen auf Ihrem Computer anzeigen. Sie können problemlos zwischen der Computeranwendung und dem Live-Kamerabild hin- und herwechseln. •...

  • Seite 36: Anzeigen Eines Split Screen

    Anzeigen eines Split Screen Wenn im internen Speicher der Dokumentenkamera oder auf einer SD- Karte oder einem USB-Laufwerk ( S.38) Bilder gespeichert wurden, können Sie zwei Bilder gleichzeitig anzeigen. Bei Anschluss an einen Computer über ein USB-Kabel können Sie diese Funktion nicht benutzen. Drücken Sie die Taste [Menu] und wählen Sie Speicher >...
  • Seite 37 Anzeigen eines Split Screen Drücken Sie die Taste [Enter], um die Auswahl zu bestätigen. Wenn beide Bildschirmseiten eingerichtet wurden, drücken Sie [ ] und anschließend [Enter]. Die ausgewählten Bilder werden Wenn Sie als Quelle Interner Speicher, SD-Karte oder USB-Stick nebeneinander auf dem Bildschirm angezeigt. auswählen, wird ein Bildschirm für die Bildauswahl angezeigt: Beim Anschließen an einen Projektor über ein HDMI-Kabel wird auch der Ton des Filmes abgespielt.

  • Seite 38: Speichern Von Bildern Und Anzeigen Einer Präsentation

    Speichern von Bildern und Anzeigen einer Präsentation Von der Dokumentenkamera erfasste Bilder können nicht nur im internen Speicher sondern auch auch auf einer eingesetzten SD-Karte oder einem USB- Laufwerk gespeichert werden. Außerdem können gespeicherte Bilder zwischen der Dokumentenkamera und einer SD-Karte oder einem USB-Laufwerk importiert oder exportiert werden. Sie können diese als Diashow oder auf einem angeschlossenen Computer betrachten.

  • Seite 39: Speichern Von Bildern

    Speichern von Bildern Erfasste Standbilder werden im internen Speicher, auf einer SD-Karte oder auf einem USB-Laufwerk gespeichert. Wenn mehr als ein Speicherort vorhanden ist, ist die Priorität wie folgt: USB-Laufwerk > SD-Karte > interner Speicher. Wenn der Speicherort nur eine geringe Restkapazität hat, wird das Bild im nächsten Speicherort gespeichert.

  • Seite 40: Aufzeichnen Von Filmen

    Aufzeichnen von Filmen Das Live-Bild der Dokumentenkamera wird im internen Speicher, auf einer Motorgeräusche bei Zoom oder Fokussierung können vom SD-Karte oder auf einem USB-Laufwerk aufgezeichnet. Wenn mehr als ein internen Mikrofon aufgezeichnet werden. Justieren Sie immer Speicherort vorhanden ist, ist die Priorität wie folgt: USB-Laufwerk > SD- die Zoom- oder Fokussierungseinstellungen vor dem Beginn Karte >...

  • Seite 41: Anschließen Eines Externen Mikrofons

    Aufzeichnen von Filmen Anschließen eines externen Mikrofons Wenn Sie ein externes Mikrofon an die Dokumentenkamera anschließen, wird der Ton vom Mikrofon gemeinsam mit dem Film aufgezeichnet. • Drücken Sie die Taste [Menu] und wählen Sie Funktion > Zus. Mik. Laut. zum Anpassen der Aufnahmelautstärke des externen Mikrofons.

  • Seite 42: Exportieren Und Importieren Von Bildern

    Exportieren und Importieren von Bildern Die im internen Speicher gespeicherten Bilder können zu einer SD-Karte Es wird folgender Bildschirm mit den im internen Speicher oder einem USB-Laufwerk exportiert werden. Außerdem können die auf gespeicherten Bildern angezeigt: einer SD-Karte oder einem USB-Laufwerk gespeicherten Bilder zum internen Speicher importiert werden.
  • Seite 43 Exportieren und Importieren von Bildern Sie haben folgende Optionen: • Trennen Sie die SD-Karte oder das USB-Laufwerk ab • Wenn die SD-Karte oder das USB-Laufwerk in der Dokumentenkamera verbleiben soll, drücken Sie [Menu] oder [Esc], um den SD-Karten-Bildschirm zu beenden. •...

  • Seite 44: Anzeigen Und Verwalten Von Dateien Vom Computer

    Anzeigen und Verwalten von Dateien vom Computer Sie können Ihren Computer über ein USB-Kabel anschließen, um auf • Die Dokumentenkamera verfügt nicht über eine integrierte Dateien zuzugreifen, die im internen Speicher der Kamera gespeichert sind. Uhr. Daher wird für die auf den Computer verschobenen Um die Dokumentenkamera auf diese Weise verwenden zu können, müssen Dateien nicht das tatsächliche Erstelldatum angezeigt.

  • Seite 45: Anzeigen Einer Präsentation

    Anzeigen einer Präsentation Wenn im internen Speicher der Dokumentenkamera oder auf einer SD- Um ein Bild zu drehen, heben Sie es mithilfe der Pfeiltasten Karte oder einem USB-Laufwerk Bilder gespeichert wurden, kann eine ] [ ] [ ] hervor, und drücken Sie [Enter], um diese Präsentation angezeigt werden.
  • Seite 46 Anzeigen einer Präsentation Beenden Sie die Präsentation, indem Sie [ ] drücken, wenn das letzte Bild angezeigt wird. Wenn Sie [Menu] oder [Esc] drücken, können Sie die Präsentation jederzeit beenden.

  • Seite 47: Bildanpassungen Und Effekte

    Bildanpassungen und Effekte Die Dokumentenkamera bietet eine umfassende Bandbreite an Bildanpassungen und Effekten, darunter das Einfrieren von Bildern, Schwarzweiß-Anzeige sowie die Möglichkeit, Negative in Echtfarben darzustellen.

  • Seite 48: Verwenden Des Bildschirmmenüs

    Verwenden des Bildschirmmenüs Drücken Sie auf der Dokumentenkamera oder Fernbedienung die Taste [Menu], um das Bildschirmmenü anzuzeigen. Weitere Informationen über jedes Element im Bildschirmmenü finden Sie unter S.51. Folgender Bildschirm wird angezeigt: Navigieren Sie mithilfe der Pfeiltasten [ ] [ ] [ ] durch das Menü, und nehmen Sie Einstellungen vor.

  • Seite 49: Vornehmen Von Bildanpassungen

    Vornehmen von Bildanpassungen • Farbe/SW/Negativ Informationen zu den grundlegenden Bildanpassungen wie z. B. Scharfstellen, Vergrößern und Helligkeit finden Sie unter "Anzeigen von Zeigt das Bild in Farbe oder in schwarzweiß an. Um ein Fotonegativ in Dokumenten oder anderer Materialien" S.26. Sie können diese zusätzlichen Echtfarben anzuzeigen, wählen Sie Negativ aus.
  • Seite 50 Vornehmen von Bildanpassungen • Reset Hiermit können Sie die Bildeinstellungen auf die Standardwerte zurücksetzen.

  • Seite 51: Anpassen Anderer Einstellungen (Bildschirmmenüliste)

    Anpassen anderer Einstellungen (Bildschirmmenüliste) Bild-Menü Setup-Element Erklärung/Auswahl Weißbalance Passt die Bildfarbe anhand der Lichtverhältnisse bei der Präsentation an. Autom.: Passt automatisch die Bildfarbe entsprechend der Anzeigeumgebung an. Klarheit: Geeignet zur Verwendung bei bewölktem Wetter. Meist sonnig: Geeignet zur Verwendung bei sonnigem Wetter. Leuchtstofflampe: Geeignet für einen Raum mit Leuchtstoffröhrenbeleuchtung.

  • Seite 52: Funktion-Menü

    Anpassen anderer Einstellungen (Bildschirmmenüliste) Setup-Element Erklärung/Auswahl Rauschunterdrückung Einstellungen in Bezug auf Rauschunterdrückung Ein: Aktiviert Rauschunterdrückung. Verwenden Sie diese Einstellung, wenn Rauschen auftritt. Aus: Deaktiviert Rauschunterdrückung. Erweitert Nimmt weiterführende Einstellungen im Live-Bild vor. Exposition: Passt die Lichtstärke projizierter Bilder an. Kontrast: Passt den Unterschied zwischen hellen und dunklen Bildbereichen an. Farbjustage: Stellt die rötlichen und bläulichen Farben im Gesamtbild ein.
  • Seite 53 Anpassen anderer Einstellungen (Bildschirmmenüliste) Setup-Element Erklärung/Auswahl Ausgabeauflösung Stellt die Ausgabeauflösung bei Anschluss über ein VGA-Kabel ein. Autom.: Erlaubt automatische Einstellung entsprechend der Auflösung des Ausgabegerätes. XGA 1024x768 WXGA 1280x800 WXGA 1360x768 SXGA 1280x1024 Full HD 1920x1080 Videoformat Wählt das Video-Ausgabesignal. NTSC Flimmerfrei Verhindert bei Präsentationen in Regionen mit anderen elektrischen Systemen eine flimmernde Darstellung.

  • Seite 54: Speicher-Menü

    Anpassen anderer Einstellungen (Bildschirmmenüliste) Speicher-Menü Setup-Element Erklärung/Auswahl Split Screen Zeigt gleichzeitig zwei Bilder vom internen Speicher, einer SD-Karte, einem USB-Laufwerk oder dem Live-Bild an. Linke Quelle: Wählt das auf der linken Seite zu projizierende Bild. Rechte Quelle: Wählt das auf der rechten Seite zu projizierende Bild. Interner Speicher Bedienungen im Bezug auf den internen Speicher.

  • Seite 55: Information-Menü

    Anpassen anderer Einstellungen (Bildschirmmenüliste) Information-Menü Setup-Element Erläuterung Speicherkapazität Freier Platz: Zeigt die Restkapazität des internen Speichers der Dokumentenkamera an. Gesamtgröße: Zeigt die Gesamtkapazität des internen Speichers der Dokumentenkamera an. Anzahl von Dateien Zeigt die Anzahl der im internen Speicher der Dokumentenkamera gespeicherten Dateien an. Zeigt die Firmware-Version der Dokumentenkamera an.

  • Seite 56: Verwenden Der Mitgelieferten Software

    Verwenden der mitgelieferten Software Mithilfe der Software können Sie die Dokumentenkamera verwenden, um Standbilder zu erfassen, Zeitrafferfilme zu erstellen, Live-Videos mit Audio aufzuzeichnen und erfasste Dateien zu bearbeiten und wiederzugeben. Mit der Software können Sie zudem Bilder von der Dokumentenkamera mit Texten und Grafiken versehen und Videos auf beliebte Websites hochladen.

  • Seite 57: Installieren Der Software

    Schließen Sie die Dokumentenkamera über ein USB-Kabel an Ihrem Computer an. S.22 Mac OS X Legen Sie die mit „ArcSoft Application Software for Epson Öffnen Sie den Ordner Programme. Document Camera“ beschriftete CD in Ihren Computer ein. Ziehen Sie ArcSoft Application Software for Epson Document Wenn die Lizenzvereinbarung angezeigt wird, klicken Sie auf Ja.

  • Seite 58: Mac Os X

    S.22 Ausführen der Software: • Windows: Wählen Sie unter Programme oder Alle Programme den Punkt ArcSoft Application Software for Epson Document Camera. Wenn die Software nicht ausgeführt wird, installieren Sie den Windows Media Player. • Mac OS X: Öffnen Sie den Ordner Programme, und doppelklicken Sie auf ArcSoft Application Software for Epson Document Camera.

  • Seite 59: Bilder Mit Anmerkungen Versehen

    Bilder mit Anmerkungen versehen Sie können Live-Bilder von der Dokumentenkamera während einer Ändern Sie die Eigenschaften des ausgewählten Werkzeugs. Präsentation mit Texten und Grafiken versehen. Beim Erfassen eines Bilds werden die Anmerkungen dem Bild hinzugefügt. Wenn die Präsentation als Verwenden Sie das ausgewählte Werkzeug, um Text und Grafiken Video aufgezeichnet wird, werden die Anmerkung jeweils beim Hinzufügen hinzuzufügen.

  • Seite 60: Erfassen Von Standbildern

    Erfassen von Standbildern Sie können Standbilder oder rasch aufeinander folgende Serienbilder erstellen. Wählen Sie gegebenenfalls die zu verwendenden Einstellungen aus. Klicken Sie auf die Schaltfläche Einstellungen, und wählen Sie die Registerkarte Bild aus. • Wählen Sie das Standardbildformat, die Qualitätsstufe und weitere Eigenschaften aus.

  • Seite 61: Erstellen Von Zeitrafferfilmen

    Erstellen von Zeitrafferfilmen Sie können einen Zeitrafferfilm aufzeichnen, um schrittweise doppelklicken Sie auf das Symbol, oder klicken Sie mit der rechten Veränderungen im Laufe mehrerer Stunden darzustellen. Maustaste, und wählen Sie Vorschau aus. Klicken Sie auf die Schaltfläche Einstellungen, und wählen Sie die Registerkarte Zeitraffer aus.

  • Seite 62: Aufzeichnen Von Videos

    Um Ton zu erfassen, klicken Sie auf die Schaltfläche Einstellungen, wählen Sie die Registerkarte Audio und anschließend unter Audiogerät die Option ELPDC20 aus. Klicken Sie auf die Schaltfläche Video aufzeichnen, um die Aufzeichnung zu starten. Klicken Sie erneut auf Video aufzeichnen, um die Aufzeichnung zu beenden.

  • Seite 63: Bearbeiten Gespeicherter Dateien

    Bearbeiten gespeicherter Dateien Im Bearbeitungsfenster kann die Qualität (z. B. die Helligkeit und der Kontrast) der erfassten Bilder und Videos bearbeitet werden. Bei Standbildern können Teile des Bilds vergrößert werden. Zudem können Sie Bilder drehen oder umklappen, um ein Spiegelbild zu erhalten. Standbilder können zudem mit Anmerkungen versehen werden.

  • Seite 64: Verwalten Der Gespeicherten Dateien

    Verwalten der gespeicherten Dateien Im Dateiverwaltungsfenster können Sie erfasste Bilder und Videos sortieren und suchen. Die Suche kann durch das Hinzufügen von Bewertungen, "Tags" oder beschreibendem Text vereinfacht werden. Klicken Sie auf die Schaltfläche Dateiverwaltung, um in den Modus Dateiverwaltung zu wechseln. Gehen Sie wie folgt vor, wenn Sie ausführliche Hilfe zur Software benötigen: Windows: Drücken Sie F1 oder wählen Sie Anwendungs-Hilfe aus...

  • Seite 65: Hochladen Und Freigeben Von Videos

    Hochladen und Freigeben von Videos Videos können problemlos auf beliebte Videowebsites wie z. B. YouTube und SchoolTube hochgeladen werden. Diese Funktion ist für Apple Macintosh-Systeme nicht verfügbar. Klicken Sie auf die Schaltfläche Bearbeiten. Wählen Sie ein Video aus. Wählen Sie eine Website aus. Befolgen Sie die angezeigten Anweisungen, um sich anzumelden, einen Titel und weitere beschreibende Informationen für das Video anzugeben und die Datei hochzuladen.

  • Seite 66: Problembehebung

    Problembehebung...

  • Seite 67: Probleme Und Lösungen

    Probleme und Lösungen Betriebsstörungen Bildqualitätsprobleme Auf dem Bildschirm wird kein Bild angezeigt Das Bild ist verschwommen oder nicht scharf gestellt • Warten Sie nach dem Betätigen des Netzschalters [ • Um ordnungsgemäß scharf stellen zu können, benötigt die ] einen Moment, bis das Bild angezeigt wird.

  • Seite 68: Probleme Bei Der Verwendung Einer Sd-Karte

    Probleme und Lösungen Probleme bei der Verwendung eines USB- Wenn Sie den Eindruck haben, dass einige Einstellungen geändert wurden, können Sie die Option Reset verwenden, um alle Laufwerks Bildeinstellungen mit Ausnahme der Ausgabeauflösung-Einstellung auf die Standardwerte zurückzusetzen. s S.49 Auf einem USB-Laufwerk gespeicherte Bilder werden nicht angezeigt. Die USB-Modus-Einstellung der Dokumentenkamera ist möglicherweise auf Massenspeicher gesetzt.

  • Seite 69: Probleme Bei Der Verwendung Der Dokumentenkamera-Software

    Beim Installieren der Software wurden der Button Manager und der TWAIN Driver for Epson Document camera (nur Windows) nicht installiert. Installieren Sie die Software erneut, und lassen Sie die Installation des Button Manager und TWAIN Driver for Epson Document camera...

  • Seite 70: Hier Finden Sie Hilfe

    B-1930 Zaventem Tel: +32 2/ 7 12 30 10 aufgeführten regionalen Vertriebsstelle. Wenn für Ihre Region keine Fax: +32 2/ 7 12 30 20 Vertriebsstelle aufgeführt wird, besuchen Sie die Hauptwebsite von Epson Hotline: 070 350120 unter www.epson.com. Web Address: http://www.epson.be...
  • Seite 71 Tel: 44508585 Fax: 44508586 GERMANY Email: danmark@epson.dk Web Address: EPSON Deutschland GmbH http://www.epson.dk Otto-Hahn-Strasse 4 D-40670 Hotline: 70279273 Meerbusch Tel: +49-(0)2159-538 0 Fax: +49-(0)2159-538 3000 ESTONIA Web Address: EPSON Service Center, Estonia http://www.epson.de Hotline: 01805 2341 10 GREECE EPSON Italia s.p.a.
  • Seite 72 Hotline: 02 26830058 HUNGARY EPSON EUROPE B.V. KAZAKHSTAN Branch Office Hungary EPSON Kazakhstan Rep Office Infopark setany 1. 97, Samal-2, bldg A1, 5th floor H-1117 Budapest Business Center “Samal Towers” Hotline: 06 800 14 783 Almaty 050051, Kazakhstan E-mail: infoline@epson.hu...
  • Seite 73 Fax: +31 20 592 65 66 Web Address: Hotline: 0900 5050808 http://www.epson.lt Web Address: http://www.epson.nl LUXEMBURG NORWAY EPSON Europe B.V. EPSON NORWAY Branch office Belgium Fjordveien 3 Belgicastraat 4-Keiberg 1363 Hovik NORWAY B-1930 Zaventem Hotline: 815 35 180 Tel: +32 2/ 7 12 30 10...
  • Seite 74 Tel: 00 40 21 4025024 http://content.epson.it/about/int_services.htm Fax: 00 40 21 4025020 Web Address: SLOVAKIA http://www.epson.ro EPSON EUROPE B.V. Branch Office Czech Republic Slavickova 1a 638 00 Brno RUSSIA Hotline: 0850 111 429 (national costs) EPSON CIS Email: infoline@epson.sk Schepkina street, 42, Bldg 2A,...

  • Seite 75: Africa

    Sweden Hotline: 08704437766 Tel: 0771-400134 Web Address: Web Address: http://www.epson.co.uk http://www.epson.se SWITZERLAND Africa EPSON DEUTSCHLAND GmbH Branch office Switzerland Contact your dealer Zweigniederlassung Kloten Web Address: Steinackerstrasse 34 http://www.epson.co.za CH-8302 Kloten Email: support@epson.co.za Tel: +41 (0) 43 255 70 20 Fax: +41 (0) 43 255 70 21 http://www.epson.fr...

  • Seite 76: North And Central America

    Web Address: EPSON Costa Rica http://www.epson.com De la Embajada Americana, 200 Sur y 200 Oeste Apartado Postal 1361-1200 Pavas San Jose, Costa Rica South America Tel: 800-EPSONCR (800-3776627) ARGENTINA Web Address: EPSON Argentina SRL. http://www.epson.co.cr MEXICO EPSON Mexico, S.A. de C.V.

  • Seite 77: Asia And Oceania

    VENEZUELA EPSON Do Brasil EPSON Venezuela S.A. Av. Tucunaré, 720 Calle 4 con Calle 11-1 Tamboré Barueri, Edf. Epson La Urbina Sur Sao Paulo, SP Brazil CEP Caracas, Venezuela 06460-020 Tel: (58 212) 240-1111 Tel: (55 11) 3956-6868 Web Address: Web Address: http://www.epson.com.ve...
  • Seite 78 SEIKO EPSON CORPORATION http://www.epson.com.cn TOYOSHINA OFFICE VP CS / Quality Assurance Dept. HONG KONG 6295 Tazawa, Toyoshina, Azumino-shi, Epson HONG KONG Ltd. Nagano-ken, 390-8285 Unit 715-723, Trade Square, Tel: 0263-87-5814 681 Cheung Sha Wan Road, Fax: 0263-87-5813 Cheung Sha Wan, Kowloon,...
  • Seite 79 Tel: 09 366 6855 Web Address: Fax 09 366 6865 http://www.epson.com.tw Web Address: http://www.epson.co.nz THAILAND EPSON (Thailand) Co., Ltd. PHILIPPINES 42th Floor, Empire Tower, EPSON PHILIPPINES CORPORATION 195 South Sathorn Road, 8th Floor, Anson's Centre, Yannawa, Sathorn, Bangkok 10120, #23 ADB Avenue, Pasig City Thailand.

  • Seite 80: Notizen

    Notizen...

  • Seite 81: Technische Daten

    Technische Daten Allgemeine technische Daten ELPDC20 Produktbezeichnung Abmessungen Offen (B ^ T ^ H): 210 ^ 312 ^ 477 mm Eingeklappt (B ^ T ^ H): 367 ^ 122 ^ 120 mm 1/2,7 Zoll-CMOS-Sensor Sensortyp F=3,4-5 Objektiv 2 Megapixel (1920 ^ 1080)
  • Seite 82 Technische Daten Mini Sub-D 15-polig (Buchse) Ausgangsbuchse Display Out-Anschluss Ausgabe: SXGA/WXGA(1280x800)/WXGA(1360x768)/XGA/Full HD RCA-Stecker Composite-Anschluss Ausgabe: NTSC/PAL HDMI HDMI-Anschluss Ausgabe: SDTV(480p)/HDTV(720p, 1080p) Anschlussbuchse USB-A-Anschluss USB-Anschluss (TypeA) USB-Anschluss (TypeB) USB-B-Anschluss Ausgabe: QVGA/VGA/SVGA/SXGA/XGA Mit SD/SDHC-Karte kompatibel SD-Kartensteckplatz Es wird USB 2.0 unterstützt. Der Betrieb aller USB-kompatiblen Geräte kann jedoch nicht gewährleistet werden.

  • Seite 83: Systemanforderungen

    Technische Daten Systemanforderungen Diese Systemanforderungen gelten für die Verwendung der im Lieferumfang enthaltenen Software: Windows: Microsoft Windows 7 32/64-Bit, Windows Vista 32-Bit, Windows XP (Service Pack 3 oder höher) Mac OS X: Mac OS X 10.5 bis 10.7 CPU: Pentium 4 1,4 GHz oder höher (Windows XP)/Pentium 4 2,4 GHz oder höher (Windows Vista/Windows 7)/PowerPC G5 1,8 GHz oder Intel Core-Prozessor Speicher: 512 MB oder mehr...

  • Seite 84: Copyright Und Warenzeichen

    Form (z.B. Druck, Fotokopie, Mikrofilm, elektronisch oder ein anderes Verfahren), ArcSoft ist eine eingetragene Marke der ArcSoft Company. vervielfältigt oder verbreitet werden. ArcSoft Application Software for Epson Document Camera © 2012 ArcSoft, Inc. All rights reserved. Die in dieser Bedienungsanleitung verwendeten Bilder oder Illustrationen, insbesondere die Darstellung der Bildschirmanzeigen, können von den tatsächlichen...
