Inhaltszusammenfassung für Epson ELPDC11
- Seite 1 Bedienungsanleitung Dokumentenkamera Epson ELPDC11...
- Seite 2 Anschlüsse Sie müssen das Netzkabel an den Anschluss Power schließen, damit Sie die Dokumentenkamera anschalten können. Zum Anschließen der Dokumentenkamera an einem Computer über das beigefügte USB-Kabel, wenn die Software verwendet werden soll oder wenn der Computer keinen VGA-Anschluss hat, Der Computer In-Anschluss steht für die Eingabe von Bildsignalen von einem Computer.
-
Seite 3: Kameraarm Und Kamerakopf

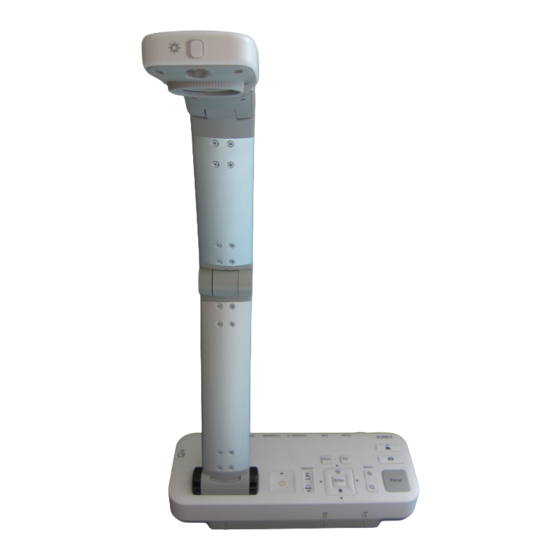

Kameraarm und Kamerakopf Den Kameraarm kann man ein– und ausfahren, um die Höhe des Kamerakopfes anzupassen. Sie können den Kameraarm an drei verschiedenen Bereichen verstellen. Die Bereiche sind auf dem Bild rot umkreist. Sie können den Kamerakopf um +/- 90 Grad drehen, um Bilder von einem Dokument oder von einer Wand anzuzeigen. -
Seite 4: Anschalten Des Gerätes
Anschalten des Gerätes Um das Gerät anzuschalten, drücken Sie den An– und Ausschaltknopf. Nun können Sie das Gerät verwenden. Fahren Sie den Kameraarm aus und positionieren Sie den Kamerakopf über dem Anzeigebereich. Legen Sie das Dokument unterhalb des Kamerakopfs auf den Tisch. Der Kameraarm von dem Gerät ist dreifach verstellbar und der Kamerakopf ist drehbar. - Seite 5 Bildhelligkeit Um das Dokument heller zu machen, verstellen Sie den Gegebenenfalls kann die Bildhelligkeit mithilfe der Tasten auf der Leuchtenschalter Dokumentenkamera, die rot markiert sind, angepasst werden.
- Seite 6 Bilddrehung Drehen Sie am Einstellrad des Kamerakopfes, um das Bild auf dem Gegebenenfalls können Sie das Bild drehen, indem Sie die Taste [Menü] Bildschirm/der Leinwand zu drehen. drücken und Bild > Bilddrehung > 180° auswählen.
-
Seite 7: Scharfstellung Des Bildes
Scharfstellung des Bildes Um das Bild scharf zu stellen, drücken Sie die Taste [Focus]. Falls ein Bild schwer scharf zu stellen ist, drücken Sie die Taste [Menü] und wählen Sie Bild > Fokus aus. Verwenden Sie die Pfeiltasten [<] und [>], um die Scharfstellung anzupassen. -
Seite 8: Vergrößern Und Verkleinern Der Ansicht
Vergrößern und Verkleinern der Ansicht Um ein kleines Objekt anzuzeigen, fahren Sie den Kameraarm nach unten. Zwischen Objektiv und Objekt sollte mindestens ein Abstand von 10 cm sein. Um einen Teil eines Bildes zu vergrößern, drücken Sie auf der Dokumentenkamera die Taste [Zoom+]. -
Seite 9: Einfrieren Eines Bildes
Einfrieren eines Bildes Drücken Sie die auf dem Bild rot markierte Taste und geben Sie diese frei, um das Bild einfrieren zu lassen. Halten Sie die Taste gedrückt, um ein Bild im internen Speicher zu speichern. Falls ein Bild eingefroren wurde, wird es selbst dann noch angezeigt, wenn Sie das Dokument entfernen. -
Seite 10: Die Restlichen Tasten Auf Der Dokumentenkamera
Die restlichen Tasten auf der Dokumentenkamera Projiziert Bilder von der Dokumentenkamera Projiziert Bilder vom Computer Öffnet und schließt das Menü Beendet die aktuell verwendete Funktion. Wenn das Menü angezeigt wird, können Sie mit dieser Taste zur vorherigen Menüebene zurückkehren. Mit dieser Taste können Sie die Videoaufzeichnung starten und beenden. -
Seite 11: Vornehmen Von Bildeinstellungen
Vornehmen von Bildeinstellungen Wenn Sie die [Menü] Taste drücken, erscheint das links angezeigte Fenster. Hier können Sie einige Einstellungen anpassen. Weißbalance: Anpassung der Bildfarbe anhand der Lichtverhältnisse. Auswahlmöglichkeiten: Automatisch, Leuchtstofflampe (um die Blautöne zu verringern) oder Glühlampe (Verringerung Gelbtöne). Fokus: Sie können hiermit die Schärfe manuell anpassen. -
Seite 12: Weitere Einstellungen
Weitere Einstellungen Wenn Sie die Taste [Menü] drücken und das Menü Funktion auswählen, können Sie folgende Kameraeinstellungen ändern: Split Screen: Falls im internen Speicher der Dokumentenkamera oder auf einer SD-Karte Bilder gespeichert wurden, können Sie zwei Bilder gleichzeitig anzeigen. Sie können beispielsweise das Live-Kamerabild neben einem aus dem internen Speicher ausgewählten Bild anzeigen. -
Seite 13: Exportieren Von Bildern, Anzeigen Einer Präsentation, Löschen, Rotieren
Exportieren von Bildern, Anzeigen einer Präsentation, Löschen, Rotieren Sie können Bilder, die im internen Speicher gespeichert sind, auf eine SD-Karte verschieben. Dafür wählen Sie die Bilder, die Sie exportieren möchten, mithilfe der Pfeiltasten auf der Dokumentenkamera aus. Wählen Sie Alles auswähl. aus, um die Kontrollkästchen aller Bilder anzuzeigen. - Seite 14 Information Sie können zusätzlich zu diesen Einstellungen das Menü Information verwenden, um den im internen Speicher der Dokumentenkamera ver- bliebenen Speicherplatz zu prüfen. Zudem wird im Menü Information die Firmwareversion der Dokumentenkamera angezeigt.
- Seite 15 Bei weiteren Fragen können Sie sich gerne an uns wenden: Medienzentrum Kassel Wildemannsgasse 1 34117 Kassel Telefon: 0561 787 4003 / 0561 787 4046 Fax.: 0561 787 7116 Email: info@medienzentrum-kassel.de...
